IRRN 3243 VESTAVNÁ PŘÍVODKA ROVNÁ IP54, 32A, 4-PÓL
- Kompletní specifikace
- Hodnocení 0
- Komentáře 0
- Související zboží7
- IRRN 3243 VESTAVNÁ PŘÍVODKA ROVNÁ IP54, 32A, 4-PÓLSkladem poslední 4 ks199 Kč/ ks164,46 Kč bez DPH
Stav zboží: Nové.
Nový, nepoužitý výrobek v původním balení.
Záruka 24 měsíců.Jak posuzujeme stav zboží.

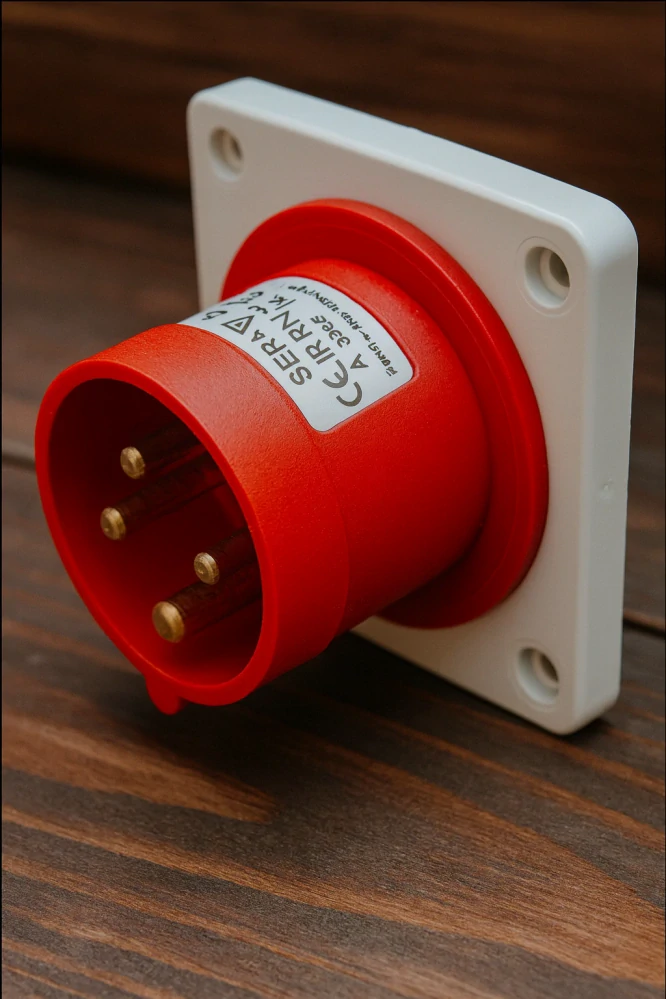

Vestavná přívodka rovná SEZ IRRN 3243 – 32 A, 4 póly, 400 V, IP 54
SEZ IRRN 3243 je čtyřpólová průmyslová vestavná přívodka ze sortimentu SEZ DK (Dolný Kubín) na 32 A a 400 V 50/60 Hz s krytím IP 54; zabudovává se do stěny skříně, rozvaděče nebo krytu zařízení přírubou 75 × 75 mm. Hodinová poloha je 6 h, objednací číslo SEZ DK 104086 (u SEZ-CZ 10006233.00).
Klíčové vlastnosti
- Jmenovité hodnoty: 32 A, 400 V, 50/60 Hz, 4 póly.
- Kódování: hodinová poloha 6 h podle katalogu SEZ DK pro toto napětí a počet pólů.
- Krytí: IP 54, materiál UV stabilní.
- Vodiče: ohebné vodiče 2,5–6 mm², tuhé vodiče 2,5–10 mm².
- Konstrukce: rovné vestavné provedení s přírubou 75 × 75 mm, šroubové kontakty z pasivované mosazi.
- Materiál a teplota: PA6, ABS; provozní teplota -25 °C až +40 °C.
Kam se přístroj hodí
Vestavná přívodka je pevná část spojení, do které se zasouvá zásuvka pohyblivého přívodu: zařízení nebo skříň s ní se napájí kabelem zakončeným spojovací zásuvkou. IRRN 3243 je rovné provedení na 400 V a 32 A se čtyřmi póly a hodinovou polohou 6 h; protikus musí mít stejný jmenovitý proud, napětí, počet pólů i hodinovou polohu. Krytí IP 54 platí podle katalogu SEZ DK pro tento objednací kód.
Technické parametry a montáž
Přívodka se upevňuje čtyřmi šrouby přes přírubu 75 × 75 mm; rozteč upevňovacích otvorů je 60 × 60 mm, otvory mají průměr 4 mm. Za přírubou zabírá hloubku 58 mm při průměru těla 64 mm, před přírubu vystupuje o 16 mm. Kontakty jsou šroubové, pro ohebné vodiče 2,5–6 mm² a tuhé vodiče 2,5–10 mm².
Kompletní specifikace
| Parametr | Hodnota |
|---|---|
| Typ | IRRN 3243 |
| Objednací číslo SEZ-CZ | 10006233.00 |
| Objednací číslo SEZ DK | 104086 |
| EAN | 8585007362334 |
| Druh | Vestavná přívodka rovná |
| Jmenovitý proud | 32 A |
| Jmenovité napětí | 400 V |
| Kmitočet | 50/60 Hz |
| Hodinová poloha | 6 h |
| Počet pólů | 4 |
| Krytí | IP 54 |
| Připojitelný průřez – ohebný vodič | 2,5–6 mm² |
| Připojitelný průřez – tuhý vodič | 2,5–10 mm² |
| Kontakty | šroubové, pasivovaná mosaz |
| Materiál | PA6, ABS |
| Provozní teplota | -25 °C až +40 °C |
| Příruba (B × C) | 75 × 75 mm |
| Rozteč upevňovacích otvorů (E × F) | 60 × 60 mm |
| Upevňovací otvory (ød1) | 4 mm |
| Průměr těla (øD) | 64 mm |
| Hloubka za přírubou (J) | 58 mm |
| Přesah před přírubou (K) | 16 mm |
| Normy (katalog SEZ DK) | IEC 60309-1, -2; STN EN 60309-1, -2 |
| UV stabilní | ano |
| Hmotnost | 0,157 kg |
Časté dotazy
Jaký otvor a upevnění přívodka potřebuje?
Příruba má 75 × 75 mm, upevňovací otvory o průměru 4 mm jsou v rozteči 60 × 60 mm a těleso za přírubou má průměr 64 mm.
Jakým normám výrobek odpovídá?
Katalog SEZ DK u této řady uvádí IEC 60309-1, -2 a STN EN 60309-1, -2.
Bezpečnostní upozornění
Výrobek je určen k zabudování do elektrického rozvodu. Montáž, připojení, údržbu i demontáž smí provádět pouze osoba s odbornou způsobilostí v elektrotechnice podle zákona č. 250/2021 Sb. a nařízení vlády č. 194/2022 Sb. Před každým zásahem odpojte zařízení od napětí a ověřte beznapěťový stav. Postupujte podle návodu výrobce a ČSN 33 2000.
