SEZ – IEN 3243 Zásuvka vestavná IP54, 32A, 4-pól
- Kompletní specifikace
- Hodnocení 0
- Komentáře 0
- Související zboží7
- SEZ – IEN 3243 Zásuvka vestavná IP54, 32A, 4-pólSkladem poslední 1 ks59 Kč/ ks48,76 Kč bez DPH
Stav zboží: Nové.
Nový, nepoužitý výrobek v původním balení.
Záruka 24 měsíců.Jak posuzujeme stav zboží.

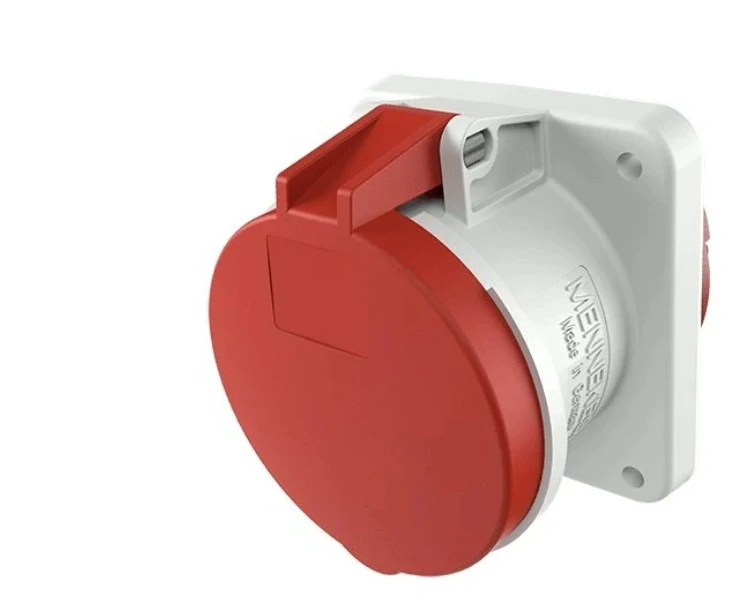

Vestavná zásuvka šikmá SEZ IEN 3243 – 32 A, 400 V, IP 54
SEZ IEN 3243 (objednací číslo SEZ DK 102966) je šikmá vestavná průmyslová zásuvka podle IEC 60309 na 32 A a 400 V se čtyřmi póly (3P + PE) a hodinovou polohou 6 h. Zabudovává se přírubou 95 × 80 mm do stěny skříně, rozvaděče nebo krytu zařízení a zasouvá se do ní vidlice pohyblivého přívodu. Krytí je IP 54, kontakty jsou šroubové.
Klíčové vlastnosti
- Elektrické hodnoty: 32 A, 400 V, 50/60 Hz, hodinová poloha 6 h.
- Póly: 4 (3P + PE).
- Krytí: IP 54 podle katalogu SEZ DK pro obj. č. 102966.
- Konstrukce: šikmé vestavné provedení s přírubou, šroubové kontakty z pasivované mosazi, materiál PA6 a ABS.
- Vodiče: ohebné 2,5–6 mm², tuhé 2,5–10 mm².
Kam se zásuvka hodí
Vestavná zásuvka je pevný vývod zabudovaný do skříně, rozvaděče nebo krytu stroje; zasouvá se do ní vidlice napájecího nebo prodlužovacího kabelu. IEN 3243 je třífázové provedení na 400 V a 32 A; vidlice musí mít stejný jmenovitý proud, napětí, počet pólů i hodinovou polohu.
Technické parametry a montáž
Zásuvka se upevňuje přes přírubu 95 × 80 mm; upevňovací otvory o průměru 5,5 mm jsou v rozteči 60 × 70 mm. Šroubové kontakty z pasivované mosazi připojí ohebné vodiče 2,5–6 mm² a tuhé vodiče 2,5–10 mm². Provozní teplota podle katalogu SEZ DK je -25 °C až +40 °C, materiál je UV stabilní.
Kompletní specifikace
| Parametr | Hodnota |
|---|---|
| Výrobce | SEZ DK |
| Typ | IEN 3243 |
| Objednací číslo SEZ DK | 102966 |
| Objednací číslo SEZ-CZ | 10004774.00 |
| EAN | 8585007347744 |
| Druh | vestavná zásuvka šikmá |
| Jmenovitý proud | 32 A |
| Jmenovité napětí | 400 V |
| Kmitočet | 50/60 Hz |
| Hodinová poloha | 6 h |
| Počet pólů | 4 (3P + PE) |
| Krytí | IP 54 |
| Připojitelný průřez – ohebný vodič | 2,5–6 mm² |
| Připojitelný průřez – tuhý vodič | 2,5–10 mm² |
| Kontakty | šroubové, pasivovaná mosaz |
| Materiál | PA6, ABS |
| Provozní teplota | -25 °C až +40 °C |
| UV stabilní | ano |
| Příruba (B × C) | 95 × 80 mm |
| Rozteč upevňovacích otvorů (E × F) | 60 × 70 mm |
| Upevňovací otvory (ød1) | 5,5 mm |
| Normy (katalog SEZ DK) | IEC 60309-1, -2; STN EN 60309-1, -2 |
| Hmotnost | 0,187 kg |
Časté dotazy
Jaká vidlice do zásuvky pasuje?
Vidlice podle IEC 60309 se stejným jmenovitým proudem 32 A, napětím 400 V, počtem pólů a hodinovou polohou 6 h.
Jaký otvor a upevnění zásuvka potřebuje?
Příruba má 95 × 80 mm, upevňovací otvory o průměru 5,5 mm jsou v rozteči 60 × 70 mm.
Bezpečnostní upozornění
Výrobek je určen k zabudování do elektrického rozvodu. Montáž, připojení, údržbu i demontáž smí provádět pouze osoba s odbornou způsobilostí v elektrotechnice podle zákona č. 250/2021 Sb. a nařízení vlády č. 194/2022 Sb. Před každým zásahem odpojte zařízení od napětí a ověřte beznapěťový stav. Postupujte podle návodu výrobce a ČSN 33 2000.
