Mennekes – Zásuvka vestavná 32A 4P 400V IP44 6h úhlová 1496
- Kompletní specifikace
- Hodnocení 0
- Komentáře 0
- Související zboží8
- Mennekes – Zásuvka vestavná 32A 4P 400V IP44 6h úhlová 1496Skladem poslední 3 ks199 Kč/ ks164,46 Kč bez DPH
Stav zboží: Nové.
Nový, nepoužitý výrobek v původním balení.
Záruka 24 měsíců.Jak posuzujeme stav zboží.

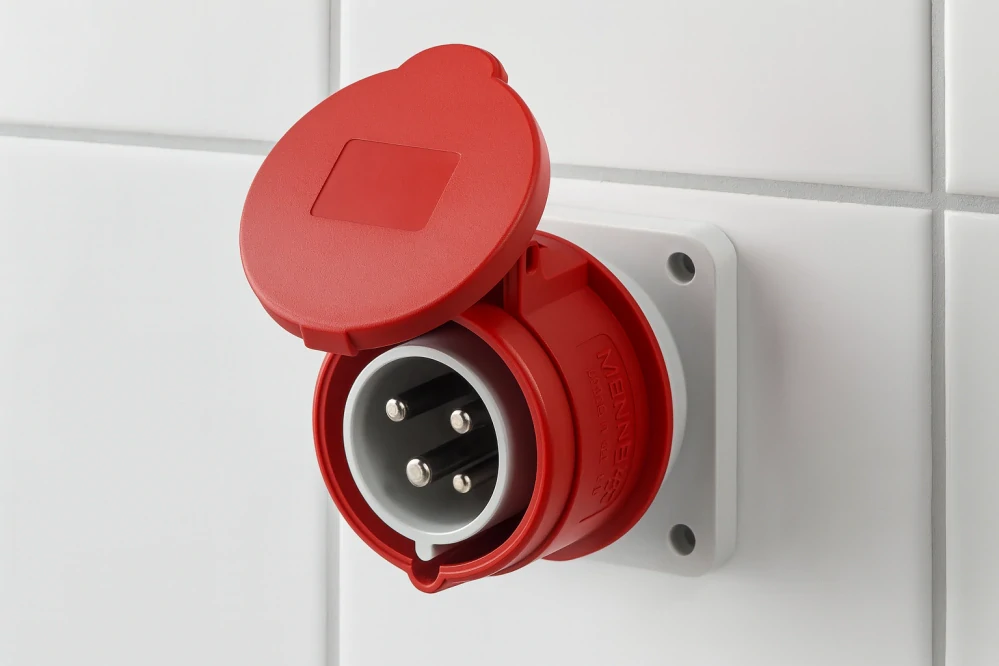

Vestavná zásuvka MENNEKES 1496 – 32 A, 4 póly, 400 V, IP 44
MENNEKES 1496 je čtyřpólová vestavná zásuvka podle DIN EN IEC 60309-2 na 32 A a 400 V AC (50–60 Hz) s krytím IP 44; zabudovává se přírubou 100 × 92 mm do stěny rozvaděče, skříně nebo krytu zařízení a zasouvá se do ní vidlice. Hodinová poloha je 6 h, vodiče o průřezu 2,5–10 mm² se připojují na šroubové svorky; EAN 4015394011583, číslo výrobku 1496.
Klíčové vlastnosti
- Jmenovité hodnoty: 32 A, 400 V AC, 50–60 Hz, 4 póly.
- Krytí a kódování: IP 44, hodinová poloha 6 h.
- Připojení: šroubové svorky pro vodiče 2,5–10 mm².
- Konstrukce: sklon 20°; připravena pro doplnění pomocného spínače.
- Materiál: těleso – PA6, světle šedá (podobná RAL 7035); odklopné víčko – PC, červená (podobná RAL 3013).
Kam se přístroj hodí
Vestavná zásuvka je vývod zabudovaný ve stěně rozvaděče nebo skříně: zasouvá se do ní vidlice napájecího nebo prodlužovacího kabelu. Protikus musí mít stejný jmenovitý proud, počet pólů a hodinovou polohu, u tohoto výrobku 32 A, 4 póly a 6 h. Hodinová poloha podle MENNEKES udává polohu kontaktu ochranného vodiče PE.
Technické parametry a montáž
Příruba měří 100 × 92 mm, upevňovací otvory jsou v rozteči 85 × 77 mm. Směr zasouvání je šikmý se sklonem 20°. Utahovací moment svorek je 0,6 Nm pro 1,0–1,5 mm², 0,8 Nm pro 2,5–4,0 mm² a 1,2 Nm pro 6–10 mm². Teplota okolí je povolena v rozsahu -25 až +40 °C.
Kompletní specifikace
| Parametr | Hodnota |
|---|---|
| Číslo výrobku MENNEKES | 1496 |
| EAN | 4015394011583 |
| Druh | Vestavná zásuvka |
| Jmenovitý proud | 32 A |
| Počet pólů | 4 |
| Hodinová poloha | 6 h |
| Jmenovité napětí | 400 V AC |
| Kmitočet | 50–60 Hz |
| Krytí | IP 44 |
| Připojení vodičů | šroubové svorky |
| Hlava šroubu kontaktu | PZ2, drážka |
| Pilotní kontakt | bez pilotního kontaktu |
| Průřez vodiče | 2,5–10 mm² |
| Utahovací moment svorky pro průřez 1,0–1,5 mm² | 0,6 Nm |
| Utahovací moment svorky pro průřez 2,5–4,0 mm² | 0,8 Nm |
| Utahovací moment svorky pro průřez 6–10 mm² | 1,2 Nm |
| Délka odizolování – ohebný vodič L + N | 12–17 mm |
| Délka odizolování – ohebný vodič PE | 12–17 mm |
| Délka odizolování – tuhý vodič L + N | 12–17 mm |
| Délka odizolování – tuhý vodič PE | 12–17 mm |
| Rozměr příruby | 100 × 92 mm |
| Rozteč upevňovacích otvorů | 85 × 77 mm |
| Směr zasouvání | šikmý |
| Sklon | 20° |
| Hmotnost (netto) | 0,25 kg |
| Teplota okolí | -25 až +40 °C |
| Průměrná teplota za 24 hodin (max.) | 35 °C |
| Materiál – těleso | PA6, světle šedá (podobná RAL 7035) |
| Materiál – odklopné víčko | PC, červená (podobná RAL 3013) |
| Bez halogenů | ne |
| Norma | DIN EN IEC 60309-2 |
| Zkušební značky | CB certifikát, VDE, EAC, CQC |
| Shoda | CE |
Časté dotazy
Jak se připravují konce vodičů?
Vodiče se odizolují na 12–17 mm.
Jaké zkušební značky výrobek nese?
Podle listu výrobce CB certifikát, VDE, EAC, CQC, prohlášení o shodě CE a norma DIN EN IEC 60309-2.
Má výrobek pilotní kontakt?
Ne, provedení je bez pilotního kontaktu.
Bezpečnostní upozornění
Výrobek je určen k zabudování do elektrického rozvodu. Montáž, připojení, údržbu i demontáž smí provádět pouze osoba s odbornou způsobilostí v elektrotechnice podle zákona č. 250/2021 Sb. a nařízení vlády č. 194/2022 Sb. Před každým zásahem odpojte zařízení od napětí a ověřte beznapěťový stav. Postupujte podle návodu výrobce a ČSN 33 2000.
