Mennekes – Přívodka vestavná 32A 5P 400V IP44 6h 1409
- Kompletní specifikace
- Hodnocení 0
- Komentáře 0
- Související zboží8
- Mennekes – Přívodka vestavná 32A 5P 400V IP44 6h 1409Skladem více než > 5 ks240 Kč/ ks198,35 Kč bez DPH
Stav zboží: Nové.
Nový, nepoužitý výrobek v původním balení.
Záruka 24 měsíců.Jak posuzujeme stav zboží.

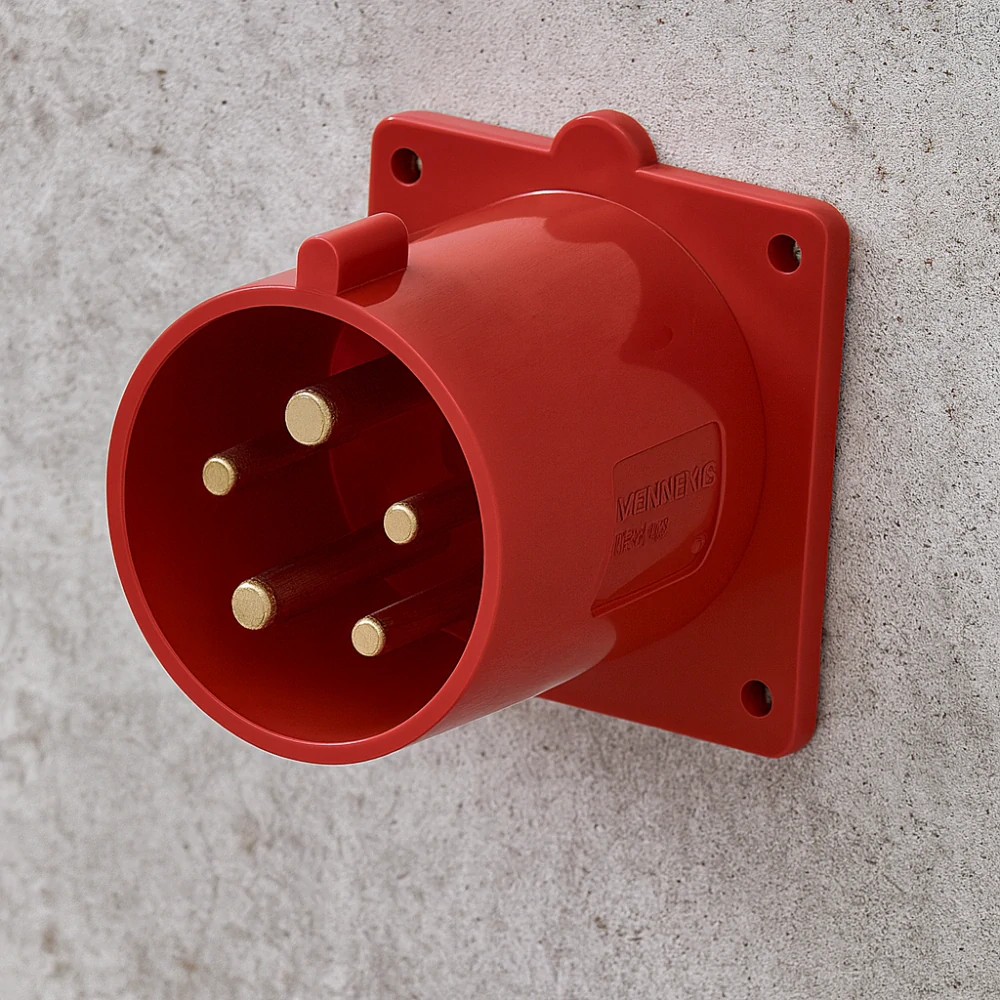

Vestavná přívodka MENNEKES 1409 – 32 A, 5 pólů, 400 V, IP 44
MENNEKES 1409 je pětipólová vestavná přívodka podle DIN EN IEC 60309-2 na 32 A a 400 V AC (50–60 Hz) s krytím IP 44; zabudovává se přírubou 72 × 72 mm do stěny skříně, rozvaděče nebo krytu zařízení a zasouvá se do ní spojka. Hodinová poloha je 6 h, vodiče o průřezu 2,5–6 mm² se připojují na šroubové svorky; EAN 4015394010395, číslo výrobku 1409.
Klíčové vlastnosti
- Jmenovité hodnoty: 32 A, 400 V AC, 50–60 Hz, 5 pólů.
- Krytí a kódování: IP 44, hodinová poloha 6 h.
- Připojení: šroubové svorky pro vodiče 2,5–6 mm².
- Konstrukce: upevnění zvenku přes přírubu.
- Materiál: těleso – PA6, červená (podobná RAL 3013).
Kam se přístroj hodí
Vestavná přívodka je pevná část spojení zabudovaná ve stěně skříně nebo zařízení: napájí se přes ni to, v čem je vestavěná, a to kabelem zakončeným spojkou (zásuvkou pohyblivého přívodu). Protikus musí mít stejný jmenovitý proud, počet pólů a hodinovou polohu, u tohoto výrobku 32 A, 5 pólů a 6 h. Hodinová poloha podle MENNEKES udává polohu kontaktu ochranného vodiče PE. Výstupek, který přidrží odklopné víčko připojené spojky a tím ji zajistí, podle výrobce zhotovuje zákazník na stěně, do které se přívodka montuje.
Technické parametry a montáž
Příruba měří 72 × 72 mm, upevňovací otvory jsou v rozteči 60 × 60 mm; upevnění zvenku přes přírubu. Směr zasouvání je přímý. Teplota okolí je povolena v rozsahu -25 až +40 °C.
Kompletní specifikace
| Parametr | Hodnota |
|---|---|
| Číslo výrobku MENNEKES | 1409 |
| EAN | 4015394010395 |
| Druh | Vestavná přívodka |
| Jmenovitý proud | 32 A |
| Počet pólů | 5 |
| Hodinová poloha | 6 h |
| Jmenovité napětí | 400 V AC |
| Kmitočet | 50–60 Hz |
| Krytí | IP 44 |
| Připojení vodičů | šroubové svorky |
| Hlava šroubu kontaktu | PZ2, drážka |
| Pilotní kontakt | bez pilotního kontaktu |
| Měnič fází | bez měniče fází |
| Průřez vodiče | 2,5–6 mm² |
| Rozměr příruby | 72 × 72 mm |
| Rozteč upevňovacích otvorů | 60 × 60 mm |
| Směr zasouvání | přímý |
| Upevnění | zvenku přes přírubu |
| Hmotnost (netto) | 0,173 kg |
| Teplota okolí | -25 až +40 °C |
| Průměrná teplota za 24 hodin (max.) | 35 °C |
| Materiál – těleso | PA6, červená (podobná RAL 3013) |
| Norma | DIN EN IEC 60309-2 |
| Zkušební značky | VDE (ÜG), EAC, CQC |
| Shoda | CE |
Časté dotazy
Jaké zkušební značky výrobek nese?
Podle listu výrobce VDE (ÜG), EAC, CQC, prohlášení o shodě CE a norma DIN EN IEC 60309-2.
Má výrobek pilotní kontakt?
Ne, provedení je bez pilotního kontaktu a bez měniče fází.
Jaká teplota okolí je povolená?
Trvale -25 až +40 °C, průměrná teplota za 24 hodin nejvýš 35 °C.
Bezpečnostní upozornění
Výrobek je určen k zabudování do elektrického rozvodu. Montáž, připojení, údržbu i demontáž smí provádět pouze osoba s odbornou způsobilostí v elektrotechnice podle zákona č. 250/2021 Sb. a nařízení vlády č. 194/2022 Sb. Před každým zásahem odpojte zařízení od napětí a ověřte beznapěťový stav. Postupujte podle návodu výrobce a ČSN 33 2000.
