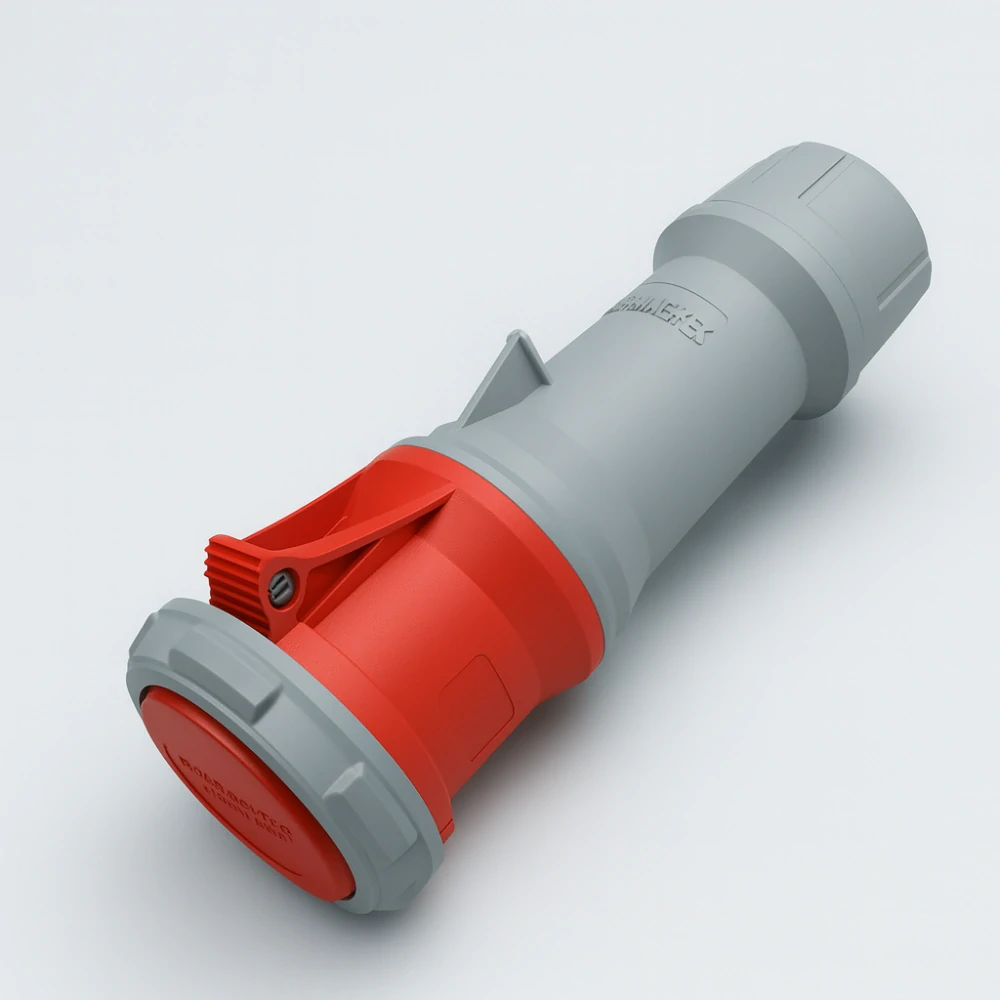

Mennekes – Spojka 63A 5P 400V IP67 6h PowerTOP Plus 3425
- Kompletní specifikace
- Hodnocení 0
- Komentáře 0
- Související zboží7
- Mennekes – Spojka 63A 5P 400V IP67 6h PowerTOP Plus 3425Skladem poslední 1 ks1 199 Kč/ ks990,91 Kč bez DPH
Stav zboží: Nové.
Nový, nepoužitý výrobek v původním balení.
Záruka 24 měsíců.Jak posuzujeme stav zboží.
Spojka MENNEKES 3425 – 63 A, 5 pólů, 400 V, IP 67
MENNEKES 3425 je pětipólová spojka řady PowerTOP Plus podle DIN EN IEC 60309-2 na 63 A a 400 V AC (50–60 Hz) s krytím IP 67; montuje se na konec ohebného kabelu a zasouvá se do ní vidlice, případně se nasouvá na přívodku. Hodinová poloha je 6 h, vodiče o průřezu 6–16 mm² se připojují na třmenové svorky, kontaktní systém je X-CONTACT; EAN 4015394238966, číslo výrobku 3425.
Klíčové vlastnosti
- Jmenovité hodnoty: 63 A, 400 V AC, 50–60 Hz, 5 pólů.
- Krytí a kódování: IP 67, hodinová poloha 6 h.
- Připojení: třmenové svorky pro vodiče 6–16 mm², kontaktní systém X-CONTACT.
- Konstrukce: ochrana kabelu proti zalomení; odlehčení tahu; kabelová vývodka s těsněním.
- Materiál: kryt – PBT/PC, šedá (podobná RAL 7000); přední díl – PBT/PC, červená (podobná RAL 3013).
Kam se přístroj hodí
Spojka je zásuvka pohyblivého přívodu: tvoří zásuvkový konec prodlužovacího kabelu, případně napájecího kabelu, který se nasouvá na nástěnnou nebo vestavnou přívodku. Protikus musí mít stejný jmenovitý proud, počet pólů a hodinovou polohu, u tohoto výrobku 63 A, 5 pólů a 6 h. Hodinová poloha podle MENNEKES udává polohu kontaktu ochranného vodiče PE.
Technické parametry a montáž
Ochrana kabelu proti zalomení je integrovaná ve vývodce, která kabel zároveň utěsní a odlehčí v tahu; plášť se odizoluje na 80 mm. Utahovací moment svorky je 2 Nm. Teplota okolí je povolena v rozsahu -25 až +40 °C.
Kompletní specifikace
| Parametr | Hodnota |
|---|---|
| Číslo výrobku MENNEKES | 3425 |
| EAN | 4015394238966 |
| Druh | Spojka (zásuvka pohyblivého přívodu) |
| Řada | PowerTOP Plus |
| Jmenovitý proud | 63 A |
| Počet pólů | 5 |
| Hodinová poloha | 6 h |
| Jmenovité napětí | 400 V AC |
| Kmitočet | 50–60 Hz |
| Krytí | IP 67 |
| Připojení vodičů | třmenové svorky |
| Kontaktní systém | X-CONTACT |
| Hlava šroubu kontaktu | PZ2, drážka |
| Pilotní kontakt | bez pilotního kontaktu |
| Průřez vodiče | 6–16 mm² |
| Utahovací moment svorky | 2 Nm |
| Délka odizolování vodiče L + N | 18 mm |
| Délka odizolování vodiče PE | 18 mm |
| Délka odizolování pláště kabelu | 80 mm |
| Úprava konce vodiče | s dutinkou i bez ní |
| Ochrana proti zalomení kabelu | integrovaná ve vývodce |
| Hmotnost (netto) | 0,89 kg |
| Teplota okolí | -25 až +40 °C |
| Materiál – kryt | PBT/PC, šedá (podobná RAL 7000) |
| Materiál – přední díl | PBT/PC, červená (podobná RAL 3013) |
| Materiál – odklopné víčko | PBT/PC, červená (podobná RAL 3013); TPE, černá (podobná RAL 9005); PBT/PC, šedá (podobná RAL 7000) |
| Materiál – svěrný koš vývodky | PBT/PC, černá (podobná RAL 9005); TPE, přírodní barva |
| Materiál – upevnění | PBT/PC, šedá (podobná RAL 7000) |
| Bez halogenů | ne |
| Norma | DIN EN IEC 60309-2 |
| Zkušební značky | CB certifikát, VDE, EAC, CQC |
| Shoda | CE |
Časté dotazy
Jak se připravují konce vodičů?
Vodiče se odizolují na 18 mm; úprava konce vodiče: s dutinkou i bez ní.
Jaké zkušební značky výrobek nese?
Podle listu výrobce CB certifikát, VDE, EAC, CQC, prohlášení o shodě CE a norma DIN EN IEC 60309-2.
Má výrobek pilotní kontakt?
Ne, provedení je bez pilotního kontaktu.
Bezpečnostní upozornění
Výrobek je určen k zabudování do elektrického rozvodu. Montáž, připojení, údržbu i demontáž smí provádět pouze osoba s odbornou způsobilostí v elektrotechnice podle zákona č. 250/2021 Sb. a nařízení vlády č. 194/2022 Sb. Před každým zásahem odpojte zařízení od napětí a ověřte beznapěťový stav. Postupujte podle návodu výrobce a ČSN 33 2000.
