Mennekes – Přívodka 354 nástěnná 32/5 400V
- Kompletní specifikace
- Hodnocení 0
- Komentáře 0
- Související zboží8
- Mennekes – Přívodka 354 nástěnná 32/5 400VSkladem více než > 5 ks299 Kč/ ks247,11 Kč bez DPH
Stav zboží: Nové.
Nový, nepoužitý výrobek v původním balení.
Záruka 24 měsíců.Jak posuzujeme stav zboží.

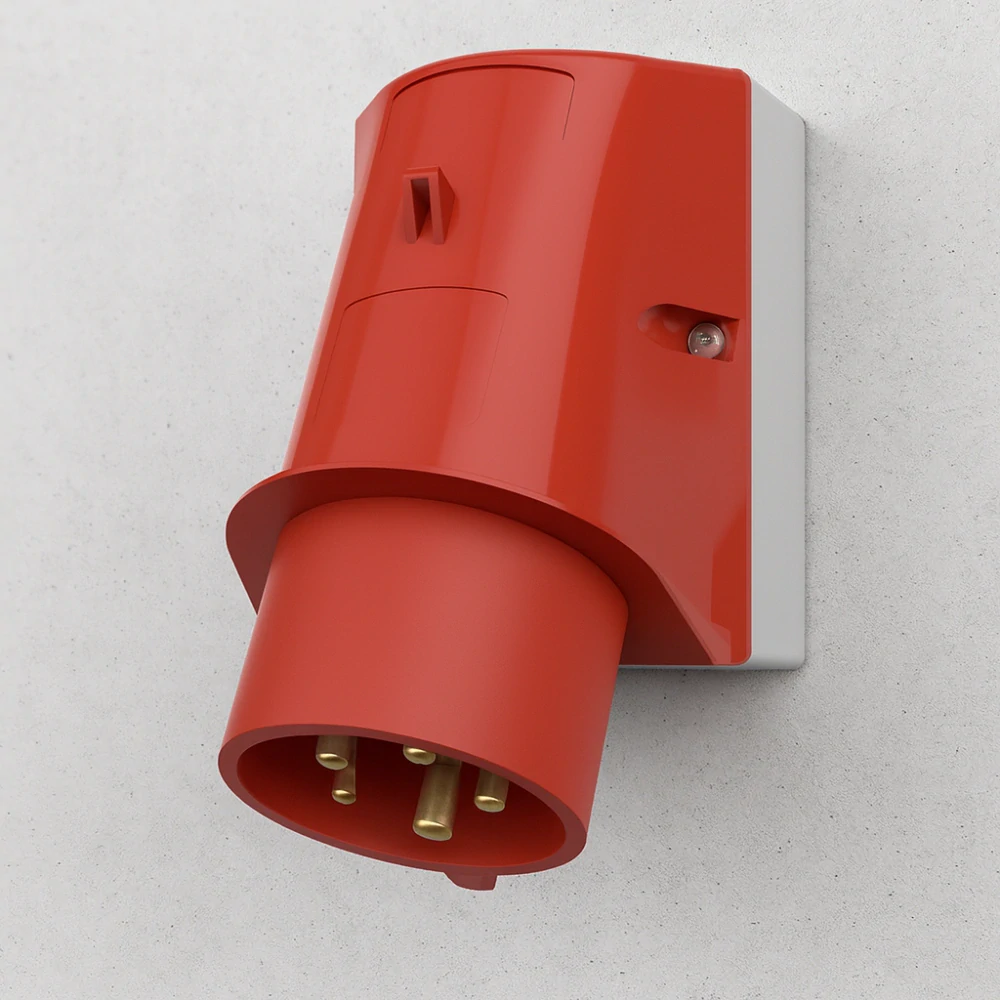

Nástěnná přívodka MENNEKES 354 – 32 A, 5 pólů, 400 V, IP 44
MENNEKES 354 je pětipólová nástěnná přívodka podle DIN EN IEC 60309-2 na 32 A a 400 V AC (50–60 Hz) s krytím IP 44; montuje se na stěnu nebo konstrukci a zasouvá se do ní spojka pohyblivého přívodu. Hodinová poloha je 6 h, vodiče o průřezu 2,5–6 mm² se připojují na šroubové svorky; EAN 4015394002567, číslo výrobku 354.
Klíčové vlastnosti
- Jmenovité hodnoty: 32 A, 400 V AC, 50–60 Hz, 5 pólů.
- Krytí a kódování: IP 44, hodinová poloha 6 h.
- Připojení: šroubové svorky pro vodiče 2,5–6 mm².
- Konstrukce: upevnění zevnitř tělesa; sklon 25°; spodní díl lze otočit o 180°.
- Materiál: spodní díl – PA6, světle šedá (podobná RAL 7035); horní díl – PA6, červená (podobná RAL 3013).
Kam se přístroj hodí
Nástěnná přívodka je pevná část spojení se samčími kontakty: napájí se přes ni rozvod, skříň nebo zařízení, ke kterému je připojená, a to kabelem zakončeným spojkou (zásuvkou pohyblivého přívodu). Protikus musí mít stejný jmenovitý proud, počet pólů a hodinovou polohu, u tohoto výrobku 32 A, 5 pólů a 6 h. Hodinová poloha podle MENNEKES udává polohu kontaktu ochranného vodiče PE.
Technické parametry a montáž
Upevňovací šrouby se vkládají zevnitř tělesa. Kabelové vstupy: nahoře 1 × M32, dole 2 × M25 (zaslepené), zadní vstup je zaslepený a lze ho otevřít. Směr zasouvání je šikmý se sklonem 25°. Utahovací moment svorek je 0,8 Nm pro 2,5–4,0 mm² a 1,2 Nm pro 6,0 mm². Teplota okolí je povolena v rozsahu -25 až +40 °C.
Kompletní specifikace
| Parametr | Hodnota |
|---|---|
| Číslo výrobku MENNEKES | 354 |
| EAN | 4015394002567 |
| Druh | Nástěnná přívodka |
| Jmenovitý proud | 32 A |
| Počet pólů | 5 |
| Hodinová poloha | 6 h |
| Jmenovité napětí | 400 V AC |
| Kmitočet | 50–60 Hz |
| Krytí | IP 44 |
| Připojení vodičů | šroubové svorky |
| Hlava šroubu kontaktu | PZ2, drážka |
| Pilotní kontakt | bez pilotního kontaktu |
| Měnič fází | bez měniče fází |
| Průřez vodiče | 2,5–6 mm² |
| Utahovací moment svorky pro průřez 2,5–4,0 mm² | 0,8 Nm |
| Utahovací moment svorky pro průřez 6,0 mm² | 1,2 Nm |
| Hlava vnějších šroubů | PZ2, drážka |
| Délka odizolování vodiče | 12–17 mm |
| Úprava konce vodiče | dutinka, čtyřhranně plynotěsně zalisovaná |
| Kabelový vstup nahoře | 1 × M32 |
| Kabelový vstup dole | 2 × M25 (zaslepené) |
| Zaslepený kabelový vstup vzadu | ano |
| Spodní díl otočný o 180° | ano |
| Směr zasouvání | šikmý |
| Sklon | 25° |
| Upevnění | zevnitř tělesa |
| Hmotnost (netto) | 0,399 kg |
| Teplota okolí | -25 až +40 °C |
| Průměrná teplota za 24 hodin (max.) | 35 °C |
| Materiál – spodní díl | PA6, světle šedá (podobná RAL 7035) |
| Materiál – horní díl | PA6, červená (podobná RAL 3013) |
| Materiál – vnější šrouby | pozinkovaná ocel |
| Norma | DIN EN IEC 60309-2 |
| Zkušební značky | VDE, EAC, CQC |
| Shoda | CE |
| Max. průřez tuhého vodiče (FAQ výrobce) | 10 mm² |
| Max. průřez ohebného vodiče (FAQ výrobce) | 6 mm² |
Časté dotazy
Lze připojit i vodič 10 mm²?
Podle MENNEKES ano, ale jen tuhý vodič; ohebný vodič lze připojit nejvýš 6 mm².
Jak se připravují konce vodičů?
Vodiče se odizolují na 12–17 mm; úprava konce vodiče: dutinka, čtyřhranně plynotěsně zalisovaná.
Jaké zkušební značky výrobek nese?
Podle listu výrobce VDE, EAC, CQC, prohlášení o shodě CE a norma DIN EN IEC 60309-2.
Bezpečnostní upozornění
Výrobek je určen k zabudování do elektrického rozvodu. Montáž, připojení, údržbu i demontáž smí provádět pouze osoba s odbornou způsobilostí v elektrotechnice podle zákona č. 250/2021 Sb. a nařízení vlády č. 194/2022 Sb. Před každým zásahem odpojte zařízení od napětí a ověřte beznapěťový stav. Postupujte podle návodu výrobce a ČSN 33 2000.
