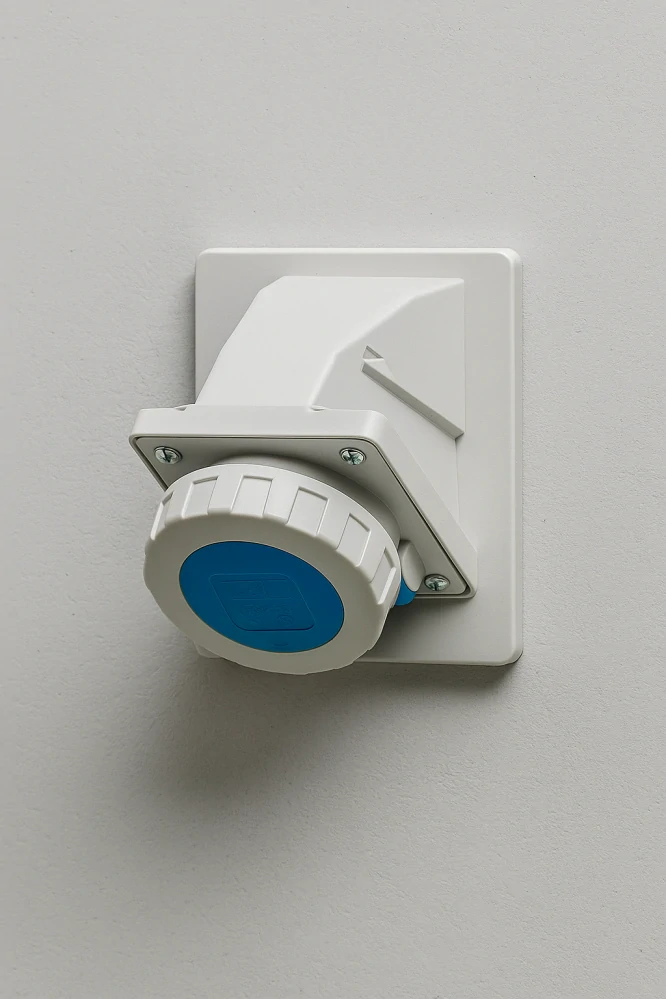

Nástěnná zásuvka 230 V, IP67, 16 A, 3-pólová
- Kompletní specifikace
- Hodnocení 0
- Komentáře 0
- Související zboží8
- Nástěnná zásuvka 230 V, IP67, 16 A, 3-pólováSkladem poslední 1 ks299 Kč/ ks247,11 Kč bez DPH
Stav zboží: Nové.
Nový, nepoužitý výrobek v původním balení.
Záruka 24 měsíců.Jak posuzujeme stav zboží.
Nástěnná zásuvka SEZ IZG 1632 – 16 A, 3 póly, 230 V, IP 67
SEZ IZG 1632 je třípólová průmyslová nástěnná zásuvka ze sortimentu SEZ DK (Dolný Kubín) na 16 A a 230 V 50/60 Hz s krytím IP 67; montuje se na stěnu nebo konstrukci a přívodní kabel vstupuje přes vývodku. Hodinová poloha je 6 h, objednací číslo SEZ DK 101626 (u SEZ-CZ 10001654.00).
Klíčové vlastnosti
- Jmenovité hodnoty: 16 A, 230 V, 50/60 Hz, 3 póly.
- Kódování: hodinová poloha 6 h podle katalogu SEZ DK pro toto napětí a počet pólů.
- Krytí: IP 67, materiál UV stabilní.
- Vodiče: ohebné vodiče 1–2,5 mm², tuhé vodiče 1–4 mm².
- Konstrukce: nástěnné provedení s kabelovou vývodkou, šroubové kontakty z pasivované mosazi.
- Materiál a teplota: PA6, ABS; provozní teplota -25 °C až +40 °C.
Kam se přístroj hodí
Nástěnná zásuvka je pevný vývod, do kterého se zasouvá vidlice pohyblivého přívodu, tedy napájecího nebo prodlužovacího kabelu. IZG 1632 je provedení na 230 V a 16 A se třemi póly a hodinovou polohou 6 h; vidlice musí mít stejný jmenovitý proud, napětí, počet pólů i hodinovou polohu. V katalogu SEZ DK patří do řady se šroubovými kontakty a krytím IP 67.
Technické parametry a montáž
Podle výkresu výrobce měří zásuvka 178 × 90 × 79 mm (výška × hloubka × šířka), upevňovací otvory mají průměr 4,8 mm a vývodka přívodního kabelu těsní v rozsahu 8–16 mm. Kontakty jsou šroubové z pasivované mosazi; připojí ohebné vodiče 1–2,5 mm² a tuhé vodiče 1–4 mm².
Kompletní specifikace
| Parametr | Hodnota |
|---|---|
| Typ | IZG 1632 |
| Objednací číslo SEZ-CZ | 10001654.00 |
| Objednací číslo SEZ DK | 101626 |
| EAN | 8585007316542 |
| Druh | Nástěnná zásuvka |
| Jmenovitý proud | 16 A |
| Jmenovité napětí | 230 V |
| Kmitočet | 50/60 Hz |
| Hodinová poloha | 6 h |
| Počet pólů | 3 |
| Krytí | IP 67 |
| Připojitelný průřez – ohebný vodič | 1–2,5 mm² |
| Připojitelný průřez – tuhý vodič | 1–4 mm² |
| Kontakty | šroubové, pasivovaná mosaz |
| Materiál | PA6, ABS |
| Provozní teplota | -25 °C až +40 °C |
| Rozměry (výška A × hloubka B × šířka C) | 178 × 90 × 79 mm |
| Upevňovací otvory (ød) | 4,8 mm |
| Těsnicí rozsah vývodky (R) | 8–16 mm |
| Normy (katalog SEZ DK) | IEC 60309-1, -2; STN EN 60309-1, -2 |
| UV stabilní | ano |
| Hmotnost | 0,255 kg |
Časté dotazy
Jaký průměr kabelu vývodka utěsní?
Podle výkresu SEZ DK je těsnicí rozsah vývodky 8–16 mm.
Jakým normám výrobek odpovídá?
Katalog SEZ DK u této řady uvádí IEC 60309-1, -2 a STN EN 60309-1, -2.
Bezpečnostní upozornění
Výrobek je určen k zabudování do elektrického rozvodu. Montáž, připojení, údržbu i demontáž smí provádět pouze osoba s odbornou způsobilostí v elektrotechnice podle zákona č. 250/2021 Sb. a nařízení vlády č. 194/2022 Sb. Před každým zásahem odpojte zařízení od napětí a ověřte beznapěťový stav. Postupujte podle návodu výrobce a ČSN 33 2000.
