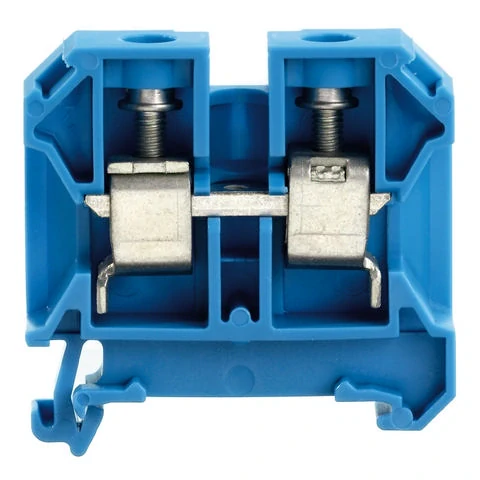

- Weidmüller – Svorka řadová WDU 6 BL 1020280000, šířka 7,9 mm
Weidmüller – Svorka řadová WDU 6 BL 1020280000, šířka 7,9 mm
- Kompletní specifikace
- Hodnocení 0
- Komentáře 0
- Související zboží8
- Weidmüller – Svorka řadová WDU 6 BL 1020280000, šířka 7,9 mmSkladem více než > 5 ks12 Kč/ ks9,92 Kč bez DPH
Stav zboží: Nové.
Nový, nepoužitý výrobek v původním balení.
Záruka 24 měsíců.Jak posuzujeme stav zboží.
Weidmüller WDU 6 BL – průchozí řadová svorka 6 mm²
Weidmüller WDU 6 BL je průchozí řadová svorka se šroubovým připojením pro jmenovitý průřez vodiče 6 mm², jmenovitý proud 41 A a jmenovité napětí 800 V. Nasazuje se na montážní lištu TS 35 a je široká 7,9 mm. Objednací číslo výrobce je 1020280000, EAN 4008190100032.
Klíčové vlastnosti
- Jmenovité hodnoty: průřez 6 mm², proud 41 A a napětí 800 V podle normy IEC 60947-7-1.
- Připojení: šroubové připojení, 2 připojovací body, rozsah připojení 0,22 až 10 mm².
- Konstrukce: jedno patro, jeden potenciál.
- Rozměry: šířka 7,9 mm, výška 60 mm a hloubka 46,5 mm.
- Materiál a barva: materiál Wemid, barva modrá a hořlavost podle UL 94 V-0.
- Provozní teplota: trvalá provozní teplota −60 až 130 °C.
Kam se svorka hodí
Průchozí řadová svorka slouží k připojení a propojení vodičů v rozvaděči. Má 2 připojovací body na jednom potenciálu, takže spojí přívodní a odchozí vodič téhož obvodu. Svorky se řadí vedle sebe na montážní lištu TS 35. Podle výrobce mechanické síly v místě upnutí zachycuje kalená ocel a vodivou část tvoří pocínovaná měď.
Technické parametry a montáž
Svorka připojí plný vodič 0,22 až 10 mm² a jemně laněný vodič s dutinkou 0,22 až 6 mm². Vodič se odizoluje na délku 12 mm. Upínací šroub M3,5 se utahuje momentem 0,8 až 1,6 Nm. Na otevřenou stranu poslední svorky v řadě patří koncová deska – výrobce ji u tohoto typu vyžaduje. Hmotnost jednoho kusu je 12,83 g.
Kompletní specifikace
| Parametr | Hodnota |
|---|---|
| Typ | WDU 6 BL |
| Objednací číslo | 1020280000 |
| EAN | 4008190100032 |
| Druh | průchozí řadová svorka |
| Jmenovitý průřez | 6 mm² |
| Jmenovité napětí | 800 V |
| Jmenovité stejnosměrné napětí | 800 V |
| Jmenovitý proud | 41 A |
| Jmenovité výdržné impulzní napětí | 8 kV |
| Norma | IEC 60947-7-1 |
| Připojení | šroubové |
| Počet připojovacích bodů | 2 |
| Rozsah připojení | 0,22 až 10 mm² |
| Vodič plný | 0,22 až 10 mm² |
| Vodič jemně laněný s dutinkou | 0,22 až 6 mm² |
| Délka odizolování | 12 mm |
| Upínací šroub | M3,5 |
| Utahovací moment | 0,8 až 1,6 Nm |
| Počet pater | 1 |
| Počet potenciálů | 1 |
| Montážní lišta | TS 35 |
| Koncová deska | nutná |
| Šířka | 7,9 mm |
| Výška | 60 mm |
| Hloubka | 46,5 mm |
| Hmotnost netto | 12,83 g |
| Materiál | Wemid |
| Barva | modrá |
| Hořlavost podle UL 94 | V-0 |
| Trvalá provozní teplota | −60 až 130 °C |
Časté dotazy
Jaký průřez vodiče do svorky připojím?
Rozsah připojení je 0,22 až 10 mm²; plný vodič 0,22 až 10 mm², jemně laněný s dutinkou 0,22 až 6 mm².
Potřebuje svorka koncovou desku?
Ano, výrobce u tohoto typu koncovou desku vyžaduje.
Na jakou lištu se svorka montuje?
Na montážní lištu TS 35.
Bezpečnostní upozornění
Výrobek je určen k zabudování do elektrického rozvodu. Montáž, připojení, údržbu i demontáž smí provádět pouze osoba s odbornou způsobilostí v elektrotechnice podle zákona č. 250/2021 Sb. a nařízení vlády č. 194/2022 Sb. Před každým zásahem odpojte zařízení od napětí a ověřte beznapěťový stav. Postupujte podle návodu výrobce a ČSN 33 2000.
