Weidmüller – Svorka k rozvádění napájení PPV 8 GR 35X7.5 DGR 1173870000
- Kompletní specifikace
- Hodnocení 0
- Komentáře 0
- Související zboží8
- Weidmüller – Svorka k rozvádění napájení PPV 8 GR 35X7.5 DGR 1173870000Skladem poslední 1 ks299 Kč/ ks247,11 Kč bez DPH
Stav zboží: Nové.
Nový, nepoužitý výrobek v původním balení.
Záruka 24 měsíců.Jak posuzujeme stav zboží.

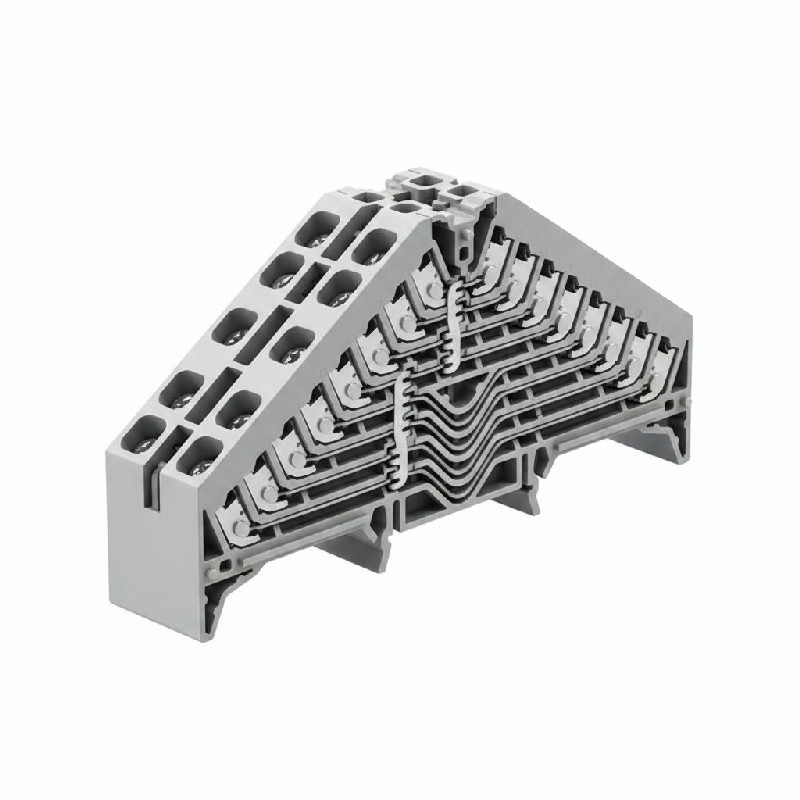

Weidmüller PPV 8 GR 35X7.5 DGR – rozbočovací svorka 1,5 mm²
Weidmüller PPV 8 GR 35X7.5 DGR je rozbočovací svorka s připojením PUSH IN pro jmenovitý průřez vodiče 1,5 mm², jmenovitý proud 17,5 A a jmenovité napětí 250 V. Nasazuje se na montážní lištu TS 35 × 7,5 a je široká 9,2 mm. Objednací číslo výrobce je 1173870000, EAN 4032248966417.
Klíčové vlastnosti
- Jmenovité hodnoty: průřez 1,5 mm², proud 17,5 A a napětí 250 V podle normy IEC 60947-7-1.
- Připojení: připojení PUSH IN, 32 připojovacích bodů, rozsah připojení 0,13 až 1,5 mm².
- Konstrukce: 8 pater, jeden potenciál, patra jsou uvnitř propojená.
- Rozměry: šířka 9,2 mm, výška 120 mm a hloubka 65,5 mm.
- Materiál a barva: materiál polykarbonát, barva šedá a hořlavost podle UL 94 V-0.
- Provozní teplota: trvalá provozní teplota −50 až 130 °C.
Kam se svorka hodí
Rozbočovací svorka rozvádí jeden potenciál na 32 připojovacích bodů. Výrobce ji popisuje jako svorku pro rozvod potenciálu s vysokou hustotou připojovacích bodů. Svorka má 8 pater, která jsou uvnitř propojená. Svorky se řadí vedle sebe na montážní lištu TS 35 × 7,5.
Technické parametry a montáž
Svorka připojí plný vodič 0,5 až 1,5 mm² a jemně laněný vodič s dutinkou 0,5 až 1,5 mm². Vodič se odizoluje na délku 10 mm. Vodič se zasouvá do svorky technikou PUSH IN, bez šroubu. Na otevřenou stranu poslední svorky v řadě patří koncová deska – výrobce ji u tohoto typu vyžaduje. Hmotnost jednoho kusu je 47,89 g.
Kompletní specifikace
| Parametr | Hodnota |
|---|---|
| Typ | PPV 8 GR 35X7.5 DGR |
| Objednací číslo | 1173870000 |
| EAN | 4032248966417 |
| Druh | rozbočovací svorka |
| Jmenovitý průřez | 1,5 mm² |
| Jmenovité napětí | 250 V |
| Jmenovité stejnosměrné napětí | 250 V |
| Jmenovitý proud | 17,5 A |
| Jmenovité výdržné impulzní napětí | 4 kV |
| Norma | IEC 60947-7-1 |
| Připojení | PUSH IN |
| Počet připojovacích bodů | 32 |
| Rozsah připojení | 0,13 až 1,5 mm² |
| Vodič plný | 0,5 až 1,5 mm² |
| Vodič jemně laněný s dutinkou | 0,5 až 1,5 mm² |
| Délka odizolování | 10 mm |
| Počet pater | 8 |
| Počet potenciálů | 1 |
| Montážní lišta | TS 35 × 7,5 |
| Patra propojená uvnitř | ano |
| Koncová deska | nutná |
| Šířka | 9,2 mm |
| Výška | 120 mm |
| Hloubka | 65,5 mm |
| Hmotnost netto | 47,89 g |
| Materiál | polykarbonát |
| Barva | šedá |
| Hořlavost podle UL 94 | V-0 |
| Trvalá provozní teplota | −50 až 130 °C |
Časté dotazy
Jaký průřez vodiče do svorky připojím?
Rozsah připojení je 0,13 až 1,5 mm²; plný vodič 0,5 až 1,5 mm², jemně laněný s dutinkou 0,5 až 1,5 mm².
Potřebuje svorka koncovou desku?
Ano, výrobce u tohoto typu koncovou desku vyžaduje.
Na jakou lištu se svorka montuje?
Na montážní lištu TS 35 × 7,5.
Bezpečnostní upozornění
Výrobek je určen k zabudování do elektrického rozvodu. Montáž, připojení, údržbu i demontáž smí provádět pouze osoba s odbornou způsobilostí v elektrotechnice podle zákona č. 250/2021 Sb. a nařízení vlády č. 194/2022 Sb. Před každým zásahem odpojte zařízení od napětí a ověřte beznapěťový stav. Postupujte podle návodu výrobce a ČSN 33 2000.
