Weidmüller – Svorka řadová zemnící A2C 10 PE žlutozelená
- Kompletní specifikace
- Hodnocení 0
- Komentáře 0
- Související zboží8
- Weidmüller – Svorka řadová zemnící A2C 10 PE žlutozelenáSkladem více než > 5 ks99 Kč/ ks81,82 Kč bez DPH
Stav zboží: Nové.
Nový, nepoužitý výrobek v původním balení.
Záruka 24 měsíců.Jak posuzujeme stav zboží.

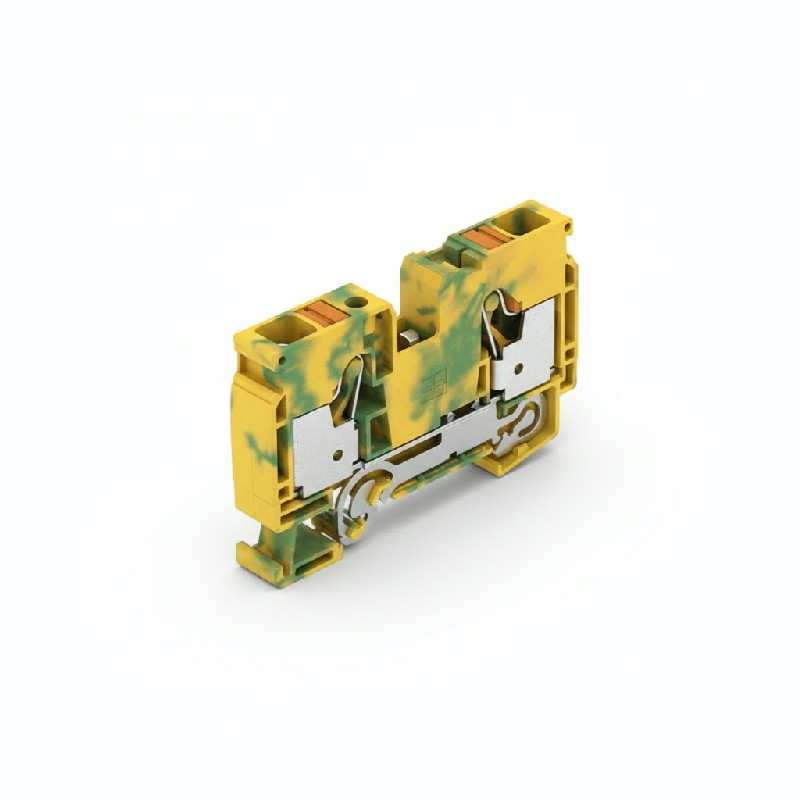

Weidmüller A2C 10 PE – ochranná svorka PE 10 mm²
Weidmüller A2C 10 PE je ochranná svorka PE s připojením PUSH IN pro jmenovitý průřez vodiče 10 mm², jmenovité napětí k sousední svorce 1000 V. Nasazuje se na montážní lištu TS 35 a je široká 10 mm. Objednací číslo výrobce je 2490440000, EAN 4050118500844.
Klíčové vlastnosti
- Jmenovité hodnoty: průřez 10 mm² a napětí k sousední svorce 1000 V podle normy IEC 60947-7-2.
- Připojení: připojení PUSH IN, 2 připojovací body, rozsah připojení 0,5 až 16 mm².
- Konstrukce: jedno patro, jeden potenciál, funkce PE.
- Rozměry: šířka 10 mm, výška 80,5 mm a hloubka 51,5 mm.
- Materiál a barva: materiál Wemid, barva zelenožlutá a hořlavost podle UL 94 V-0.
- Provozní teplota: trvalá provozní teplota −60 až 130 °C.
Kam se svorka hodí
Ochranná svorka PE podle výrobce připojuje ochranný vodič k montážní liště, tedy k uzemnění. Výrobce u ní uvádí PE funkci i PE připojení na lištu. Má 2 připojovací body pro ochranné vodiče. Svorky se řadí vedle sebe na montážní lištu TS 35. Podle výrobce mechanické síly v místě upnutí zachycuje kalená ocel a vodivou část tvoří pocínovaná měď.
Technické parametry a montáž
Svorka připojí plný vodič 0,5 až 10 mm² a jemně laněný vodič s dutinkou 0,5 až 10 mm². Vodič se odizoluje na délku 18 mm. Vodič se zasouvá do svorky technikou PUSH IN, bez šroubu. Na otevřenou stranu poslední svorky v řadě patří koncová deska – výrobce ji u tohoto typu vyžaduje. Hmotnost jednoho kusu je 38,568 g.
Kompletní specifikace
| Parametr | Hodnota |
|---|---|
| Typ | A2C 10 PE |
| Objednací číslo | 2490440000 |
| EAN | 4050118500844 |
| Druh | ochranná svorka PE |
| Jmenovitý průřez | 10 mm² |
| Jmenovité napětí k sousední svorce | 1000 V |
| Jmenovité stejnosměrné napětí | 1000 V |
| Jmenovité výdržné impulzní napětí | 8 kV |
| Norma | IEC 60947-7-2 |
| Připojení | PUSH IN |
| Počet připojovacích bodů | 2 |
| Rozsah připojení | 0,5 až 16 mm² |
| Vodič plný | 0,5 až 10 mm² |
| Vodič jemně laněný s dutinkou | 0,5 až 10 mm² |
| Délka odizolování | 18 mm |
| Počet pater | 1 |
| Počet potenciálů | 1 |
| Montážní lišta | TS 35 |
| Funkce PE | ano |
| Připojení PE na lištu | ano |
| Koncová deska | nutná |
| Šířka | 10 mm |
| Výška | 80,5 mm |
| Hloubka | 51,5 mm |
| Hmotnost netto | 38,568 g |
| Materiál | Wemid |
| Barva | zelenožlutá |
| Hořlavost podle UL 94 | V-0 |
| Trvalá provozní teplota | −60 až 130 °C |
Časté dotazy
Jaký průřez vodiče do svorky připojím?
Rozsah připojení je 0,5 až 16 mm²; plný vodič 0,5 až 10 mm², jemně laněný s dutinkou 0,5 až 10 mm².
Potřebuje svorka koncovou desku?
Ano, výrobce u tohoto typu koncovou desku vyžaduje.
Na jakou lištu se svorka montuje?
Na montážní lištu TS 35.
Bezpečnostní upozornění
Výrobek je určen k zabudování do elektrického rozvodu. Montáž, připojení, údržbu i demontáž smí provádět pouze osoba s odbornou způsobilostí v elektrotechnice podle zákona č. 250/2021 Sb. a nařízení vlády č. 194/2022 Sb. Před každým zásahem odpojte zařízení od napětí a ověřte beznapěťový stav. Postupujte podle návodu výrobce a ČSN 33 2000.
