Elektro Bečov – Svorka RSP-4 LED pojistková A681210
- Kompletní specifikace
- Hodnocení 0
- Komentáře 0
- Související zboží8
- Elektro Bečov – Svorka RSP-4 LED pojistková A681210Skladem více než > 5 ks99 Kč/ ks81,82 Kč bez DPH
Stav zboží: Nové.
Nový, nepoužitý výrobek v původním balení.
Záruka 24 měsíců.Jak posuzujeme stav zboží.

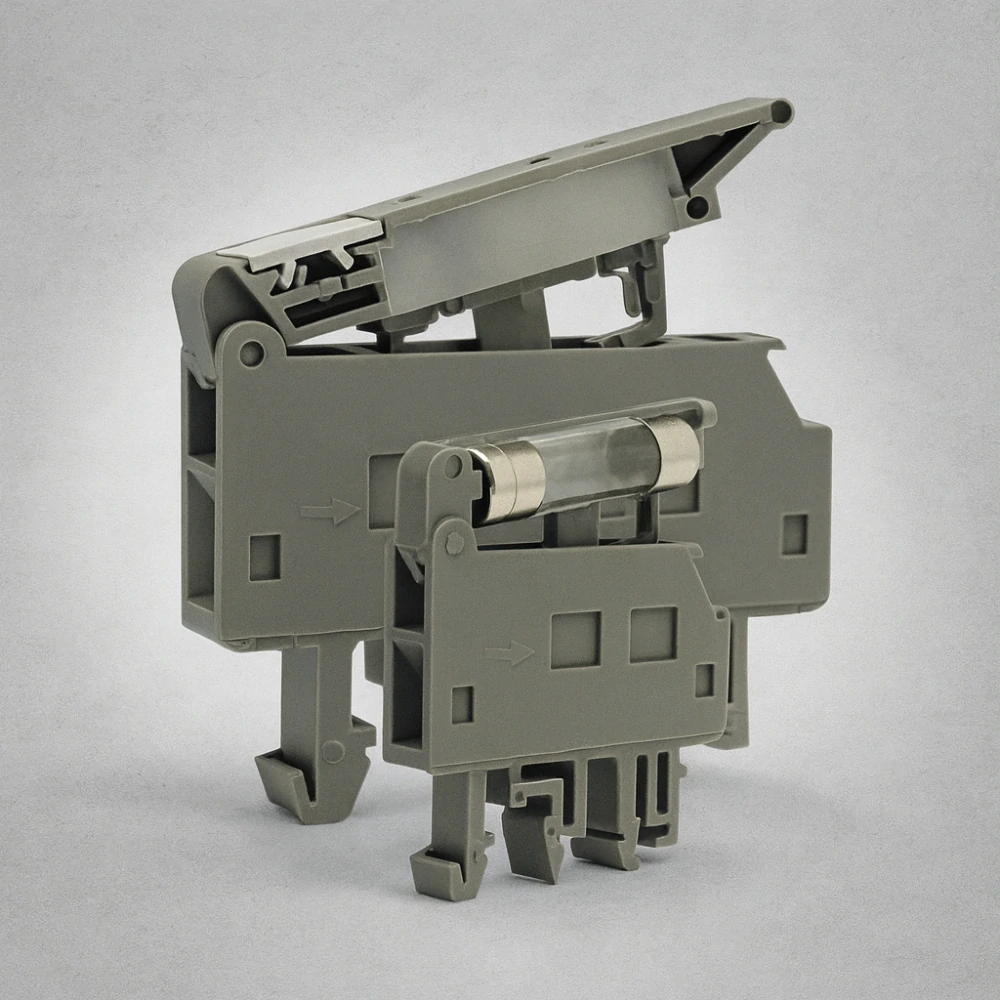

Pojistková svorka s LED Elektro Bečov RSP 4-LED, A681210 – pojistka 5 × 20 mm, 6,3 A
Elektro Bečov RSP 4-LED (objednací číslo A681210) je řadová pojistková svorka se signalizací přerušení pojistky LED diodou pro trubičkové tavné pojistkové vložky 5 × 20 mm a vodiče se jmenovitým průřezem 4 mm². Jmenovitý proud je 6,3 A, montuje se na lištu TH 15, TH 35 nebo G 32.
Klíčové vlastnosti
- Pojistková vložka: tavná trubičková vložka F, M, T, průměr 5 mm × délka 20 mm, výrobce doporučuje keramickou; maximální rozptýlený výkon Pvk 2 W / 6,3 A v samostatném a 1 W / 6,3 A v kombinovaném uspořádání.
- Proud a napětí: jmenovitý proud 6,3 A, jmenovité izolační napětí Ui 400 V AC / DC, pracovní napětí Ue 250 V AC / DC, krátkodobý výdržný proud 1500 A.
- Signalizace LED: přerušení pojistky ukáže rozsvícená LED dioda; signalizační proud je 1,2 mA (při 230 V).
- Krytí: IP 20 při zavřeném nosiči pojistky, při otevřeném nosiči je krytí živých částí IP 10.
- Vodiče: jmenovitý průřez 4 mm²; tuhý plný 0,5 ÷ 6 mm², tuhý slaněný i ohebný 0,5 ÷ 4 mm², ohebný s izolovanou dutinkou nejvýše 4 mm².
Kam se svorka hodí
Pojistková svorka RSP 4-LED nese tavnou pojistkovou vložku 5 × 20 mm přímo v řadě svorek na liště. Pojistkové svorky lze podle výrobce zařadit do obvodu se střídavým i stejnosměrným napětím; při stejnosměrném napětí je nutné dodržet polaritu kladného pólu vyznačeného na svorce. Provedení s LED se používá pro ochranu obvodů, ve kterých po přerušení pojistky zůstane obvod napájející LED diodu uzavřený přes připojenou zátěž; obvod se tím galvanicky neoddělí. Na konci řady svorka nepotřebuje ukončovací přepážku.
Technické parametry a montáž
Svorky lze upnout na nosné lišty TH 15, TH 35 × 7,5, TH 35 × 15 a G 32. U vodorovně uložených svorek výrobce doporučuje takovou polohu, aby se nosič pojistky vyklápěl směrem dolů. Vodič se odizoluje na 9,5 mm, upínací šroub M3 se dotahuje momentem 0,5 Nm (šroubovák PH 0), vnější průměr dutinky nejvýše 3,5 mm. Rozměry (šířka / výška / délka) jsou 9 / 46,3 / 55 mm, hmotnost 17 g, provozní teplota -40 ÷ +55 °C. Výrobce uvádí normu ČSN EN 60947-7-3.
Kompletní specifikace
| Parametr | Hodnota |
|---|---|
| Výrobce | Elektro Bečov |
| Typ | RSP 4-LED |
| Objednací číslo | A681210 |
| EAN | 8595155003560 |
| Jmenovitý průřez vodiče | 4 mm² |
| Rozsah připojitelnosti | 0,5 ÷ 6 mm² |
| Jmenovitý proud | 6,3 A |
| Krátkodobý výdržný proud | 1500 A |
| Jmenovité izolační napětí Ui | 400 V AC / DC |
| Pracovní napětí Ue | 250 V AC / DC |
| Jmenovité impulsní výdržné napětí | 4 kV |
| Signalizační proud při přerušení pojistky | 1,2 mA (při 230 V) |
| Utahovací moment | 0,5 Nm |
| Nástroj | Šroubovák PH 0 |
| Způsob montáže | TH 15, TH 35, G 32 |
| Stupeň znečištění | 2 |
| Krytí (zavřený / otevřený nosič pojistky) | IP 20 / IP 10 |
| Provozní teplota | -40 ÷ +55 °C |
| Počet připojovacích míst | 2 |
| Počet pater svorky | 1 |
| Nutnost ukončovací přepážky na konci řady | ne |
| Maximální rozptýlený výkon Pvk / proud vložky, samostatné uspořádání | 2 W / 6,3 A |
| Maximální rozptýlený výkon Pvk / proud vložky, kombinované uspořádání | 1 W / 6,3 A |
| Velikost tavné pojistkové vložky | F, M, T, průměr 5 mm × délka 20 mm |
| Rozměry (šířka / výška / délka) | 9 / 46,3 / 55 mm |
| Hmotnost | 17 g |
| Typ doporučené pojistky | keramická |
| Tuhý plný vodič | 0,5 ÷ 6 mm² |
| Tuhý slaněný vodič | 0,5 ÷ 4 mm² |
| Ohebný slaněný vodič | 0,5 ÷ 4 mm² |
| Dva vodiče (tuhý plný, tuhý slaněný, ohebný slaněný) | 0,5 ÷ 1,5 mm² |
| Tři vodiče (tuhý plný, tuhý slaněný, ohebný slaněný) | 0,5 ÷ 1 mm² |
| Ohebný vodič s izolovanou dutinkou (max.) | 4 mm² |
| Délka odizolovaného vodiče | 9,5 mm |
| Maximální vnější průměr dutinky | 3,5 mm |
| Upínací šroub | M3 |
| Izolační pouzdro | Polyamid (PA), hořlavost V0, bez halogenů |
| Elektrovodná část | Mosaz (galvanicky pokoveno Sn) |
| Upevňovací část | Ocel (galvanicky pokoveno) |
| Norma | ČSN EN 60947-7-3 |
Časté dotazy
Jakou pojistku do svorky použít?
Tavnou trubičkovou pojistkovou vložku F, M, T, průměr 5 mm × délka 20 mm; výrobce doporučuje keramickou.
Kdy LED dioda svítí?
Když se přeruší pojistka a obvod napájející LED zůstane uzavřený přes připojenou zátěž, například cívku relé nebo stykače. Přeruší-li se zároveň i tento obvod, dioda nesvítí.
Lze svorku použít ve stejnosměrném obvodu?
Ano. Při stejnosměrném napětí je nutné dodržet polaritu kladného pólu vyznačeného na svorce.
Bezpečnostní upozornění
Výrobek je určen k zabudování do elektrického rozvodu. Montáž, připojení, údržbu i demontáž smí provádět pouze osoba s odbornou způsobilostí v elektrotechnice podle zákona č. 250/2021 Sb. a nařízení vlády č. 194/2022 Sb. Před každým zásahem odpojte zařízení od napětí a ověřte beznapěťový stav. Postupujte podle návodu výrobce a ČSN 33 2000.
