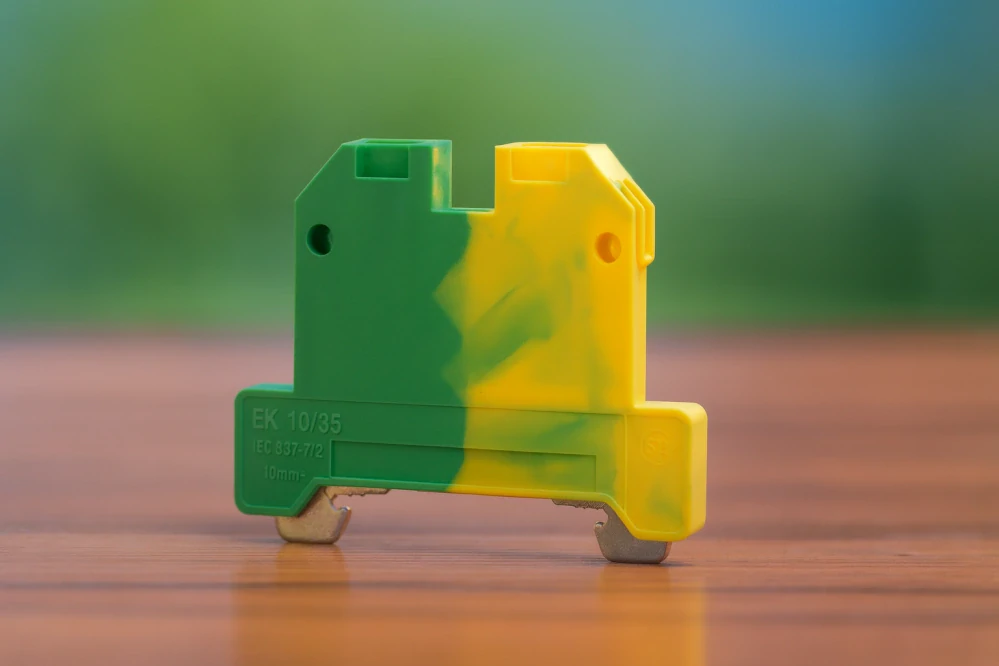

Svorka řadová zemnící EK 10/35 ZL/Z žlutozelená 10mm2 066136000, šířka 10 mm

Weidmüller EK 10/35 – ochranná svorka PE 10 mm²

Weidmüller EK 10/35 je ochranná svorka PE se šroubovým připojením pro jmenovitý průřez vodiče 10 mm², jmenovité napětí k sousední svorce 800 V. Nasazuje se na montážní lištu TS 35 a je široká 10 mm. Objednací číslo výrobce je 0661360000, EAN 4008190080594.

Klíčové vlastnosti

• Jmenovité hodnoty: průřez 10 mm² a napětí k sousední svorce 800 V podle normy IEC 60947-7-2.
• Připojení: šroubové připojení, 2 připojovací body, rozsah připojení 0,5 až 10 mm².
• Konstrukce: jedno patro, jeden potenciál, funkce PE.
• Rozměry: šířka 10 mm, výška 56 mm a hloubka 45 mm.
• Materiál a barva: materiál PA 66, barva zelenožlutá a hořlavost podle UL 94 V-2.
• Provozní teplota: trvalá provozní teplota −50 až 100 °C.

Kam se svorka hodí

Ochranná svorka PE podle výrobce připojuje ochranný vodič k montážní liště, tedy k uzemnění. Výrobce u ní uvádí PE funkci i PE připojení na lištu. Má 2 připojovací body pro ochranné vodiče. Svorky se řadí vedle sebe na montážní lištu TS 35. Podle výrobce mechanické síly v místě upnutí zachycuje kalená ocel a vodivou část tvoří pocínovaná měď.

Technické parametry a montáž

Svorka připojí plný vodič 0,5 až 10 mm² a jemně laněný vodič s dutinkou 0,5 až 10 mm². Vodič se odizoluje na délku 12 mm. Upínací šroub M4 se utahuje momentem 1,2 Nm. Koncovou desku výrobce u tohoto typu nevyžaduje. Hmotnost jednoho kusu je 30,03 g.

Kompletní specifikace

Časté dotazy

Jaký průřez vodiče do svorky připojím?
Rozsah připojení je 0,5 až 10 mm²; plný vodič 0,5 až 10 mm², jemně laněný s dutinkou 0,5 až 10 mm².

Potřebuje svorka koncovou desku?
Ne, výrobce u tohoto typu koncovou desku nevyžaduje.

Na jakou lištu se svorka montuje?
Na montážní lištu TS 35.

Bezpečnostní upozornění

Výrobek je určen k zabudování do elektrického rozvodu. Montáž, připojení, údržbu i demontáž smí provádět pouze osoba s odbornou způsobilostí v elektrotechnice podle zákona č. 250/2021 Sb. a nařízení vlády č. 194/2022 Sb. Před každým zásahem odpojte zařízení od napětí a ověřte beznapěťový stav. Postupujte podle návodu výrobce a ČSN 33 2000.
