- Weidmüller – Svorka řad. SAK 10 /EN 033766 šedá
Weidmüller – Svorka řad. SAK 10 /EN 033766 šedá
- Kompletní specifikace
- Hodnocení 0
- Komentáře 0
- Související zboží8
- Weidmüller – Svorka řad. SAK 10 /EN 033766 šedáSkladem více než > 5 ks14 Kč/ ks11,57 Kč bez DPH
Stav zboží: Nové.
Nový, nepoužitý výrobek v původním balení.
Záruka 24 měsíců.Jak posuzujeme stav zboží.

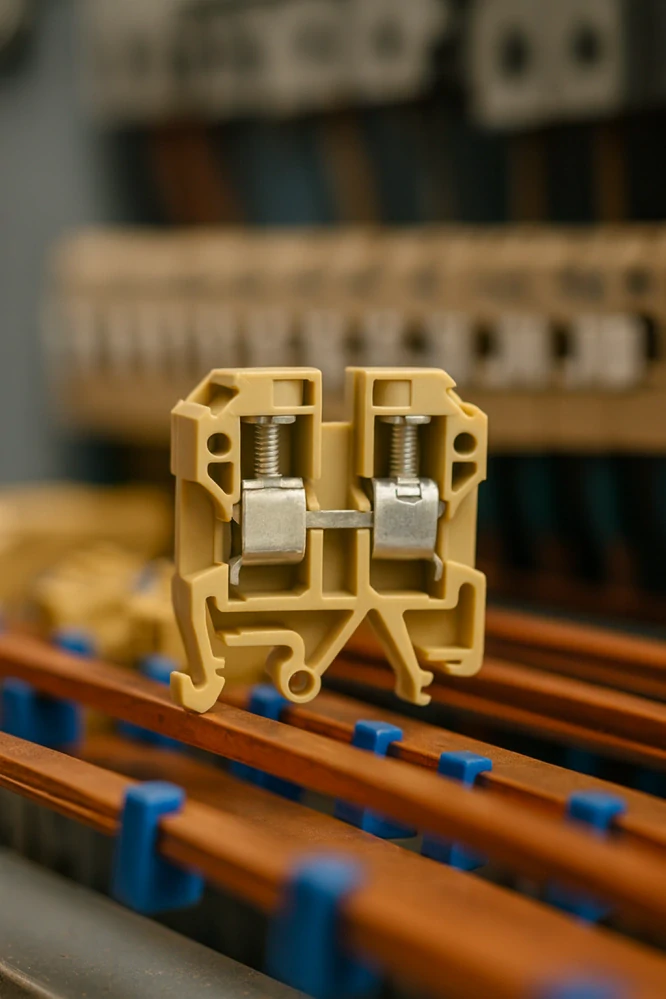

Weidmüller SAK 10/EN – průchozí řadová svorka 10 mm²
Weidmüller SAK 10/EN je průchozí řadová svorka se šroubovým připojením pro jmenovitý průřez vodiče 10 mm², jmenovitý proud 57 A a jmenovité napětí 800 V. Nasazuje se na montážní lištu TS 32 nebo TS 35 a je široká 10 mm. Objednací číslo výrobce je 0337660000, EAN 4008190062231.
Klíčové vlastnosti
- Jmenovité hodnoty: průřez 10 mm², proud 57 A a napětí 800 V podle normy IEC 60947-7-1.
- Připojení: šroubové připojení, 2 připojovací body, rozsah připojení 1,5 až 16 mm².
- Konstrukce: jedno patro, jeden potenciál.
- Rozměry: šířka 10 mm, výška 41,5 mm a hloubka 47,5 mm.
- Materiál a barva: materiál PA 66, barva béžová / žlutá a hořlavost podle UL 94 V-2.
- Provozní teplota: trvalá provozní teplota −50 až 100 °C.
Kam se svorka hodí
Průchozí řadová svorka slouží k připojení a propojení vodičů v rozvaděči. Má 2 připojovací body na jednom potenciálu, takže spojí přívodní a odchozí vodič téhož obvodu. Svorky se řadí vedle sebe na montážní lištu TS 32 nebo TS 35.
Technické parametry a montáž
Svorka připojí plný vodič 1,5 až 10 mm² a jemně laněný vodič s dutinkou 1,5 až 10 mm². Vodič se odizoluje na délku 12 mm. Upínací šroub M4 se utahuje momentem 2 až 2,4 Nm. Na otevřenou stranu poslední svorky v řadě patří koncová deska – výrobce ji u tohoto typu vyžaduje. Hmotnost jednoho kusu je 18,1 g.
Kompletní specifikace
| Parametr | Hodnota |
|---|---|
| Typ | SAK 10/EN |
| Objednací číslo | 0337660000 |
| EAN | 4008190062231 |
| Druh | průchozí řadová svorka |
| Jmenovitý průřez | 10 mm² |
| Jmenovité napětí | 800 V |
| Jmenovité stejnosměrné napětí | 800 V |
| Jmenovitý proud | 57 A |
| Jmenovité výdržné impulzní napětí | 8 kV |
| Norma | IEC 60947-7-1 |
| Připojení | šroubové |
| Počet připojovacích bodů | 2 |
| Rozsah připojení | 1,5 až 16 mm² |
| Vodič plný | 1,5 až 10 mm² |
| Vodič jemně laněný s dutinkou | 1,5 až 10 mm² |
| Délka odizolování | 12 mm |
| Upínací šroub | M4 |
| Utahovací moment | 2 až 2,4 Nm |
| Počet pater | 1 |
| Počet potenciálů | 1 |
| Montážní lišta | TS 32, TS 35 |
| Koncová deska | nutná |
| Šířka | 10 mm |
| Výška | 41,5 mm |
| Hloubka | 47,5 mm |
| Hmotnost netto | 18,1 g |
| Materiál | PA 66 |
| Barva | béžová / žlutá |
| Hořlavost podle UL 94 | V-2 |
| Trvalá provozní teplota | −50 až 100 °C |
Časté dotazy
Jaký průřez vodiče do svorky připojím?
Rozsah připojení je 1,5 až 16 mm²; plný vodič 1,5 až 10 mm², jemně laněný s dutinkou 1,5 až 10 mm².
Potřebuje svorka koncovou desku?
Ano, výrobce u tohoto typu koncovou desku vyžaduje.
Na jakou lištu se svorka montuje?
Na montážní lištu TS 32 nebo TS 35.
Bezpečnostní upozornění
Výrobek je určen k zabudování do elektrického rozvodu. Montáž, připojení, údržbu i demontáž smí provádět pouze osoba s odbornou způsobilostí v elektrotechnice podle zákona č. 250/2021 Sb. a nařízení vlády č. 194/2022 Sb. Před každým zásahem odpojte zařízení od napětí a ověřte beznapěťový stav. Postupujte podle návodu výrobce a ČSN 33 2000.
