Schrack – Instalační hlavní vypínač AMPARO 32 A, 3pólový
- Kompletní specifikace
- Hodnocení 0
- Komentáře 0
- Související zboží8
- Schrack – Instalační hlavní vypínač AMPARO 32 A, 3pólovýSkladem poslední 1 ks399 Kč/ ks329,75 Kč bez DPH
Stav zboží: Nové.
Nový, nepoužitý výrobek v původním balení.
Záruka 24 měsíců.Jak posuzujeme stav zboží.

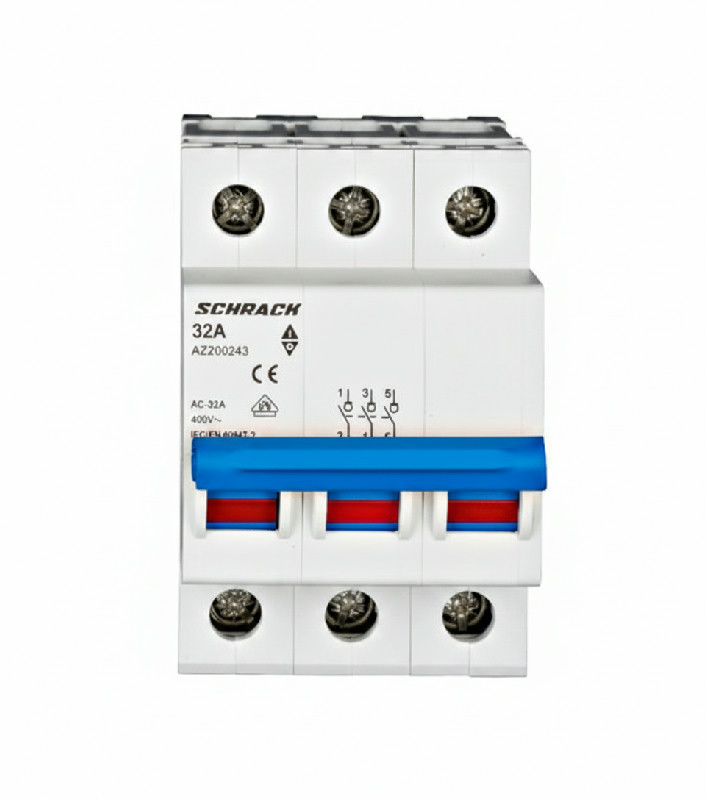

Hlavní vypínač Schrack AMPARO AZ200243 – 32 A, 3pólový
Schrack AZ200243 je třípólový instalační hlavní vypínač řady AMPARO s jmenovitým proudem 32 A pro montáž na DIN lištu v rozvaděči podle IEC/EN 60947-3. Pracuje při jmenovitém napětí 230/400–240/415 V a frekvenci 50/60 Hz, krátkodobě vydrží proud Icw 12 Ie po dobu 1 s a jmenovitá zkratová odolnost je 6 kA.
Klíčové vlastnosti
- Proud a póly: 32 A, 3 póly, šířka 54 mm.
- Spínací schopnost: jmenovitá zapínací a vypínací schopnost 3 Ie při 1,05 Ue a cos ϕ 0,65, zkratová zapínací schopnost Icm 20 Ie (t = 0,1 s).
- Izolace: izolační napětí Ui 500 V, odolnost rázovému napětí Uimp 4 kV.
- Životnost: elektrická > 1 500, mechanická > 8 500 spínacích cyklů.
- Připojení: vodiče 2,5–50 mm², délka odizolování 20 mm, dotahovací moment 2,5 Nm; vodič nebo propojovací lišta jazýčková či vidlicová.
Kam se přístroj hodí
Výrobce vypínač určuje jako hlavní vypínač do rozvaděčů. Svorky přijmou vodič i propojovací lištu jazýčkovou nebo vidlicovou, takže vypínač lze zařadit do řady s dalšími přístroji na liště. Maximální teplota okolí je 55 °C.
Technické parametry a montáž
Vypínač se upevňuje na DIN lištu EN 60715 (35 mm) rychloupínací západkou. Rozměry jsou 75 × 54 × 77 mm (délka × šířka × výška), hmotnost 0,25 kg, ztrátový výkon 9 W a krytí IP 20.
Kompletní specifikace
| Parametr | Hodnota |
|---|---|
| Výrobce | Schrack Technik |
| Objednací číslo | AZ200243 |
| EAN | 9004840023879 |
| Délka (netto) | 75 mm |
| Šířka (netto) | 54 mm |
| Výška (netto) | 77 mm |
| Ztrátový výkon | 9 W |
| Maximální teplota okolí | 55 °C |
| Varianta | Hlavní vypínač |
| Pólů | 3 |
| Série | AMPARO |
| Jmenovitý proud | 32 A |
| Jmenovitý krátkodobý výdržný proud Icw | 12 Ie, 1 s |
| Norma | IEC/EN 60947-3 |
| Jmenovité napětí (AC) | 230/400–240/415 V |
| Jmenovitá frekvence | 50/60 Hz |
| Použití podle výrobce | hlavní vypínač do rozvaděčů |
| Jmenovitá zapínací a vypínací schopnost | 3 Ie, 1,05 Ue, cos ϕ 0,65 |
| Jmenovitá zkratová zapínací schopnost Icm | 20 Ie, t = 0,1 s |
| Jmenovitá zkratová odolnost | 6 kA podle IEC/EN 60898, 6 kA podle IEC/EN 60947-2 |
| Jmenovitá odolnost rázovému napětí Uimp | 4 kV |
| Izolační napětí Ui | 500 V |
| Elektrická životnost | > 1 500 spínacích cyklů |
| Mechanická životnost | > 8 500 spínacích cyklů |
| Krytí | IP 20 |
| Průřez připojovacích vodičů | 2,5–50 mm² |
| Délka odizolování | 20 mm |
| Maximální dotahovací moment | 2,5 Nm |
| Druh připojení | vodič nebo propojovací lišta jazýčková či vidlicová |
| Montáž | na DIN lištu EN 60715 (35 mm) rychloupínací západkou |
| Hmotnost (netto) | 0,25 kg |
Časté dotazy
Podle jaké normy je vypínač vyroben?
Výrobce uvádí IEC/EN 60947-3.
Jaký proud vypínač krátkodobě vydrží?
Jmenovitý krátkodobý výdržný proud Icw je 12 Ie po dobu 1 s, jmenovitá zkratová odolnost 6 kA podle IEC/EN 60898 i IEC/EN 60947-2.
Bezpečnostní upozornění
Výrobek je určen k zabudování do elektrického rozvodu. Montáž, připojení, údržbu i demontáž smí provádět pouze osoba s odbornou způsobilostí v elektrotechnice podle zákona č. 250/2021 Sb. a nařízení vlády č. 194/2022 Sb. Před každým zásahem odpojte zařízení od napětí a ověřte beznapěťový stav. Postupujte podle návodu výrobce a ČSN 33 2000.
