Vidlicová lišta 2 pólová 10mm², 1m, pro BC, BM, BO, AM a AR
- Kompletní specifikace
- Hodnocení 0
- Komentáře 0
- Související zboží8
- Vidlicová lišta 2 pólová 10mm², 1m, pro BC, BM, BO, AM a ARSkladem poslední 2 ks399 Kč/ ks329,75 Kč bez DPH
Stav zboží: Nové.
Nový, nepoužitý výrobek v původním balení.
Záruka 24 měsíců.Jak posuzujeme stav zboží.

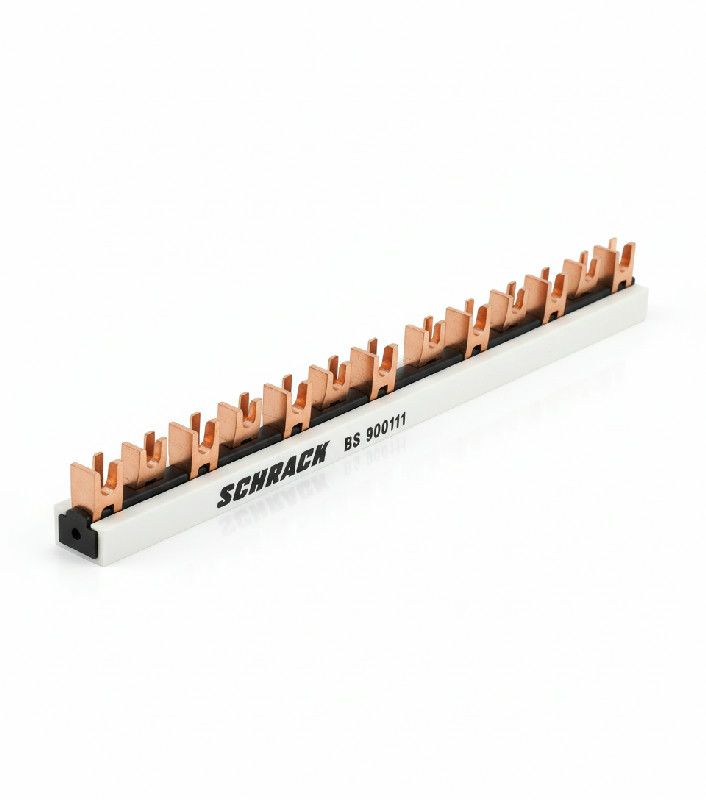

Vidlicová propojovací lišta Schrack BS900111 – 2pólová, 10 mm², 1 m
Schrack BS900111 je dvoupólová vidlicová propojovací lišta s průřezem 10 mm² a délkou 1000 mm, která v rozvaděči propojí řadu jističů, chráničů a chráničů s jističem s modulem 17,8 mm. Výrobce ji uvádí jako kompatibilní s přístroji BC, BM, BO, AM a AR; lišta je nevylamovatelná a lze ji zkrátit z obou stran.
Klíčové vlastnosti
- Kapacita: 56 TE = 28 × 2 TE, tedy 28 přístrojů 2pólových nebo 1+N.
- Zatížitelnost: při napájení na začátku nebo konci 63 A na fázi s přívodem 10 mm², při napájení jinde 100 A na fázi s přívodem 25 mm².
- Izolace: max. provozní napětí 600 V, impulzní výdržné napětí ≥4,5 kV, kategorie přepětí III, stupeň znečištění 2.
- Materiál: měď E-Cu 58 F25, obsah mědi 320 g.
- Teplota okolí: -35 až 70 °C.
Kam se přístroj hodí
Lišta propojuje svorky dvoupólových přístrojů nebo přístrojů 1+N v jedné řadě rozvaděče se sledem fází L, N, L, N. Výrobce ji uvádí pro jističe, chrániče a chrániče s jističem s modulem 17,8 mm řad BC, BM, BO, AM a AR.
Technické parametry a montáž
Při zkracování musí být měděné pásy na obou koncích o 10 mm kratší než izolace a zkrácené konce se zakrývají koncovkami. Rozměry jsou 1000 × 25 × 10 mm (délka × výška × hloubka), hmotnost 0,33 kg a ztrátový výkon 13,9 W.
Kompletní specifikace
| Parametr | Hodnota |
|---|---|
| Výrobce | Schrack Technik |
| Objednací číslo | BS900111 |
| EAN | 9004840013429 |
| Délka (netto) | 1000 mm |
| Výška (netto) | 25 mm |
| Hloubka (netto) | 10 mm |
| Obsah mědi | 320 g |
| Ztrátový výkon | 13,9 W |
| Minimální teplota okolí | -35 °C |
| Maximální teplota okolí | 70 °C |
| Série | Standard |
| Aplikace | jistič, chránič, chránič s jističem (modul 17,8 mm) |
| Varianta | Provedení vidlice |
| Pólů | 2 |
| Průřez | 10 mm² |
| Kompatibilita | BC, BM, BO, AM a AR |
| Zkrácení | lze zkrátit z obou stran |
| Provedení | vidlicová, 2pólová, nevylamovatelná |
| Rozteč modulu | 17,8 mm |
| Počet modulů | 56 TE = 28 × 2 TE (28 přístrojů 2pólových nebo 1+N) |
| Sled fází | L, N, L, N … |
| Max. proud při napájení na začátku / konci | 63 A na fázi, přívod 10 mm² |
| Max. proud při napájení jinde | 100 A na fázi, přívod 25 mm² |
| Max. provozní napětí | 600 V |
| Impulzní výdržné napětí | ≥4,5 kV |
| Koordinace izolace | kategorie přepětí III, stupeň znečištění 2 |
| Materiál lišty | E-Cu 58 F25 |
| Zkracování | měděné pásy o 10 mm kratší než izolace na obou koncích, konce zakrýt koncovkami |
| Hmotnost (netto) | 0,33 kg |
Časté dotazy
Lze lištu zkrátit?
Ano, z obou stran; měděné pásy musí být o 10 mm kratší než izolace a konce se zakrývají koncovkami.
Pro jaké přístroje je lišta určena?
Pro jističe, chrániče a chrániče s jističem s modulem 17,8 mm, podle výrobce řady BC, BM, BO, AM a AR.
Bezpečnostní upozornění
Výrobek je určen k zabudování do elektrického rozvodu. Montáž, připojení, údržbu i demontáž smí provádět pouze osoba s odbornou způsobilostí v elektrotechnice podle zákona č. 250/2021 Sb. a nařízení vlády č. 194/2022 Sb. Před každým zásahem odpojte zařízení od napětí a ověřte beznapěťový stav. Postupujte podle návodu výrobce a ČSN 33 2000.
