Svorkovnice 4-pólová, 125A, 1x35mm² / 10x16mm²
- Kompletní specifikace
- Hodnocení 0
- Komentáře 0
- Související zboží8
- Svorkovnice 4-pólová, 125A, 1x35mm² / 10x16mm²Skladem poslední 1 ks599 Kč/ ks495,04 Kč bez DPH
Stav zboží: Nové.
Nový, nepoužitý výrobek v původním balení.
Záruka 24 měsíců.Jak posuzujeme stav zboží.

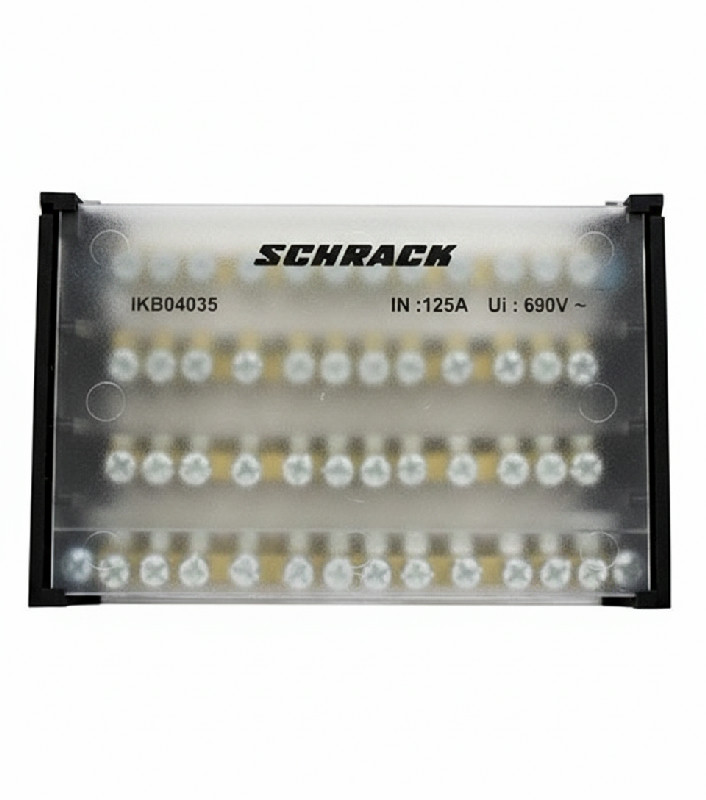

Rozbočovací svorkovnice Schrack IKB04035 – 4pólová, 125 A, přívod 35 mm², vývody 16 mm²
Schrack IKB04035 je čtyřpólová rozbočovací svorkovnice na jmenovitý proud 125 A a maximální provozní napětí 690 V, která v rozvaděči rozdělí přívod o průřezu až 35 mm² na deset vývodů 2,5–16 mm² v každém pólu. Montuje se na DIN lištu nebo na montážní desku, pouzdro je z šedého PA66-V0 s čirým krytem z PC-V2. Výrobce uvádí normu IEC 60947-7-1.
Klíčové vlastnosti
- Přívod na pól: 2 × Ø 9 mm, 10–35 mm², jemně laněný vodič s dutinkou 10–25 mm².
- Vývody na pól: 10 × Ø 6,8 mm, 2,5–16 mm².
- Zkratová odolnost: Ipk 29 kA, Icw 1 s 4,2 kA.
- Utahovací moment: 1,5 Nm pro přívod i vývody.
- Krytí: IP20, ztrátový výkon 8,7 W.
Kam se přístroj hodí
Svorkovnice rozbočuje přívod v rozvaděči na více odboček bez dalších propojovacích prvků. Bloky lze podle výrobce skládat do 1–4pólových systémů. Jmenovitý proud 125 A a zkratová odolnost musí odpovídat předřazenému jištění a zkratovým poměrům v místě instalace.
Technické parametry a montáž
Rozměry jsou 129 × 85 × 48 mm (hloubka × šířka × výška), hmotnost 0,37 kg. Šrouby přívodu i vývodů se utahují momentem 1,5 Nm. Svorkovnice se upevňuje na DIN lištu nebo na montážní desku.
Kompletní specifikace
| Parametr | Hodnota |
|---|---|
| Výrobce | Schrack Technik |
| Objednací číslo | IKB04035 |
| EAN | 9004840449167 |
| Hloubka (netto) | 129 mm |
| Šířka (netto) | 85 mm |
| Výška (netto) | 48 mm |
| Ztrátový výkon | 8,7 W |
| Varianta | Rozbočovací svorkovnice |
| Pólů | 4pólový |
| Přívody | max. 35 mm² |
| Výstupní svorky 16 mm² | 1 vst. - 10 výst. |
| Barva | Šedá |
| Jmenovitý proud | 125 A |
| Max. provozní napětí | 690 V |
| Zkratová odolnost | Ipk 29 kA / Icw 1 s 4,2 kA |
| Krytí | IP20 |
| Přívod (na pól) | 2 × Ø 9 mm, 10–35 mm² (jemně laněný s dutinkou 10–25 mm²) |
| Vývody (na pól) | 10 × Ø 6,8 mm, 2,5–16 mm² |
| Utahovací moment | 1,5 Nm (přívod i vývody) |
| Pouzdro | PA66-V0 šedé, kryt PC-V2 čirý |
| Norma | IEC 60947-7-1 |
| Montáž | na DIN lištu nebo na montážní desku; bloky lze skládat do 1–4pólových systémů |
| Hmotnost (netto) | 0,37 kg |
Časté dotazy
Na jaké napětí je svorkovnice určena?
Maximální provozní napětí je 690 V.
Z jakého materiálu je pouzdro?
Pouzdro je z šedého PA66-V0, kryt z čirého PC-V2.
Bezpečnostní upozornění
Výrobek je určen k zabudování do elektrického rozvodu. Montáž, připojení, údržbu i demontáž smí provádět pouze osoba s odbornou způsobilostí v elektrotechnice podle zákona č. 250/2021 Sb. a nařízení vlády č. 194/2022 Sb. Před každým zásahem odpojte zařízení od napětí a ověřte beznapěťový stav. Postupujte podle návodu výrobce a ČSN 33 2000.
