GPH – Kabelová oko lisovací izolovaná RF-M6 průřez 0,5-1,5mm2
- Kompletní specifikace
- Hodnocení 0
- Komentáře 0
- Související zboží8
- GPH – Kabelová oko lisovací izolovaná RF-M6 průřez 0,5-1,5mm2Skladem více než > 5 ks2,49 Kč/ ks2,06 Kč bez DPH
Stav zboží: Nové.
Nový, nepoužitý výrobek v původním balení.
Záruka 24 měsíců.Jak posuzujeme stav zboží.

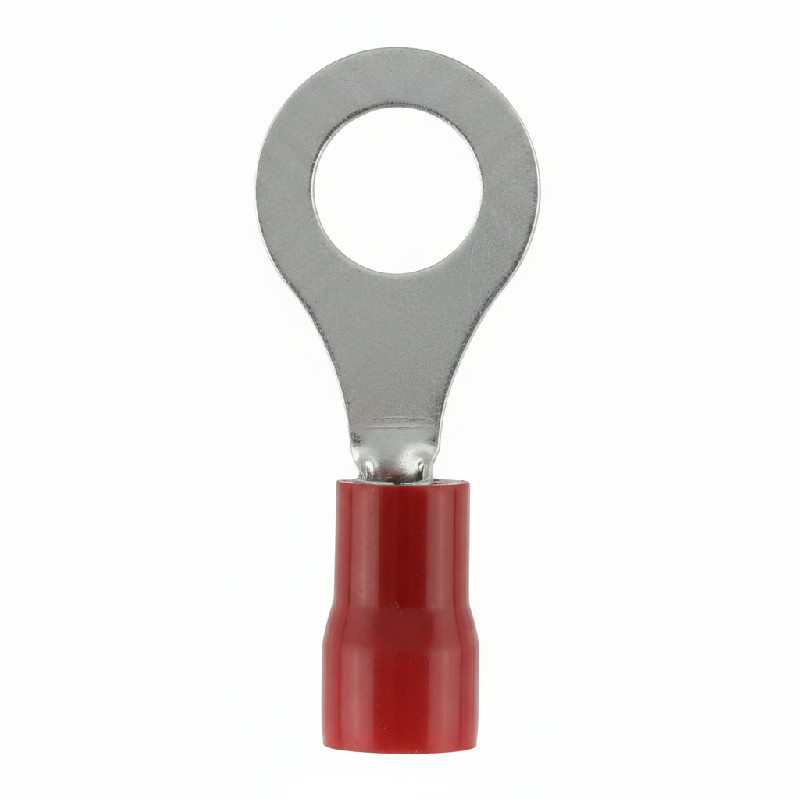

Izolované kabelové oko GPH RF-M 6 – 0,5–1,5 mm², šroub M6
GPH RF-M 6 je izolované lisovací kabelové oko pro měděné laněné vodiče o průřezu 0,5–1,5 mm² a šroub M6: pocínované měděné oko s otvorem 6,4 mm má na objímce červenou izolaci z PVC, která kryje nalisovaný spoj. Oko se nalisuje na odizolovaný konec vodiče a přišroubuje na svorku nebo svorník; výrobce ho vede pod kódem RF-M 6.
Klíčové vlastnosti
- Vodič: měděný laněný, průřez 0,5–1,5 mm²; na plné vodiče se nepoužívá.
- Připojení: otvor 6,4 mm pro šroub M6, šířka oka 12,0 mm.
- Izolace: PVC, červená, teplotní stálost -10 °C až +75 °C.
- Materiál oka: měď, galvanicky pocínovaná, oko stáčené z plechu.
Kam se oko hodí
Oko RF-M 6 zakončuje měděné laněné vodiče 0,5–1,5 mm² tam, kde se vodič připojuje pod šroub M6, například na svorku přístroje, zemnicí svorník nebo svorkovnici v rozvaděči či rozvodné skříni. Barevná izolace objímky odlišuje velikost oka a zároveň zakrývá nalisovaný spoj. Na plné (drátové) vodiče se podle výrobce použít nesmí.
Technické parametry a montáž
Odizolovaný konec vodiče se zasune do objímky až na doraz a oko se nalisuje lisovacím nářadím pro izolované koncovky; výrobce ho vede ve svém katalogu nářadí. Podle katalogového listu GPH má objímka průměr 3,9 mm, oko je široké 12,0 mm a celé měří 18,0 mm.
Kompletní specifikace
| Parametr | Hodnota |
|---|---|
| Výrobce | GPH |
| Typ | RF-M 6 |
| Průřez vodiče | 0,5–1,5 mm² |
| Šroub | M6 |
| Otvor pro šroub (D) | 6,4 mm |
| Průměr objímky na vodič (d) | 3,9 mm |
| Šířka oka (b) | 12,0 mm |
| Celková délka (l) | 18,0 mm |
| Barva izolace | červená |
| Provedení | izolované, stáčené z plechu |
| Materiál oka | měď, galvanicky pocínovaná |
| Izolace | PVC (polyvinylchlorid) |
| Teplotní stálost izolace PVC | -10 °C až +75 °C |
| Určení | Cu laněné vodiče (nelze použít pro plné vodiče) |
| Objednací kód GPH | RF-M 6 |
| EAN | 8591120046808 |
| Hmotnost (1 ks) | 1,2 g |
Časté dotazy
Lze oko použít na plný drátový vodič?
Ne. Výrobce ho určuje pro měděné laněné vodiče a pro plné vodiče ho výslovně vylučuje.
Jak dlouhé oko je?
Podle katalogového listu GPH měří oko celkem 18,0 mm, objímka na vodič má průměr 3,9 mm.
Bezpečnostní upozornění
Výrobek je určen k zabudování do elektrického rozvodu. Montáž, připojení, údržbu i demontáž smí provádět pouze osoba s odbornou způsobilostí v elektrotechnice podle zákona č. 250/2021 Sb. a nařízení vlády č. 194/2022 Sb. Před každým zásahem odpojte zařízení od napětí a ověřte beznapěťový stav. Postupujte podle návodu výrobce a ČSN 33 2000.
