Dutinka lisovací izolovaná DI 35-16 béžová
- Kompletní specifikace
- Hodnocení 0
- Komentáře 0
- Související zboží8
- Dutinka lisovací izolovaná DI 35-16 béžováSkladem více než > 5 ks3,99 Kč/ ks3,30 Kč bez DPH
Stav zboží: Nové.
Nový, nepoužitý výrobek v původním balení.
Záruka 24 měsíců.Jak posuzujeme stav zboží.

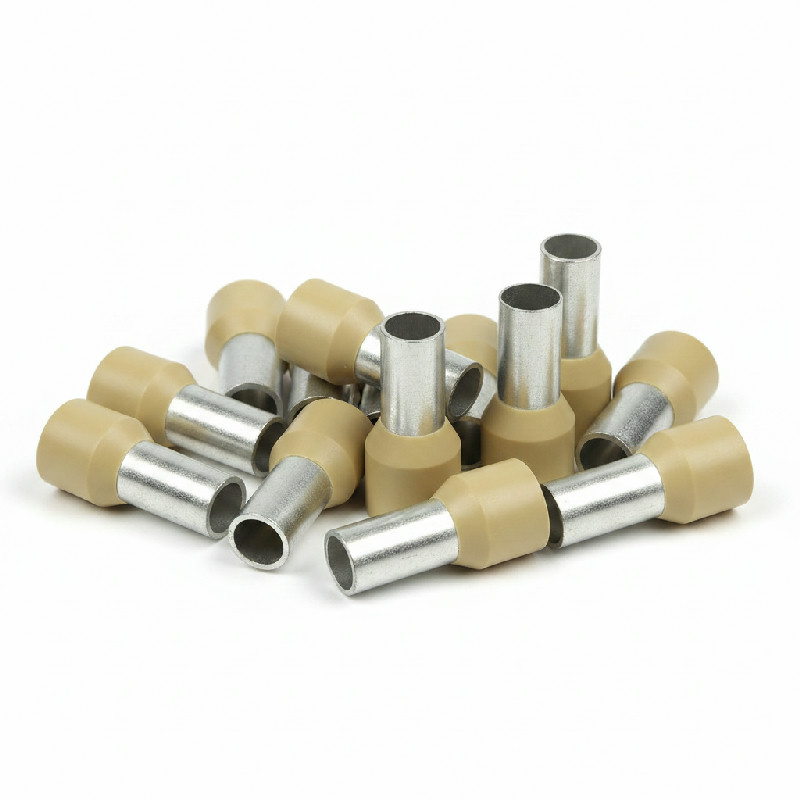

Lisovací dutinka GPH DI 35-16 – izolovaná, 35 mm², délka 16,0 mm
GPH DI 35-16 je izolovaná lisovací dutinka pro měděný laněný vodič o průřezu 35 mm²: kovová dutinka z pocínované mědi je dlouhá 16,0 mm, s béžovým izolačním límcem z polypropylenu měří 30,0 mm. Nalisuje se na odizolovaný konec laněného vodiče, aby se jeho jednotlivé dráty daly bezpečně upnout do svorky přístroje; výrobce ji vede podle DIN 46228 pod objednacím kódem DI 35-16.
Klíčové vlastnosti
- Průřez a délka: pro jeden laněný vodič 35 mm², délka kovové dutinky 16,0 mm, celková délka s límcem 30,0 mm.
- Izolační límec: béžový, z polypropylenu, vnitřní průměr límce 12,7 mm; barva odpovídá standardnímu barevnému kódu GPH pro daný průřez.
- Materiál: dutinka z mědi, galvanicky pocínovaná.
- Rozměry dutinky: vnitřní průměr 8,3 mm, tloušťka stěny 0,20 mm.
- Norma: výrobce ji vede podle DIN 46228.
Kam se dutinka hodí
Dutinka DI 35-16 ukončuje měděné laněné vodiče o průřezu 35 mm² před upnutím do šroubové nebo pružinové svorky, například v rozvaděči, v řadových svorkách nebo na svorkovnici přístroje. Kovová dutinka drží dráty vodiče pohromadě, takže se při utahování svorky neroztřepí, a izolační límec kryje přechod mezi izolací vodiče a dutinkou. Na plné (drátové) vodiče se podle výrobce použít nesmí.
Technické parametry a montáž
Odizolovaný konec vodiče se zasune do dutinky až k izolaci a dutinka se stiskne lisovacím nářadím pro izolované dutinky; výrobce ho vede ve svém katalogu nářadí. Podle katalogového listu GPH má kovová část vnitřní průměr 8,3 mm při tloušťce stěny 0,20 mm, izolační límec má vnitřní průměr 12,7 mm a stěnu 0,40 mm.
Kompletní specifikace
| Parametr | Hodnota |
|---|---|
| Výrobce | GPH |
| Typ | DI 35-16 |
| Jmenovitý průřez vodiče | 35 mm² |
| Barva izolace | béžová |
| Délka dutinky (l2) | 16,0 mm |
| Celková délka (l1) | 30,0 mm |
| Vnitřní průměr dutinky (d1) | 8,3 mm |
| Vnitřní průměr izolačního límce (d2) | 12,7 mm |
| Tloušťka stěny dutinky (s1) | 0,20 mm |
| Tloušťka stěny límce (s2) | 0,40 mm |
| Provedení | izolovaná |
| Materiál dutinky | měď, galvanicky pocínovaná |
| Materiál izolace | polypropylen |
| Teplotní stálost | -20 °C až +105 °C |
| Určení | Cu laněné vodiče (nelze použít pro plné vodiče) |
| Norma (list GPH) | DIN 46228 |
| Objednací kód GPH | DI 35-16 |
| EAN | 8591120045504 |
| Hmotnost (1 ks) | 1,4 g |
Časté dotazy
Lze dutinku použít na plný drátový vodič?
Ne. Výrobce ji určuje pro měděné laněné vodiče a pro plné vodiče ji výslovně vylučuje.
V jakém rozsahu teplot dutinka vydrží?
Katalogový list GPH uvádí teplotní stálost -20 °C až +105 °C.
Z čeho je izolační límec?
Z polypropylenu; límec má béžovou barvu.
Bezpečnostní upozornění
Výrobek je určen k zabudování do elektrického rozvodu. Montáž, připojení, údržbu i demontáž smí provádět pouze osoba s odbornou způsobilostí v elektrotechnice podle zákona č. 250/2021 Sb. a nařízení vlády č. 194/2022 Sb. Před každým zásahem odpojte zařízení od napětí a ověřte beznapěťový stav. Postupujte podle návodu výrobce a ČSN 33 2000.
