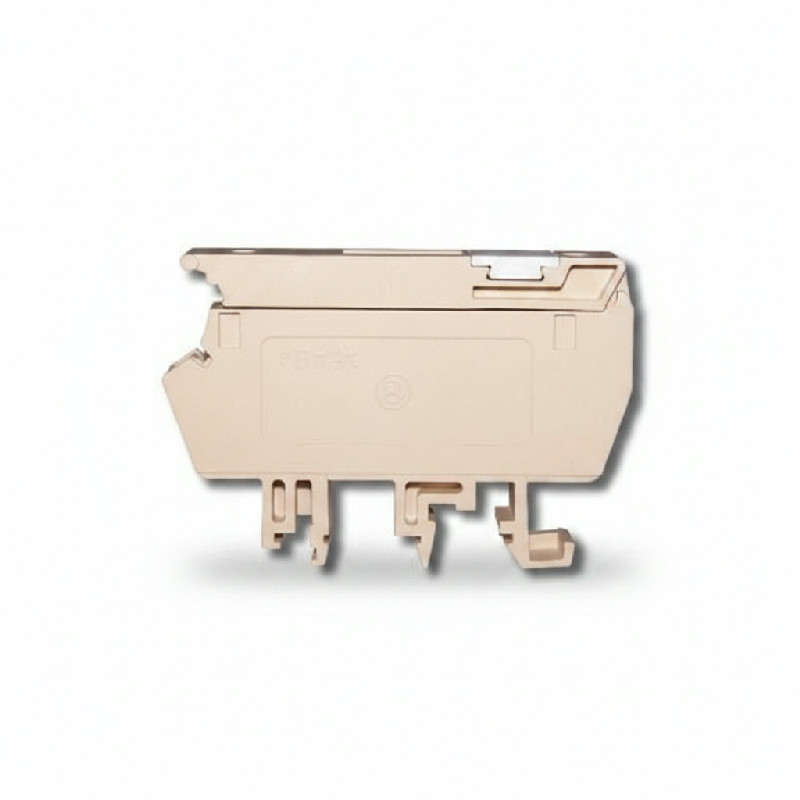

Pojistková svorka Elektro Bečov RSP A 4, A631140 – pojistka 6,3 × 32 mm, 12,5 A
Elektro Bečov RSP A 4 (objednací číslo A631140) je řadová pojistková svorka pro trubičkové tavné pojistkové vložky 6,3 × 32 mm a vodiče se jmenovitým průřezem 4 mm². Jmenovitý proud je 12,5 A, montuje se na lištu TH 15, TH 35 nebo G 32.
Klíčové vlastnosti
- Pojistková vložka: tavná trubičková vložka F, T, 6,3 × 32 mm, výrobce doporučuje keramickou; maximální rozptýlený výkon Pvk 2 W.
- Proud a napětí: jmenovitý proud 12,5 A, jmenovité izolační napětí Ui 500 V AC / DC, krátkodobý výdržný proud 1500 A.
- Krytí: IP 20 při zavřeném nosiči pojistky, při otevřeném nosiči je krytí živých částí IP 10.
- Vodiče: jmenovitý průřez 4 mm²; tuhý plný 0,5 ÷ 6 mm², tuhý slaněný i ohebný 0,5 ÷ 4 mm², ohebný s izolovanou dutinkou nejvýše 4 mm².
- Materiál: pouzdro z polyamidu PA 6, V0 podle UL 94, bez halogenů; elektrovodná část z mosazi galvanicky cínované, kontaktní část z cínovaného bronzu.
Kam se svorka hodí
Pojistková svorka RSP A 4 nese tavnou pojistkovou vložku 6,3 × 32 mm přímo v řadě svorek na liště. Pojistkové svorky lze podle výrobce zařadit do obvodu se střídavým i stejnosměrným napětím; při stejnosměrném napětí je nutné dodržet polaritu kladného pólu vyznačeného na svorce. Na konci řady svorka nepotřebuje ukončovací přepážku.
Technické parametry a montáž
Svorky lze upnout na nosné lišty TH 15, TH 35 × 7,5, TH 35 × 15 a G 32. U vodorovně uložených svorek výrobce doporučuje takovou polohu, aby se nosič pojistky vyklápěl směrem dolů. Vodič se odizoluje na 9,5 mm, upínací šroub M3 se dotahuje momentem 0,5 Nm (šroubovák PH 0), vnější průměr dutinky nejvýše 3,5 mm. Rozměry (šířka / výška / délka) jsou 10,5 / 46 / 68,5 mm, hmotnost 21 g, provozní teplota -40 ÷ +55 °C. Výrobce uvádí normu ČSN EN 60947-7-3.
Kompletní specifikace
| Parametr | Hodnota |
|---|---|
| Výrobce | Elektro Bečov |
| Typ | RSP A 4 |
| Objednací číslo | A631140 |
| EAN | 8595155003539 |
| Jmenovitý průřez vodiče | 4 mm² |
| Rozsah připojitelnosti | 0,5 ÷ 6 mm² |
| Jmenovitý proud | 12,5 A |
| Krátkodobý výdržný proud | 1500 A |
| Jmenovité izolační napětí Ui | 500 V AC / DC |
| Jmenovité impulsní výdržné napětí | 4 kV |
| Utahovací moment | 0,5 Nm |
| Nástroj | Šroubovák PH 0 |
| Způsob montáže | TH 15, TH 35, G 32 |
| Stupeň znečištění | 2 |
| Krytí (zavřený / otevřený nosič pojistky) | IP 20 / IP 10 |
| Provozní teplota | -40 ÷ +55 °C |
| Počet připojovacích míst | 2 |
| Počet pater svorky | 1 |
| Nutnost ukončovací přepážky na konci řady | ne |
| Maximální rozptýlený výkon Pvk | 2 W |
| Velikost tavné pojistkové vložky | F, T, 6,3 × 32 mm |
| Rozměry (šířka / výška / délka) | 10,5 / 46 / 68,5 mm |
| Hmotnost | 21 g |
| Typ doporučené pojistky | keramická |
| Tuhý plný vodič | 0,5 ÷ 6 mm² |
| Tuhý slaněný vodič | 0,5 ÷ 4 mm² |
| Ohebný slaněný vodič | 0,5 ÷ 4 mm² |
| Dva vodiče (tuhý plný, tuhý slaněný, ohebný slaněný) | 0,5 ÷ 1,5 mm² |
| Tři vodiče (tuhý plný, tuhý slaněný, ohebný slaněný) | 0,5 ÷ 1 mm² |
| Ohebný vodič s izolovanou dutinkou (max.) | 4 mm² |
| Délka odizolovaného vodiče | 9,5 mm |
| Maximální vnější průměr dutinky | 3,5 mm |
| Upínací šroub | M3 |
| Izolační pouzdro | Polyamid (PA), hořlavost V0, bez halogenů |
| Elektrovodná část | Mosaz (galvanicky pokoveno) |
| Upevňovací část | Ocel (galvanicky pokoveno) |
| Norma | ČSN EN 60947-7-3 |
Časté dotazy
Jakou pojistku do svorky použít?
Tavnou trubičkovou pojistkovou vložku F, T, 6,3 × 32 mm; výrobce doporučuje keramickou.
Lze svorku použít ve stejnosměrném obvodu?
Ano. Při stejnosměrném napětí je nutné dodržet polaritu kladného pólu vyznačeného na svorce.
Na jakou lištu se svorka montuje?
Na lištu TH 15, TH 35 nebo G 32.
Bezpečnostní upozornění
Výrobek je určen k zabudování do elektrického rozvodu. Montáž, připojení, údržbu i demontáž smí provádět pouze osoba s odbornou způsobilostí v elektrotechnice podle zákona č. 250/2021 Sb. a nařízení vlády č. 194/2022 Sb. Před každým zásahem odpojte zařízení od napětí a ověřte beznapěťový stav. Postupujte podle návodu výrobce a ČSN 33 2000.
