K2 Systems – Svorka OneEnd Universal 30-42mm koncová stříbrná

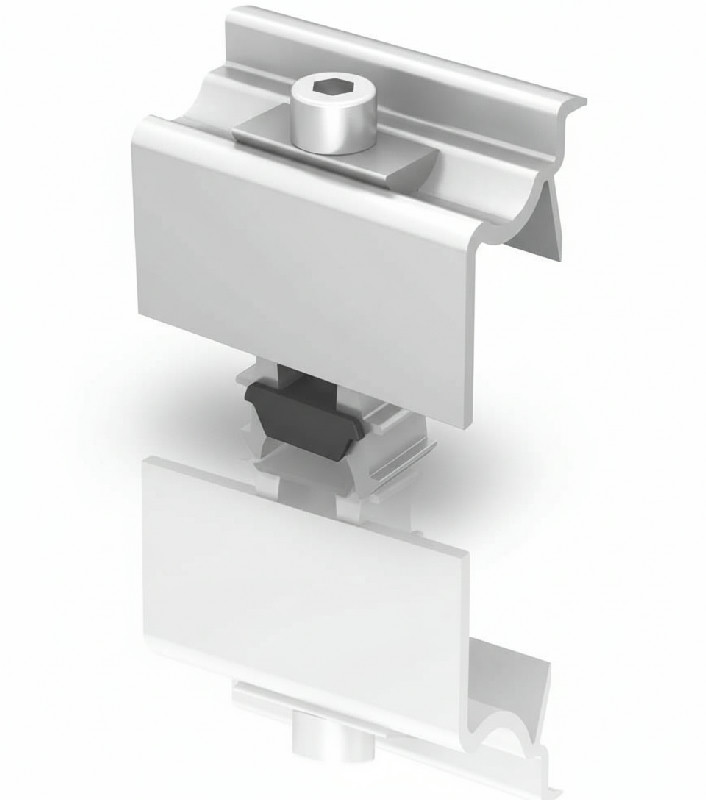

K2 Systems Universal End Clamp OneEnd – koncová svorka modulu pro rám 30–42 mm

K2 Systems Universal End Clamp OneEnd je koncová svorka fotovoltaického modulu. Univerzální koncová svorka s funkcí „click“ upíná fotovoltaické moduly s výškou rámu 30–42 mm. Výrobce díl zařazuje do montážních systémů K2 BasicRail, K2 GreenRoof Vento, K2 MiniRail MK2, K2 MultiAngle, K2 MultiRail, K2 SingleRail, K2 SolidRail, K2 TiltUp Vento, K2 Universal KL-Clamp, materiál je hliník EN AW-6063 T66, nerezová ocel A2-70, nerezová ocel 1.4301, polyamid.

Klíčové vlastnosti

• Výška rámu modulu: 30–42 mm.
• Montáž: univerzální svorka s funkcí „click“.
• Není kompatibilní s: K2 Dome 6 System, K2 FlatRail, SolidRail L / LS / XL, CrossRail 62 / 90.
• Utahovací moment (návod K2 SingleRail): 16 Nm.
• Materiál: hliník EN AW-6063 T66, nerezová ocel A2-70, nerezová ocel 1.4301, polyamid.
• Montážní systémy: K2 BasicRail, K2 GreenRoof Vento, K2 MiniRail MK2, K2 MultiAngle, K2 MultiRail, K2 SingleRail, K2 SolidRail, K2 TiltUp Vento, K2 Universal KL-Clamp.

Kam se díl hodí

Svorka není kompatibilní se systémem K2 Dome 6, s lištou K2 FlatRail, s lištami SolidRail L, LS a XL ani s CrossRail 62 a 90.

Technické parametry a montáž

Montážní návod systému K2 SingleRail předepisuje pro všechny modulové svorky utahovací moment 16 Nm. Způsob a oblast upnutí modulu je nutné ověřit v montážním návodu a katalogovém listu výrobce modulu. Hmotnost jednoho kusu je podle výrobce 0,087 kg.

Kompletní specifikace

Časté dotazy

Jakým momentem se díl utahuje?
Montážní návod systému K2 SingleRail předepisuje pro všechny modulové svorky utahovací moment 16 Nm.

S čím díl není kompatibilní?
Svorka není kompatibilní se systémem K2 Dome 6, s lištou K2 FlatRail, s lištami SolidRail L, LS a XL ani s CrossRail 62 a 90.

Co ověřit před upnutím modulu?
Způsob a oblast upnutí modulu je nutné ověřit v montážním návodu a katalogovém listu výrobce modulu.

Bezpečnostní upozornění

Výrobek je upevňovací prvek, nikoli elektrický přístroj. Používejte jej pouze k účelu, pro který je určen, a podle návodu výrobce. Vrtáte-li do podkladu, ověřte předem, že v něm nevede elektrický rozvod ani jiné potrubí. Zásah do elektrického rozvodu, jehož je výrobek součástí, smí provádět pouze osoba s odbornou způsobilostí v elektrotechnice podle zákona č. 250/2021 Sb. a nařízení vlády č. 194/2022 Sb.

Výrobce K2 Systems v montážních návodech uvádí: montáž smějí provádět jen kvalifikovaní a proškolení montéři; před montáží je nutné ověřit statické požadavky na místě a únosnost střechy; při výšce okapu nad 3 m se pracuje se zajištěním proti pádu; nosí se ochranná přilba, pracovní obuv a rukavice a po celou dobu montáže mají být na místě nejméně dvě osoby. Na střešní háky, lišty ani šrouby nestoupejte, nejsou to stupačky. Pospojování a uzemnění dílů se provádí podle národních předpisů a je nutné dodržet i montážní návod výrobce fotovoltaického modulu.
