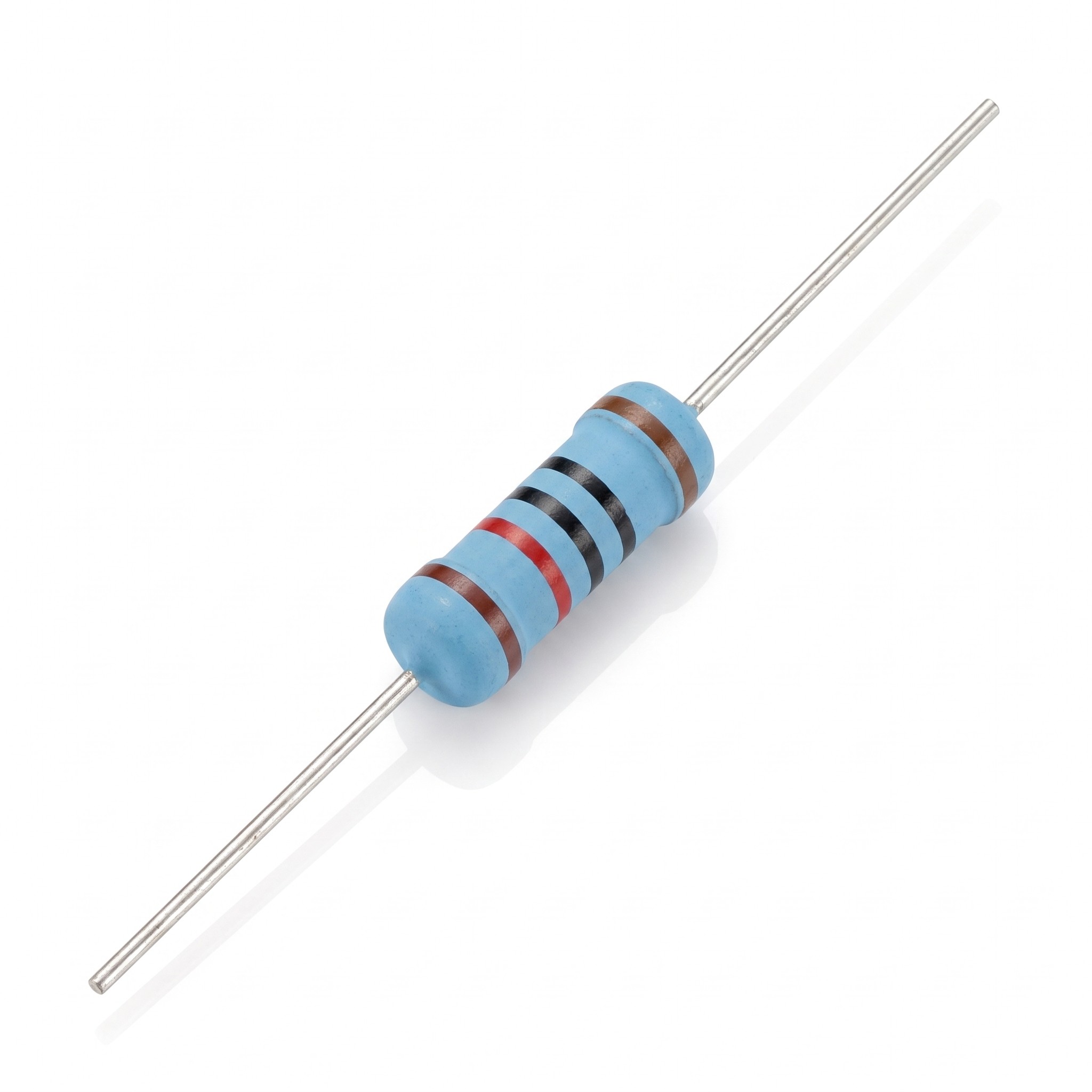

Vishay – Metalizovaný rezistor MBB/SMA 0207, 120 Ω, ±1 %, 50 ppm/K, vývodový
- Kompletní specifikace
- Hodnocení 0
- Komentáře 0
- Vishay – Metalizovaný rezistor MBB/SMA 0207, 120 Ω, ±1 %, 50 ppm/K, vývodovýSkladem více než > 5 ks1 Kč/ ks0,83 Kč bez DPH
Stav zboží: Nové.
Nový, nepoužitý výrobek v původním balení.
Záruka 24 měsíců.Jak posuzujeme stav zboží.
Vishay MBB/SMA 0207 – metalizovaný vývodový rezistor, podle objednacího listu 120 Ω (MBB02070C1200FCT00)
Vishay MBB02070C1200FCT00 je podle objednacího listu rezistor s odporem 120 Ω z řady MBB/SMA 0207 od Vishay Beyschlag. Pro tuto řadu uvádí datasheet Vishay metalizovaný (tenkovrstvý) vývodový rezistor s tělem o průměru nejvýše 2,5 mm a délce nejvýše 6,5 mm, vývody o průměru 0,6 mm, jmenovitým zatížením P70 0,4 W ve standardním a 0,6 W ve výkonovém režimu a rozsahem provozních teplot −55 až +155 °C. Podle klíče objednacích čísel z datasheetu znamená písmeno C teplotní koeficient ±50 ppm/K a F toleranci ±1 %. Prodává se po 1 kusu.
Klíčové vlastnosti
- Odpor: podle objednacího listu 120 Ω; hodnotu a toleranci nese barevný kód na těle podle IEC 60062.
- Tolerance a teplotní koeficient: podle klíče objednacích čísel Vishay F = ±1 % a C = ±50 ppm/K.
- Zatížení: P70 0,4 W ve standardním a 0,6 W ve výkonovém režimu, teplota vrstvy nejvýše 125, resp. 155 °C.
- Rozměry: tělo o průměru nejvýše 2,5 mm a délce nejvýše 6,5 mm, vývody o průměru 0,6 mm.
- Konstrukce: kovová vrstva na keramickém tělísku, měděné vývody pocínované čistým cínem, světle modrý ochranný lak.
- Prostředí: provozní teploty −55 až +155 °C, bez olova, RoHS.
Kam se přístroj hodí
Vishay určuje rezistory řady MBB/SMA 0207 pro průmyslovou, telekomunikační, automobilovou a lékařskou elektroniku. Osazují se do desek plošných spojů ručně i strojově; Vishay je uvádí pro automatické osazovací stroje i pro stroje, které vývody stříhají a ohýbají.
Technické parametry a montáž
Vývody z mědi pocínované čistým cínem se pájejí vlnou nebo ponorem a podle Vishay snesou bezolovnaté i olovnaté pájení. Hodnotu a toleranci nesou čtyři nebo pět barevných proužků podle IEC 60062. Objednací číslo MBB02070C1200FCT00 z objednacího listu se čte podle klíče v datasheetu Vishay: MBB0207 je řada, 0 neutrální provedení, C teplotní koeficient ±50 ppm/K, 1200 odpor 120 Ω (tři číslice hodnoty a násobitel), F tolerance ±1 % a koncové 00 standardní provedení.
Kompletní specifikace
| Parametr | Hodnota |
|---|---|
| Výrobce | Vishay (Vishay Beyschlag) |
| Řada / velikost | MBB/SMA 0207 (DIN 0207, CECC B) |
| Druh | metalizovaný (tenkovrstvý) vývodový rezistor |
| Tolerance (kód F) | ±1 % |
| Teplotní koeficient (kód C) | ±50 ppm/K |
| Provedení (kód 0) | neutrální, standardní výrobek bez schválení CECC |
| Jmenovité zatížení P70 | 0,4 W (standard), 0,6 W (power) |
| Max. teplota odporové vrstvy | 125 °C (standard), 155 °C (power) |
| Klimatická kategorie | −55/+125/56 (standard), −55/+155/56 (power) |
| Rozsah provozních teplot | −55 až +155 °C |
| Rozměry (Ø max. / délka těla max. / Ø vývodu) | 2,5 mm / 6,5 mm / 0,6 mm |
| Hmotnost 1 ks | 220 mg |
| Konstrukce | kovová vrstva na keramickém tělísku, ocelové čepičky |
| Vývody | měď pocínovaná čistým cínem (100 %) |
| Povrch a značení | světle modrý ochranný lak, čtyři nebo pět barevných proužků podle IEC 60062 |
| Pájení | vlnou nebo ponorem; bez olova |
| RoHS | 2011/65/EU ve znění 2015/863/EU |
Časté dotazy
Jaký odpor má rezistor?
Podle objednacího listu 120 Ω; odpovídá tomu kód 1200 v objednacím čísle MBB02070C1200FCT00 (tři číslice hodnoty a násobitel).
Jaké zatížení rezistor snese?
Vishay uvádí pro řadu MBB/SMA 0207 P70 0,4 W ve standardním režimu a 0,6 W ve výkonovém režimu, kdy vrstva smí mít až 155 °C.
Co znamenají písmena v objednacím čísle?
Podle klíče Vishay značí C teplotní koeficient ±50 ppm/K, F toleranci ±1 % a 0 neutrální provedení.
