Schneider Electric – LRD01 Jisticí nadproudové relé tř.10A, pro stykače D09-D38, 0,1-0,16A
- Kompletní specifikace
- Hodnocení 0
- Komentáře 0
- Související zboží8
- Schneider Electric – LRD01 Jisticí nadproudové relé tř.10A, pro stykače D09-D38, 0,1-0,16ASkladem poslední 1 ks999 Kč/ ks825,62 Kč bez DPH
Stav zboží: Nové.
Nový, nepoužitý výrobek v původním balení.
Záruka 24 měsíců.Jak posuzujeme stav zboží.

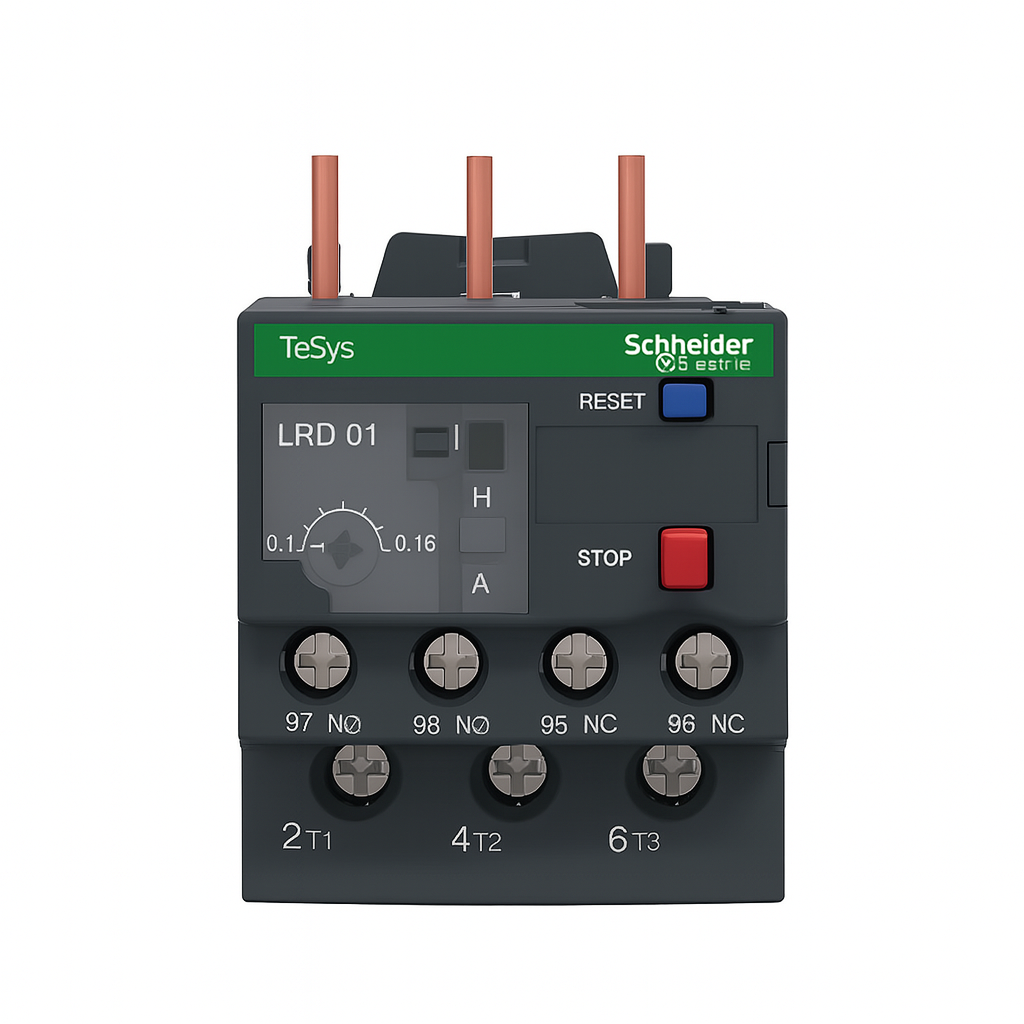

Tepelné nadproudové relé Schneider Electric TeSys LRD01 – 0,1–0,16 A, třída 10A
Schneider Electric LRD01 je diferenciální tepelné nadproudové relé řady TeSys Deca k ochraně motoru s rozsahem nastavení 0,1–0,16 A a vypínací třídou 10A, které vypíná i při výpadku fáze. Montuje se přímo pod stykače LC1D09, LC1D12, LC1D18, LC1D25, LC1D32 a LC1D38 v rozvaděči, se zvláštním příslušenstvím i samostatně na lištu nebo desku.
Klíčové vlastnosti
- Nastavení: proud Ir v rozsahu 0,1–0,16 A, vypínací práh 1,14 ± 0,06 Ir, třída 10A (IEC 60947-4-1).
- Výpadek fáze: relé vypne, když ve dvou fázích teče 130 % Ir a třetí fáze je na nule.
- Pomocné kontakty: 1 Z + 1 V, Ith 5 A, zatížitelnost 3 A při 120 V (AC-15), 0,22 A při 125 V (DC-13).
- Teplotní kompenzace: v rozsahu -20 až 60 °C.
- Ovládání: červené tlačítko Stop, modré tlačítko Reset.
Kam se přístroj hodí
Relé LRD01 doplňuje stykač TeSys Deca o ochranu motoru proti přetížení; výrobce uvádí kompatibilitu se stykači LC1D09, LC1D12, LC1D18, LC1D25, LC1D32 a LC1D38. Pracuje v sítích AC i DC, výkonový obvod má jmenovité pracovní napětí 690 V AC, 0–400 Hz. Nastavený proud musí odpovídat chráněnému motoru a jeho rozběhu; třída 10A určuje dobu vypnutí při přetížení podle IEC 60947-4-1.
Technické parametry a montáž
Rozměry jsou 66 × 45 × 70 mm (výška × šířka × hloubka), hmotnost 0,124 kg. Výkonový obvod má šroubové svorky pro jeden vodič: tuhý 1–6 mm², ohebný bez koncovky 1,5–10 mm², ohebný s koncovkou 1–4 mm². Ovládací obvod přijme dva vodiče 1–2,5 mm². Utahovací moment: výkonový obvod 1,7 Nm, ovládací obvod 1,7 Nm. Krytí IP20, provozní teplota -20 až 60 °C bez snížení zatížení.
Kompletní specifikace
| Parametr | Hodnota |
|---|---|
| Výrobce | Schneider Electric |
| Řada | TeSys Deca (TeSys LRD) |
| Reference | LRD01 |
| EAN | 3389110346718 |
| Druh přístroje | tepelné nadproudové relé (diferenciální) |
| Rozsah nastavení | 0,1–0,16 A |
| Vypínací třída | třída 10A (IEC 60947-4-1) |
| Vypínací práh | 1,14 ± 0,06 Ir |
| Citlivost na výpadek fáze | vypnutí při 130 % Ir ve dvou fázích, třetí fáze na nule |
| Kompatibilní stykače | LC1D09, LC1D12, LC1D18, LC1D25, LC1D32, LC1D38 |
| Druh sítě | AC i DC |
| Jmenovité pracovní napětí Ue, výkonový obvod | 690 V AC, 0–400 Hz |
| Jmenovité izolační napětí Ui, výkonový obvod | 690 V (IEC 60947-4-1) |
| Jmenovité impulzní výdržné napětí Uimp | 6 kV |
| Pomocné kontakty | 1 Z + 1 V |
| Ith pomocného obvodu | 5 A |
| Zatížitelnost pomocných kontaktů | 3 A při 120 V (AC-15), 0,22 A při 125 V (DC-13) |
| Ovládání | červené tlačítko Stop, modré tlačítko Reset |
| Teplotní kompenzace | -20 až 60 °C |
| Montáž | pod stykač; na lištu nebo desku se zvláštním příslušenstvím |
| Připojení výkonového obvodu, 1 vodič | tuhý 1–6 mm², ohebný bez koncovky 1,5–10 mm², ohebný s koncovkou 1–4 mm² |
| Připojení ovládacího obvodu, 2 vodiče | 1–2,5 mm² |
| Utahovací moment | výkonový obvod 1,7 Nm, ovládací obvod 1,7 Nm |
| Krytí | IP20 |
| Provozní teplota | -20 až 60 °C bez snížení zatížení |
| Rozměry (v × š × h) | 66 × 45 × 70 mm |
| Hmotnost | 0,124 kg |
| Normy | IEC 60947-4-1, IEC 60947-5-1 |
Časté dotazy
Ke kterým stykačům relé patří?
Podle výrobce ke stykačům TeSys Deca LC1D09, LC1D12, LC1D18, LC1D25, LC1D32 a LC1D38; montuje se přímo pod ně.
Na jaké napětí je relé izolováno?
Jmenovité izolační napětí výkonového obvodu Ui je 690 V (IEC 60947-4-1), jmenovité impulzní výdržné napětí Uimp 6 kV.
Lze relé použít ve stejnosměrném obvodu?
Ano, výrobce uvádí druh sítě AC i DC.
Bezpečnostní upozornění
Výrobek je určen k zabudování do elektrického rozvodu. Montáž, připojení, údržbu i demontáž smí provádět pouze osoba s odbornou způsobilostí v elektrotechnice podle zákona č. 250/2021 Sb. a nařízení vlády č. 194/2022 Sb. Před každým zásahem odpojte zařízení od napětí a ověřte beznapěťový stav. Postupujte podle návodu výrobce a ČSN 33 2000.
