- Schneider Electric – Jistič Acti9 iC60N 1P 10A B A9F03110
Schneider Electric – Jistič Acti9 iC60N 1P 10A B A9F03110
- Kompletní specifikace
- Hodnocení 0
- Komentáře 0
- Související zboží8
- Schneider Electric – Jistič Acti9 iC60N 1P 10A B A9F03110Skladem poslední 4 ks69 Kč/ ks57,02 Kč bez DPH
Stav zboží: Nové.
Nový, nepoužitý výrobek v původním balení.
Záruka 24 měsíců.Jak posuzujeme stav zboží.

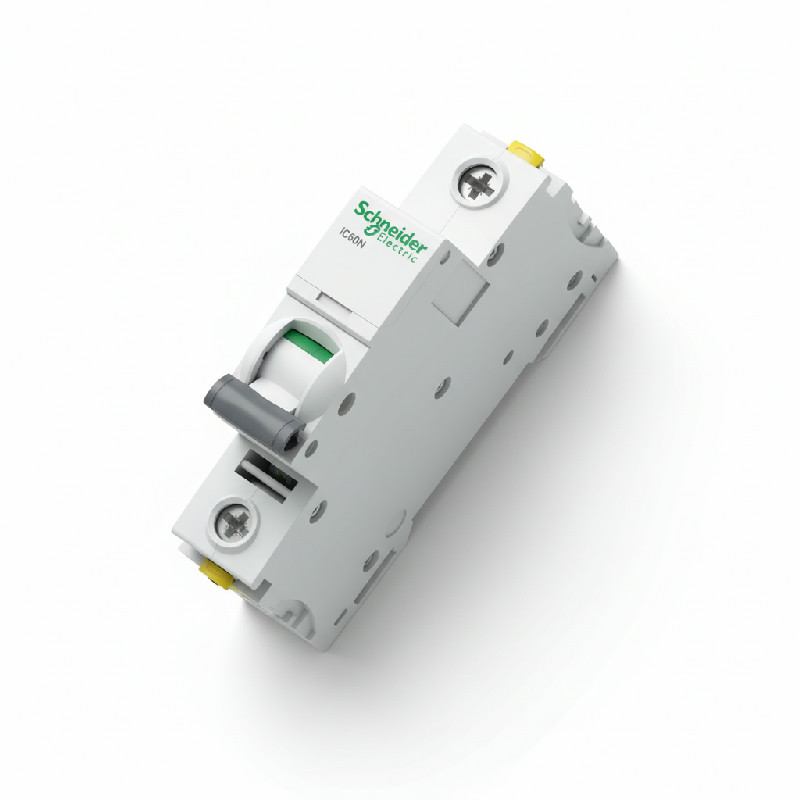

Jistič Schneider Electric Acti9 iC60N A9F03110 – 1P, 10 A, charakteristika B
Schneider Electric A9F03110 je jednopólový jistič Acti9 iC60N se jmenovitým proudem 10 A a vypínací charakteristikou B. Jmenovitá zkratová schopnost Icn je 6000 A při 230 V AC podle EN/IEC 60898-1, mezní vypínací schopnost Icu 10 kA při 220–240 V AC podle EN/IEC 60947-2. Montuje se nacvaknutím na lištu DIN 35 mm v rozvodnici a zabírá jeden modul šířky 18 mm.
Klíčové vlastnosti
- Charakteristika B: okamžitá spoušť 4 × In ± 20 %.
- Vypínací schopnost: Icn 6000 A při 230 V AC, Icu 10 kA při 220–240 V AC, Ics 7,5 kA při 220–240 V AC (75 % Icu).
- Třída omezení: 3 (EN/IEC 60898-1).
- Signalizace: indikace polohy kontaktů, indikace vybavení.
- Izolace: Ui 500 V AC, Uimp 6 kV.
Kam se přístroj hodí
Jistič chrání jeden pól obvodu 220–240 V AC proti přetížení a zkratu. Charakteristika B má okamžitou spoušť 4 × In ± 20 %; vhodnost jističe pro konkrétní obvod je nutné ověřit podle velikosti a délky rozběhového proudu, impedance smyčky a požadované doby odpojení. Výrobce uvádí i napětí 12–60 V AC, 100–133 V AC, 12–60 V DC a 60–72 V DC; pro použití v DC obvodu je nutné dodržet polaritu a schéma zapojení předepsané výrobcem. Podle EN/IEC 60898-1 i EN/IEC 60947-2 je jistič vhodný k odpojování.
Technické parametry a montáž
Upevňuje se nacvaknutím na lištu DIN 35 mm, lze připojit hřebenovou propojku. Rozměry jsou 91 × 18 × 78,5 mm (výška × šířka × hloubka), hmotnost 0,125 kg. Dvojité svorky nahoře i dole přijmou jeden měděný vodič: tuhý 1–25 mm², ohebný 1–16 mm²; délka odizolování 14 mm, utahovací moment 2 Nm. Krytí IP20; IP40 v modulové skříni, provozní teplota -35 až 70 °C.
Kompletní specifikace
| Parametr | Hodnota |
|---|---|
| Výrobce | Schneider Electric |
| Řada | Acti9 iC60N |
| Reference | A9F03110 |
| EAN | 3606480439674 |
| Druh přístroje | jistič (miniaturní jistič MCB) |
| Počet pólů | 1P, 1 chráněný pól |
| Jmenovitý proud In | 10 A |
| Vypínací charakteristika | B |
| Okamžitá spoušť | 4 × In ± 20 % |
| Jmenovitá zkratová schopnost Icn (EN/IEC 60898-1) | 6000 A při 230 V AC |
| Mezní zkratová vypínací schopnost Icu (EN/IEC 60947-2) | 10 kA při 220–240 V AC |
| Provozní zkratová vypínací schopnost Ics (EN/IEC 60947-2) | 7,5 kA při 220–240 V AC (75 % Icu) |
| Jmenovité pracovní napětí Ue | 220–240 V AC 50/60 Hz; dále 12–60 V AC, 100–133 V AC, 12–60 V DC, 60–72 V DC |
| Jmenovité izolační napětí Ui | 500 V AC |
| Jmenovité impulzní výdržné napětí Uimp | 6 kV |
| Třída omezení | 3 (EN/IEC 60898-1) |
| Vhodnost k odpojování | ano (EN/IEC 60898-1, EN/IEC 60947-2) |
| Kategorie užití | A (EN/IEC 60947-2) |
| Signalizace | indikace polohy kontaktů, indikace vybavení |
| Montáž | lišta DIN 35 mm, nacvaknutím; lze připojit hřebenovou propojku |
| Šířka | 18 mm (1 modul, 2 × 9 mm) |
| Připojení | dvojitá svorka nahoře i dole, 1 vodič Cu: tuhý 1–25 mm², ohebný 1–16 mm² i s dutinkou |
| Délka odizolování | 14 mm |
| Utahovací moment | 2 Nm |
| Mechanická životnost | 20000 cyklů |
| Elektrická životnost | 10000 cyklů |
| Krytí | IP20; IP40 v modulové skříni |
| Provozní teplota | -35 až 70 °C |
| Rozměry (v × š × h) | 91 × 18 × 78,5 mm |
| Hmotnost | 0,125 kg |
| Normy | IEC 60947-2, IEC 60898-1 |
Časté dotazy
Jakou životnost výrobce uvádí?
Mechanickou 20000 cyklů a elektrickou 10000 cyklů.
Jakou kategorii užití jistič má?
Kategorii A (EN/IEC 60947-2).
Jaký vodič lze do svorky připojit?
Jeden měděný vodič, tuhý 1–25 mm² nebo ohebný 1–16 mm², i s dutinkou.
Bezpečnostní upozornění
Výrobek je určen k zabudování do elektrického rozvodu. Montáž, připojení, údržbu i demontáž smí provádět pouze osoba s odbornou způsobilostí v elektrotechnice podle zákona č. 250/2021 Sb. a nařízení vlády č. 194/2022 Sb. Před každým zásahem odpojte zařízení od napětí a ověřte beznapěťový stav. Postupujte podle návodu výrobce a ČSN 33 2000.
