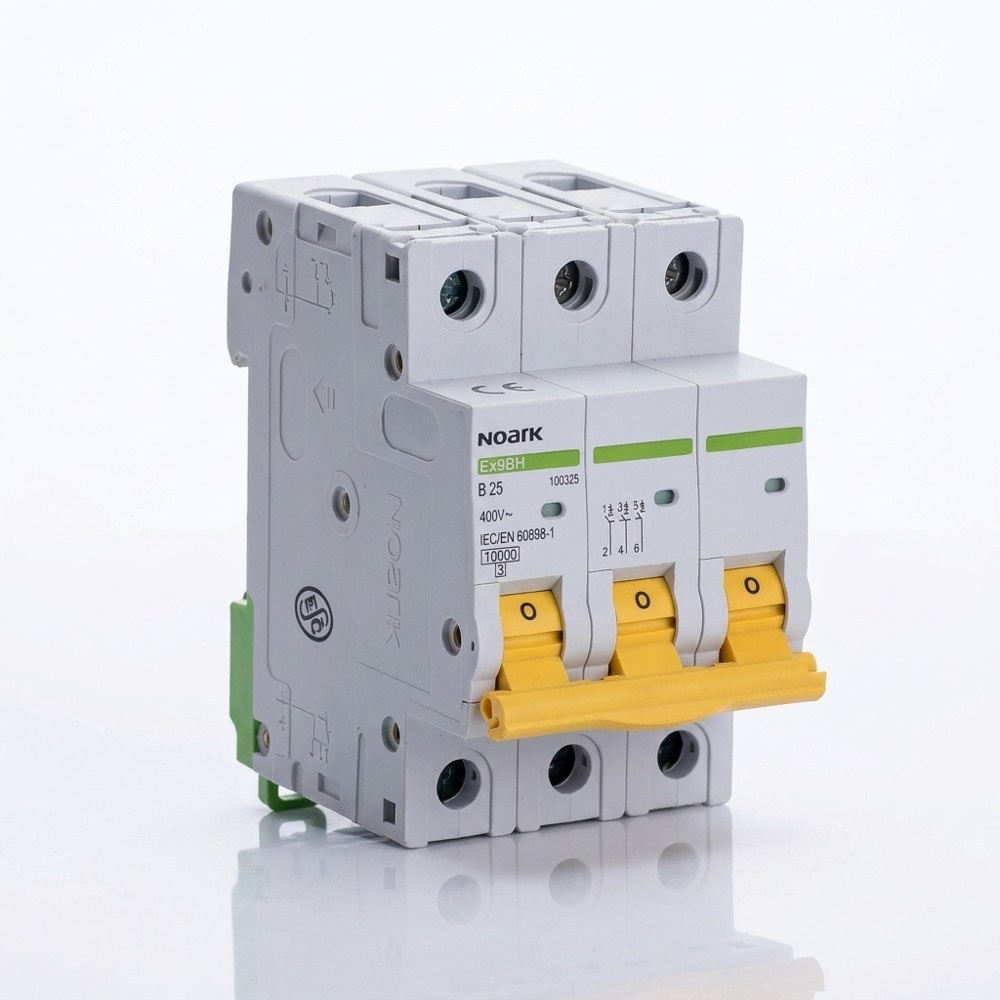

NOARK Ex9BH 100325 – jistič 3P B25, 10 kA

Třípólový jistič B25 NOARK Ex9BH se zvýšenou zkratovou odolností 10 kA

NOARK Ex9BH 3P B25 10 kA (100325) je třípólový instalační jistič (MCB) značky NOARK Electric z řady Ex9BH s vypínací charakteristikou B, jmenovitým proudem 25 A a zkratovou vypínací schopností 10 kA dle ČSN EN 60898-1, určený k ochraně třífázových okruhů 400 V proti přetížení a zkratu. Řada Ex9BH je provedení se zvýšenou vypínací schopností – mezní vypínací schopnost Icu dle IEC 60947-2 činí 15 kA při 230 V. Jistič 3P B25 se montuje na DIN lištu 35 mm, má svorky až pro 35 mm² a jako jistič 3fázový 25 A se uplatní v domovních, komerčních i průmyslových rozvaděčích.

Klíčové vlastnosti

• Jistič charakteristika B: zkratová spoušť vypíná při 3–5 × In – vhodné pro světelné a zásuvkové okruhy a odporové zátěže bez velkých rozběhových proudů.
• Vypínací schopnost 10 kA: rezerva i pro rozvaděče s vyššími zkratovými proudy.
• Icu 15 kA: mezní vypínací schopnost dle IEC 60947-2 při 230 V.
• Svorky 1–35 mm²: pojmou i silnější přívodní vodiče.
• Příslušenství: pomocné a signální kontakty, napěťová, podpěťová a přepěťová spoušť nebo přídavný RCD blok.

Technické parametry

• Výrobce: NOARK, řada Ex9BH, obj. č. 100325
• Typ: instalační jistič (MCB), 3 póly, charakteristika B
• Jmenovitý proud In: 25 A
• Jmenovité napětí: 400 V AC (Ue 240/415 V), 50/60 Hz
• Icn (ČSN EN 60898-1): 10 kA; Icu (IEC 60947-2): 15 kA/230 V
• Uimp 6 kV
• Šířka: 3 moduly (18 mm na pól), svorky 1–35 mm²
• Montáž: DIN lišta 35 mm, zástavná hloubka 74 mm
• Ztrátový výkon: 10,5 W
• Krytí IP20, normy ČSN EN 60898-1, ČSN EN 60947-2
• Hmotnost: cca 0,36 kg

K čemu se hodí

Jistič B25 10 kA NOARK Ex9BH je vhodný do rozvaděčů, kde může být předpokládaný zkratový proud vyšší – například v hlavních a podružných rozvaděčích komerčních objektů, provozoven nebo bytových domů. Třípólový jistič B25 se typicky používá pro jištění přívodu podružné rozvodnice, průtokový ohřívač nebo jiné odporové třífázové zátěže. Svorky do 35 mm² umožňují připojit i silnější přívodní vodiče. Pro motory a stroje s velkým rozběhovým proudem je určena charakteristika C nebo D; o jištění vždy rozhoduje průřez vedení a projekt.

Časté dotazy

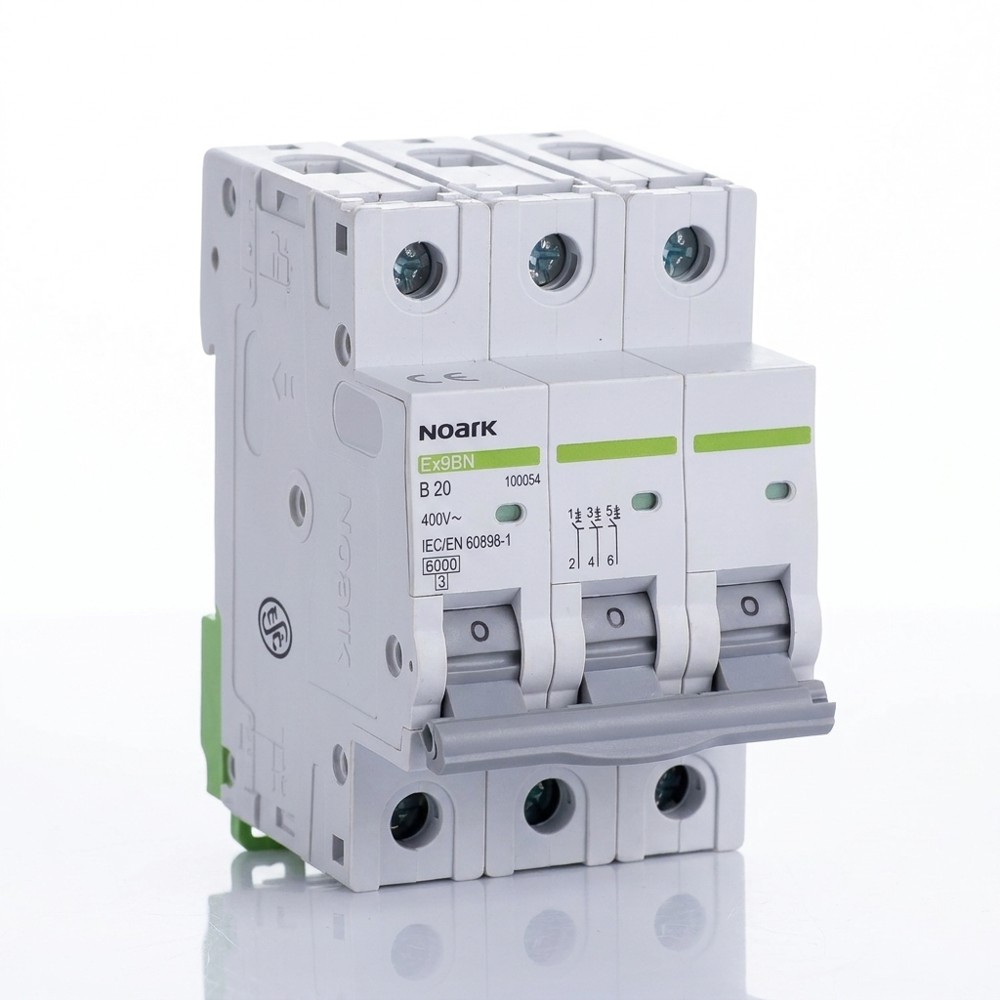

Jaký je rozdíl mezi NOARK Ex9BN a Ex9BH?
Obě řady jsou instalační jističe NOARK dle ČSN EN 60898-1. Ex9BN má jmenovitou zkratovou vypínací schopnost 6 kA, Ex9BH 10 kA, a je proto určena pro místa s vyšším zkratovým proudem.

Co znamená Icn a Icu u jističe?
Icn je jmenovitá zkratová vypínací schopnost podle ČSN EN 60898-1 pro domovní instalace, Icu je mezní vypínací schopnost podle IEC 60947-2 pro průmyslové použití. U jističe NOARK Ex9BH B25 je Icn 10 kA a Icu 15 kA při 230 V.

Jaký jistič na průtokový ohřívač 400 V?
Hodnotu jištění průtokového ohřívače předepisuje návod výrobce podle příkonu a průřezu přívodu. Protože jde o odporovou zátěž, běžně se používá třípólový jistič charakteristiky B.
