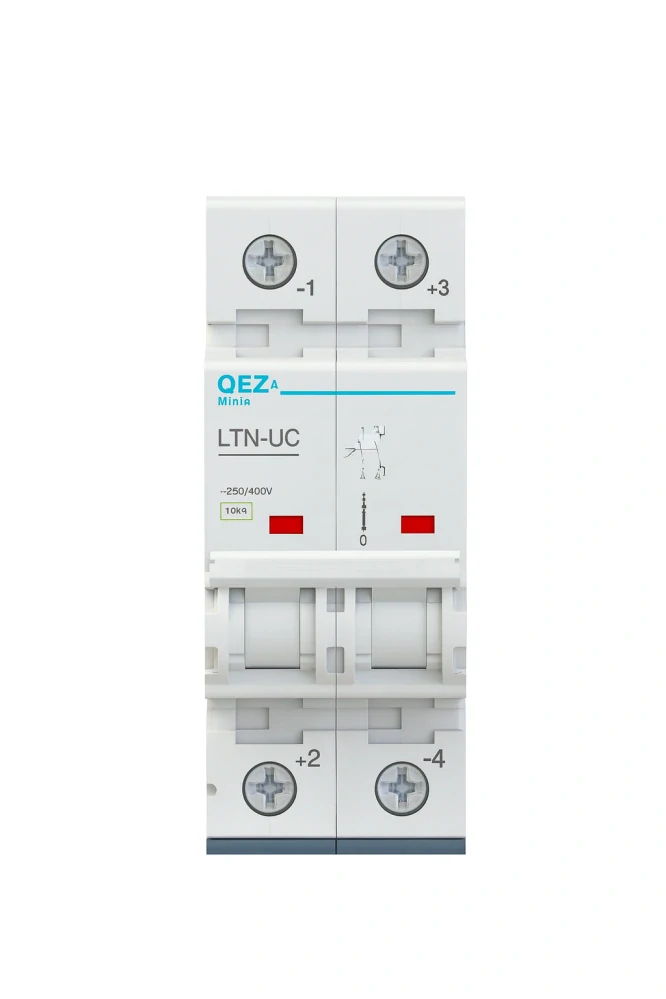

OEZ – Jistič LTN-UC-10C-2
- Kompletní specifikace
- Hodnocení 0
- Komentáře 0
- Související zboží6
- OEZ – Jistič LTN-UC-10C-2Skladem poslední 1 ks499 Kč/ ks412,40 Kč bez DPH
Dvoupólový jistič OEZ LTN-UC-10C-2 je v katalogu OEZ zařazen mezi jističe pro jištění stejnosměrných (DC) a střídavých (AC) obvodů a jistí oba póly. Jmenovitý proud je 10 A, vypínací charakteristika C, jmenovité pracovní napětí AC 230/400 V a DC 220/440 V, jmenovitá zkratová schopnost 10 kA při AC 230 V. Objednací kód OEZ:41865, EAN 8590125418658.
Technické parametry
| Parametr | Hodnota |
|---|---|
| Jmenovitý proud | 10 A |
| Vypínací charakteristika | C |
| Typ napětí | AC/DC |
| Jmenovité pracovní napětí AC | 230/400 V |
| Jmenovité pracovní napětí DC | 220/440 V |
| Min. jmenovité napětí AC | 24 V |
| Max. jmenovité napětí AC | 250/440 V |
| Min. jmenovité napětí DC | 24 V |
| Max. jmenovité napětí DC | 250 V |
| Jmenovitá zkratová schopnost / AC 230 V | 10 kA |
| Jmenovitá mezní zkratová vypínací schopnost / 230 V | 15 kA |
| Jmenovité izolační napětí | AC 250/440, DC 250 V |
| Jmenovitý kmitočet min. | 50 Hz |
| Jmenovitý kmitočet max. | 60 Hz |
| Elektrická trvanlivost | 10000 cyklů |
| Kategorie přepětí | III |
| Počet jištěných pólů | 2 |
| Současně spínaný N vodič | NE |
| Třída omezení energie | 3 |
| Možnost dalšího zařízení | ANO |
| Krytí | IP20 |
| Počet modulů | 2 |
| Počet pólů | 2 |
| Stupeň znečištění | 2 |
| Montáž | na DIN lištu |
| Mechanická trvanlivost | 10000 cyklů |
| Šířka (netto) | 35,2 mm |
| Výška (netto) | 89,8 mm |
| Hloubka (netto) | 80,3 mm |
| Hmotnost (netto) | 0,316 kg |
| Připojovací průřez Cu (plný) min. | 0,75 mm² |
| Připojovací průřez Cu (plný) max. | 35 mm² |
| Teplota okolí min. | -25 °C |
| Teplota okolí max. | 55 °C |
| Klimatická odolnost | 6 cyklů |
| Objednací kód | OEZ:41865 |
| EAN | 8590125418658 |
Použití a kompatibilita
Přístroj jistí oba póly proti přetížení a zkratu, současně spínaný N vodič nemá. Charakteristika C má podle ČSN EN 60898-1 okamžitou spoušť v rozsahu 5 až 10násobku jmenovitého proudu; vhodnost jističe pro konkrétní obvod je nutné ověřit podle velikosti a délky rozběhového proudu, impedance smyčky a požadované doby odpojení. Maximální jmenovité napětí DC na jeden pól je 250 V, zatímco jmenovité pracovní napětí DC je uvedeno jako 220/440 V — vyšší hodnota tedy předpokládá sériové zapojení obou pólů. Pro použití v DC obvodu je nutné dodržet počet sériově zapojených pólů, polaritu a schéma zapojení; podmínky zapojení si ověřte v dokumentaci OEZ.
Montáž
Jistič se montuje na DIN lištu 35 mm podle ČSN EN 60715 a zabírá 2 moduly o celkové šířce 35,2 mm. Svorky jsou určeny pro plný měděný vodič o průřezu 0,75 až 35 mm². Krytí IP20 je bez ochrany proti vodě, přístroj proto patří do rozvodnice nebo rozváděče.
Bezpečnostní upozornění
Výrobek je určen k zabudování do elektrického rozvodu. Montáž, připojení, údržbu i demontáž smí provádět pouze osoba s odbornou způsobilostí v elektrotechnice podle zákona č. 250/2021 Sb. a nařízení vlády č. 194/2022 Sb. Před každým zásahem odpojte zařízení od napětí a ověřte beznapěťový stav. Postupujte podle návodu výrobce a ČSN 33 2000.
