OEZ – Jistič LTN-20C-1
- Kompletní specifikace
- Hodnocení 0
- Komentáře 0
- Související zboží8
- OEZ – Jistič LTN-20C-1Skladem poslední 1 ks199 Kč/ ks164,46 Kč bez DPH
Stav zboží: Nové.
Nový, nepoužitý výrobek v původním balení.
Záruka 24 měsíců.Jak posuzujeme stav zboží.

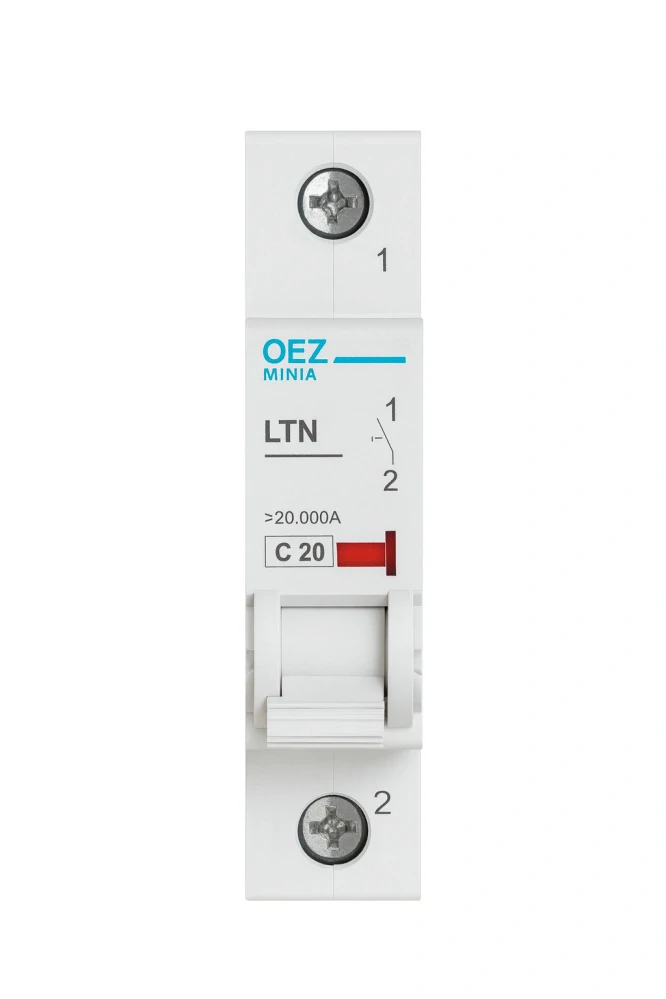

Jednopólový jistič OEZ LTN-20C-1 patří mezi modulární přístroje Minia, do skupiny LTN – jističe do 80 A (10 kA). Jmenovitý proud je 20 A, vypínací charakteristika C, jmenovitá zkratová schopnost 10 kA při AC 230 V a jmenovité pracovní napětí AC 230 V / DC 72 V. Objednací kód OEZ:41658, EAN 8590125416586.
Technické parametry
| Parametr | Hodnota |
|---|---|
| Jmenovitý proud | 20 A |
| Vypínací charakteristika | C |
| Typ napětí | AC/DC |
| Jmenovité pracovní napětí AC | 230 V |
| Jmenovité pracovní napětí DC | 72 V |
| Min. jmenovité napětí AC | 24 V |
| Max. jmenovité napětí AC | 250/440 V |
| Min. jmenovité napětí DC | 24 V |
| Max. jmenovité napětí DC | 72 V |
| Jmenovitá zkratová schopnost / AC 230 V | 10 kA |
| Jmenovitá mezní zkratová vypínací schopnost / 230 V | 20 kA |
| Jmenovité izolační napětí | AC 250 V |
| Jmenovitý kmitočet min. | 50 Hz |
| Jmenovitý kmitočet max. | 60 Hz |
| Elektrická trvanlivost | 10000 cyklů |
| Kategorie přepětí | III |
| Počet jištěných pólů | 1 |
| Současně spínaný N vodič | NE |
| Třída omezení energie | 3 |
| Možnost dalšího zařízení | ANO |
| Krytí | IP20 |
| Počet modulů | 1 |
| Počet pólů | 1 |
| Stupeň znečištění | 2 |
| Montáž | na DIN lištu |
| Mechanická trvanlivost | 10000 cyklů |
| Šířka (netto) | 17,6 mm |
| Výška (netto) | 89,8 mm |
| Hloubka (netto) | 79,7 mm |
| Hmotnost (netto) | 0,162 kg |
| Připojovací průřez Cu (plný) min. | 0,75 mm² |
| Připojovací průřez Cu (plný) max. | 35 mm² |
| Teplota okolí min. | -25 °C |
| Teplota okolí max. | 55 °C |
| Klimatická odolnost | 6 cyklů |
| Objednací kód | OEZ:41658 |
| EAN | 8590125416586 |
Použití a kompatibilita
Přístroj jistí jeden pól proti přetížení a zkratu, současně spínaný N vodič nemá. Charakteristika C má podle ČSN EN 60898-1 okamžitou spoušť v rozsahu 5 až 10násobku jmenovitého proudu. Vhodnost jističe pro konkrétní obvod je nutné ověřit podle velikosti a délky rozběhového proudu, impedance smyčky a požadované doby odpojení. Řada LTN nabízí stejný jmenovitý proud i s charakteristikou B (LTN-20B-1), která má nižší pásmo okamžité spouště.
Montáž
Jistič se montuje na DIN lištu podle ČSN EN 60715 a zabírá jeden modul o šířce 17,6 mm. Svorky jsou určeny pro plný měděný vodič o průřezu 0,75 až 35 mm². Krytí IP20 je bez ochrany proti vodě, přístroj proto patří do rozvodnice nebo rozváděče.
Bezpečnostní upozornění
Výrobek je určen k zabudování do elektrického rozvodu. Montáž, připojení, údržbu i demontáž smí provádět pouze osoba s odbornou způsobilostí v elektrotechnice podle zákona č. 250/2021 Sb. a nařízení vlády č. 194/2022 Sb. Před každým zásahem odpojte zařízení od napětí a ověřte beznapěťový stav. Postupujte podle návodu výrobce a ČSN 33 2000.
