MBS – Transformátor proudu KBR 28, 500/5 A, 1 VA, tř. 0,5
- Kompletní specifikace
- Hodnocení 0
- Komentáře 0
- MBS – Transformátor proudu KBR 28, 500/5 A, 1 VA, tř. 0,5Skladem více než > 5 ks2 199 Kč/ ks1 817,36 Kč bez DPH
Stav zboží: Nové.
Nový, nepoužitý výrobek v původním balení.
Záruka 24 měsíců.Jak posuzujeme stav zboží.

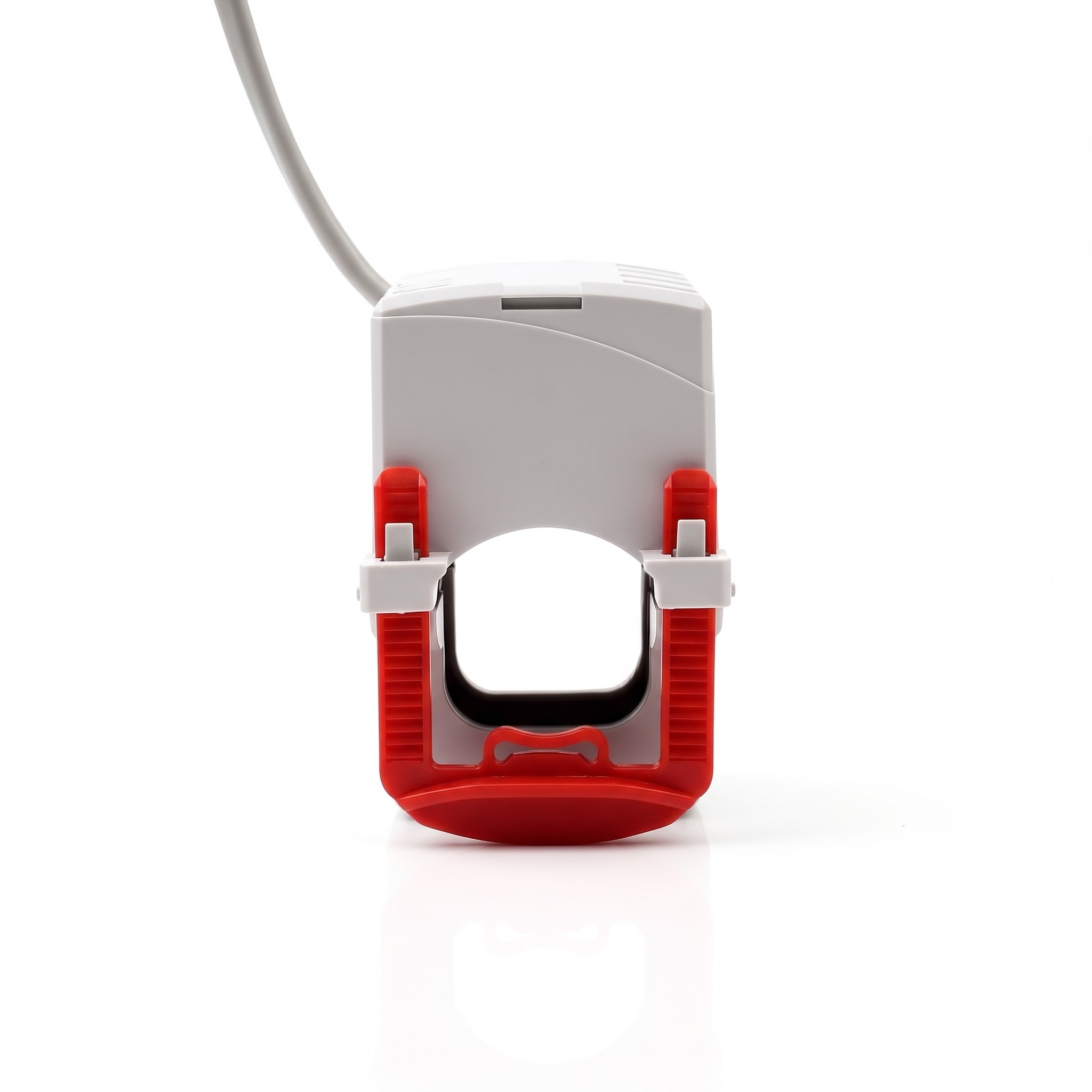

MBS KBR 28 (28-5004) – rozebíratelný transformátor proudu 500/5 A, 1 VA, třída 0,5
MBS KBR 28 (objednací číslo 28-5004, EAN 4061701090697) je měřicí transformátor proudu s dělitelným jádrem, který lze dodatečně nasadit na již uložený kabel. Tato varianta má převod 500/5 A, jmenovitý výkon 1 VA a třídu přesnosti 0,5. Otvorem projde kulatý vodič o průměru do 27,9 mm. Nejvyšší napětí soustavy Um je 0,72 kV, zkušební izolační napětí 3 kV při 50 Hz po dobu 1 minuty. Pouzdro je ze šedého polyamidu, nerozbitné a těžko hořlavé.
Klíčové vlastnosti
- Převod: 500/5 A, jmenovitý výkon 1 VA, třída přesnosti 0,5.
- Konstrukce: dělitelné jádro pro montáž na kabel, průchod pro kulatý vodič 27,9 mm.
- Izolace: Um 0,72 kV, zkušební napětí 3 kV / 50 Hz / 1 min, třída izolace E.
- Přetížitelnost: trvalý tepelný proud 1,2 × Ipr, krátkodobý proud 60 × Ipr po dobu 1 s.
- Pouzdro: šedý polyamid, nerozbitné a těžko hořlavé.
Kam se přístroj hodí
Transformátor proudu převádí proud v silovém vodiči na úměrně menší sekundární proud 5 A pro elektroměr, analyzátor sítě nebo jiný měřicí přístroj. Rozebíratelné provedení se nasazuje kolem již uloženého kabelu, takže se uplatní při doplňování měření do stávajících rozvaděčů. Pro primární proud 500 A a sekundární přístroj se zátěží do 1 VA platí třída přesnosti 0,5.
Technické parametry a montáž
Šířka transformátoru je 49 mm a výška 79,5 mm. Pracovní teplota okolí je -5 až +50 °C, skladovat jej lze při -25 až +70 °C. Nadproudový činitel uvádí výrobce na výkonovém štítku. Sekundární vývody se připojují k měřicímu přístroji dříve, než vodičem začne protékat proud; rozpojený sekundární obvod transformátoru proudu pod zatížením je nebezpečný. Výrobce uvádí normu DIN EN 61869-1/2.
Kompletní specifikace
| Parametr | Hodnota |
|---|---|
| Výrobce | MBS AG |
| Řada / typ | KBR 28 |
| Objednací číslo varianty | 28-5004 |
| EAN | 4061701090697 |
| Druh | měřicí transformátor proudu s dělitelným jádrem (kabelový) |
| Jmenovitý primární proud | 500 A |
| Jmenovitý sekundární proud | 5 A |
| Jmenovitý výkon (zátěž) | 1 VA |
| Třída přesnosti | 0,5 |
| Průchod pro kulatý vodič | 27,9 mm |
| Šířka | 49 mm |
| Výška | 79,5 mm |
| Jmenovitý trvalý tepelný proud Icth | 1,2 × Ipr |
| Jmenovitý krátkodobý tepelný proud Ith | 60 × Ipr po dobu 1 s |
| Nejvyšší napětí soustavy Um | 0,72 kV |
| Zkušební izolační napětí | 3 kV (efektivní), 50 Hz, 1 min |
| Jmenovitý kmitočet | 50 Hz |
| Třída izolace | E |
| Nadproudový činitel | uveden na výkonovém štítku |
| Pracovní teplota | -5 až +50 °C |
| Skladovací teplota | -25 až +70 °C |
| Pouzdro | nerozbitný šedý polyamid, těžko hořlavý |
| Norma | DIN EN 61869-1/2 |
Časté dotazy
Jaký je převod transformátoru?
Převod je 500/5 A při jmenovitém výkonu 1 VA a třídě přesnosti 0,5.
Jak silný kabel projde otvorem?
Kulatý vodič o průměru do 27,9 mm.
Bezpečnostní upozornění
Výrobek je určen k zabudování do elektrického rozvodu. Montáž, připojení, údržbu i demontáž smí provádět pouze osoba s odbornou způsobilostí v elektrotechnice podle zákona č. 250/2021 Sb. a nařízení vlády č. 194/2022 Sb. Před každým zásahem odpojte zařízení od napětí a ověřte beznapěťový stav. Postupujte podle návodu výrobce a ČSN 33 2000.
