- GPH – Lisovací dutinka dvojité černé DID 6-14 průřez 6mm2 délka 14mm
GPH – Lisovací dutinka dvojité černé DID 6-14 průřez 6mm2 délka 14mm
- Kompletní specifikace
- Hodnocení 0
- Komentáře 0
- Související zboží7
- GPH – Lisovací dutinka dvojité černé DID 6-14 průřez 6mm2 délka 14mmSkladem více než > 5 ks5,99 Kč/ ks4,95 Kč bez DPH
Stav zboží: Nové.
Nový, nepoužitý výrobek v původním balení.
Záruka 24 měsíců.Jak posuzujeme stav zboží.

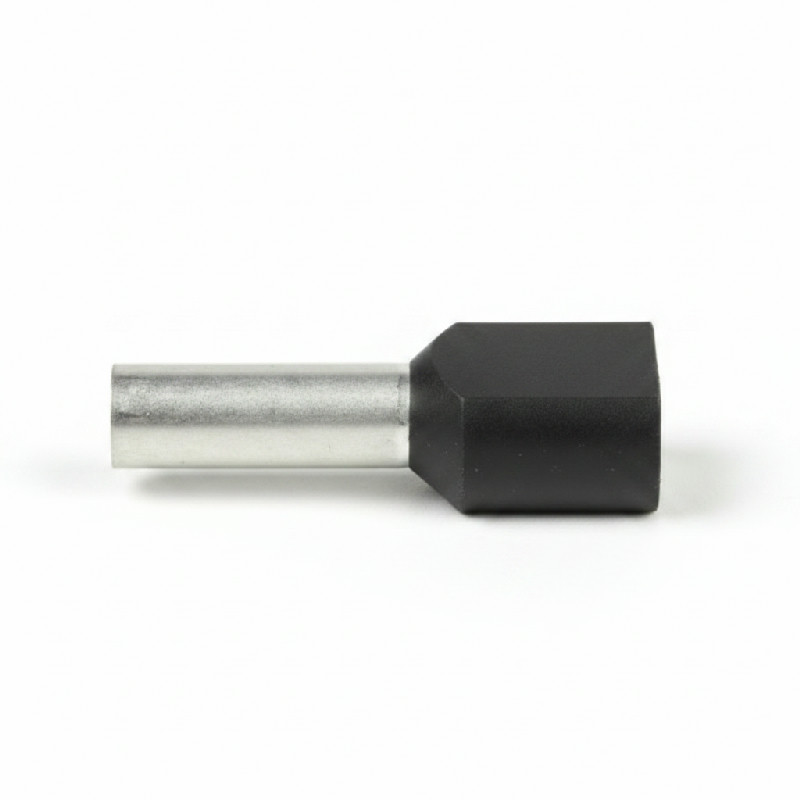

Dvojitá lisovací dutinka GPH DID 6-14 – izolovaná, 2 × 6 mm², délka 14,0 mm
GPH DID 6-14 je izolovaná dvojitá lisovací dutinka pro dva měděné laněné vodiče o průřezu 6 mm², tedy 2 × 6 mm²: oba vodiče se zasunou do jedné kovové dutinky délky 14,0 mm s černým límcem a nalisují se společně. Jednou dutinkou se tak dva vodiče připojí do jedné svorky; výrobce ji vede podle DIN 46228 pod kódem DID 6-14.
Klíčové vlastnosti
- Průřez: dva laněné vodiče po 6 mm² (2 × 6 mm²) v jedné dutince.
- Délka: kovová dutinka 14,0 mm, celková délka s límcem 25,0 mm.
- Izolační límec: černý, oválný, z polypropylenu, rozměr 9,6 × 5,8 mm; barva odpovídá standardnímu barevnému kódu GPH.
- Materiál: dutinka z mědi, galvanicky pocínovaná.
- Norma: výrobce ji vede podle DIN 46228.
Kam se dutinka hodí
Dvojitá dutinka DID 6-14 řeší připojení dvou měděných laněných vodičů 6 mm² do jedné svorky, typicky při propojování přístrojů v rozvaděči nebo při větvení na řadových svorkách. Oba vodiče drží v jedné nalisované dutince, takže se ve svorce nerozjedou ani neroztřepí. Na plné (drátové) vodiče se podle výrobce použít nesmí.
Technické parametry a montáž
Odizolované konce obou vodičů se zasunou společně do dutinky až k izolaci a dutinka se stiskne lisovacím nářadím pro dutinky; výrobce ho vede ve svém katalogu nářadí. Podle katalogového listu GPH má kovová část vnitřní průměr 4,6 mm, oválný izolační límec měří 9,6 × 5,8 mm.
Kompletní specifikace
| Parametr | Hodnota |
|---|---|
| Výrobce | GPH |
| Typ | DID 6-14 |
| Jmenovitý průřez vodiče | 2 × 6 mm² |
| Barva izolace | černá |
| Délka dutinky (l2) | 14,0 mm |
| Celková délka (l1) | 25,0 mm |
| Vnitřní průměr dutinky (d1) | 4,6 mm |
| Izolační límec (a × b) | 9,6 × 5,8 mm |
| Provedení | izolovaná dvojitá (pro dva vodiče) |
| Materiál dutinky | měď, galvanicky pocínovaná |
| Materiál izolace | polypropylen |
| Teplotní stálost | -20 °C až +105 °C |
| Určení | Cu laněné vodiče (nelze použít pro plné vodiče) |
| Norma (list GPH) | DIN 46228 |
| Objednací kód GPH | DID 6-14 |
| EAN | 8591120044811 |
| Hmotnost (1 ks) | 0,6 g |
Časté dotazy
Lze do dutinky dát dva plné drátové vodiče?
Ne. Výrobce ji určuje pro měděné laněné vodiče a pro plné vodiče ji výslovně vylučuje.
V jakém rozsahu teplot dutinka vydrží?
Katalogový list GPH uvádí teplotní stálost -20 °C až +105 °C.
Jakou barvu má izolační límec?
Límec má černou barvu podle standardního barevného kódu GPH a je z polypropylenu.
Bezpečnostní upozornění
Výrobek je určen k zabudování do elektrického rozvodu. Montáž, připojení, údržbu i demontáž smí provádět pouze osoba s odbornou způsobilostí v elektrotechnice podle zákona č. 250/2021 Sb. a nařízení vlády č. 194/2022 Sb. Před každým zásahem odpojte zařízení od napětí a ověřte beznapěťový stav. Postupujte podle návodu výrobce a ČSN 33 2000.
