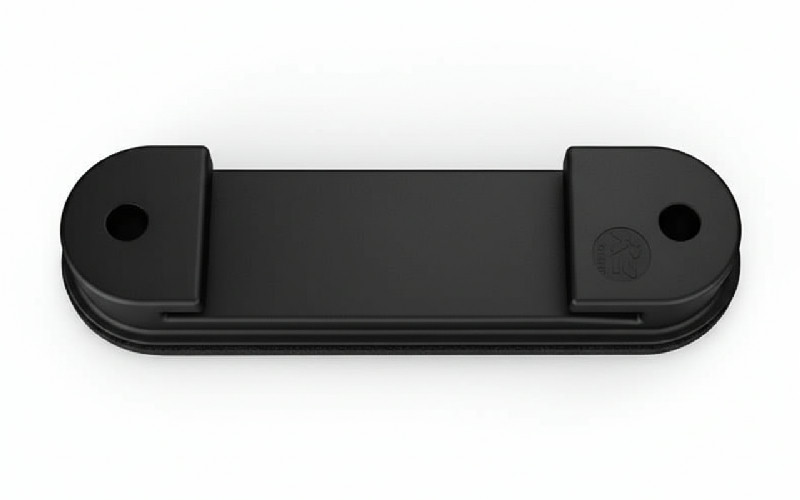

K2 Systems – Svorka BasicRail, BasicClip M RF GFM, 99 x 25 x 15 mm

K2 Systems BasicClip – úchyt lišty BasicRail na trapézový plech

K2 Systems BasicClip je úchyt BasicClip pro přímou montáž lišty K2 BasicRail na trapézový plech. BasicClip slouží k přímé montáži lišty K2 BasicRail na trapézový plech; na každý úchyt jsou potřeba 2 samořezné šrouby 6 × 38 mm, které se objednávají zvlášť. Výrobce díl zařazuje do montážních systémů K2 BasicRail, K2 InsertionRail, materiál je polyamid vyztužený skelnými vlákny, odolný UV.

Klíčové vlastnosti

• Kompatibilní lišta: K2 BasicRail.
• Šrouby na jeden úchyt: 2 samořezné šrouby 6 × 38 mm s těsnicí podložkou.
• Otočené úchyty (návod): každý čtvrtý úchyt o 180°, ne na konci lišty.
• Předvrtání (návod): není nutné, jen u přesahů plechů.
• Materiál: polyamid vyztužený skelnými vlákny, odolný UV.
• Montážní systémy: K2 BasicRail, K2 InsertionRail.

Kam se díl hodí

Kompatibilní lišta podle výrobce: K2 BasicRail.

Technické parametry a montáž

Plech se nepředvrtává, s výjimkou přesahů plechů. Každý čtvrtý úchyt se montuje otočený o 180° a fixuje tak polohu lišty; otočený úchyt nesmí být na konci lišty. Úchyty se nikdy nešroubují do kalot kotvících plech; u spoje lišt patří na nejbližší horní vlnu na obou stranách. Návod počítá s plechem z hliníku od 0,5 mm nebo z oceli od 0,4 mm, šířkou vlny nejméně 20 mm a sklonem střechy 5–75°. Hmotnost jednoho kusu je podle výrobce 0,022 kg.

Kompletní specifikace

Časté dotazy

Co není součástí dodávky?
BasicClip slouží k přímé montáži lišty K2 BasicRail na trapézový plech; na každý úchyt jsou potřeba 2 samořezné šrouby 6 × 38 mm, které se objednávají zvlášť.

Musí se plech předvrtávat?
Plech se nepředvrtává, s výjimkou přesahů plechů.

Jak se úchyty rozmisťují?
Každý čtvrtý úchyt se montuje otočený o 180° a fixuje tak polohu lišty; otočený úchyt nesmí být na konci lišty.

Bezpečnostní upozornění

Výrobek je upevňovací prvek, nikoli elektrický přístroj. Používejte jej pouze k účelu, pro který je určen, a podle návodu výrobce. Vrtáte-li do podkladu, ověřte předem, že v něm nevede elektrický rozvod ani jiné potrubí. Zásah do elektrického rozvodu, jehož je výrobek součástí, smí provádět pouze osoba s odbornou způsobilostí v elektrotechnice podle zákona č. 250/2021 Sb. a nařízení vlády č. 194/2022 Sb.

Výrobce K2 Systems v montážních návodech uvádí: montáž smějí provádět jen kvalifikovaní a proškolení montéři; před montáží je nutné ověřit statické požadavky na místě a únosnost střechy; při výšce okapu nad 3 m se pracuje se zajištěním proti pádu; nosí se ochranná přilba, pracovní obuv a rukavice a po celou dobu montáže mají být na místě nejméně dvě osoby. Na střešní háky, lišty ani šrouby nestoupejte, nejsou to stupačky. Pospojování a uzemnění dílů se provádí podle národních předpisů a je nutné dodržet i montážní návod výrobce fotovoltaického modulu.
