- OEZ – Jistič LTE-13C-1
OEZ – Jistič LTE-13C-1
- Kompletní specifikace
- Hodnocení 0
- Komentáře 0
- Související zboží6
- OEZ – Jistič LTE-13C-1Skladem více než > 5 ks99 Kč/ ks81,82 Kč bez DPH

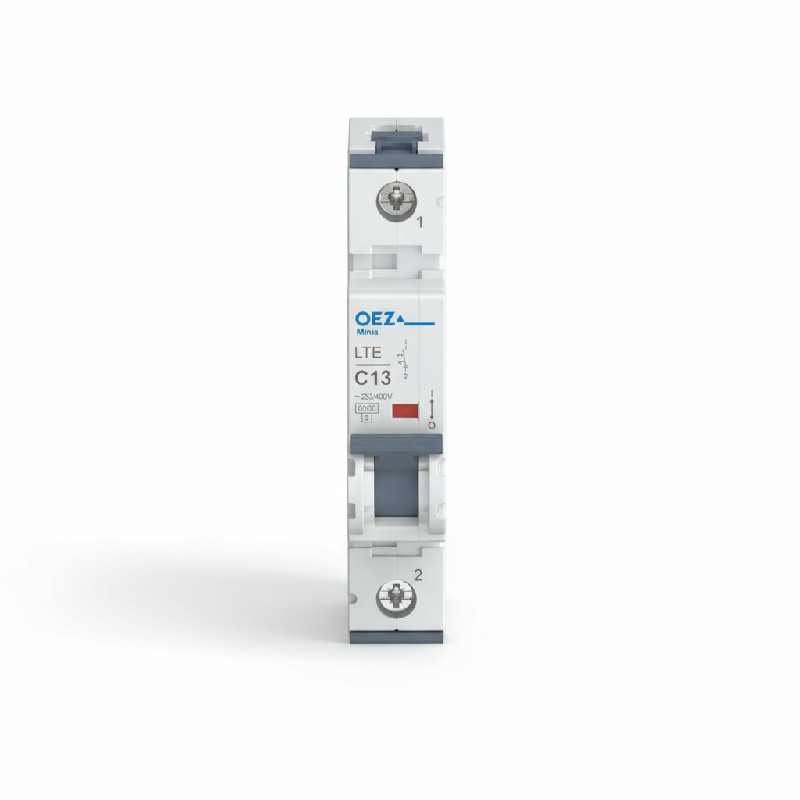

OEZ LTE-13C-1 je jednopólový modulární jistič řady Minia LTE (jističe do 63 A, 6 kA) s jmenovitým proudem 13 A, vypínací charakteristikou C a jedním jištěným pólem. Jmenovitá zkratová schopnost je 6 kA při AC 230 V, jmenovitá mezní zkratová vypínací schopnost 15 kA při 230 V, jmenovité pracovní napětí AC 230 V nebo DC 72 V a jmenovité izolační napětí AC 250 V. Objednací kód OEZ:41892, EAN 8590125418924, šířka 1 modul.
Technické parametry
| Parametr | Hodnota |
|---|---|
| Typ (MPN) | LTE-13C-1 |
| Objednací kód | OEZ:41892 |
| EAN | 8590125418924 |
| Jmenovitý proud | 13 A |
| Vypínací charakteristika | C |
| Počet pólů | 1 |
| Počet jištěných pólů | 1 |
| Současně spínaný N vodič | NE |
| Typ napětí | AC/DC |
| Jmenovité pracovní napětí AC | 230 V |
| Jmenovité pracovní napětí DC | 72 V |
| Min. jmenovité napětí AC | 24 V |
| Max. jmenovité napětí AC | 250/440 V |
| Min. jmenovité napětí DC | 24 V |
| Max. jmenovité napětí DC | 72 V |
| Jmenovitá zkratová schopnost / AC 230 V | 6 kA |
| Jmenovitá mezní zkratová vypínací schopnost / 230 V | 15 kA |
| Jmenovité izolační napětí | AC 250 V |
| Jmenovitý kmitočet min. | 50 Hz |
| Jmenovitý kmitočet max. | 60 Hz |
| Kategorie přepětí | III |
| Třída omezení energie | 3 |
| Elektrická trvanlivost | 10000 cyklů |
| Mechanická trvanlivost | 10000 cyklů |
| Možnost dalšího zařízení | ANO |
| Krytí | IP20 |
| Stupeň znečištění | 2 |
| Počet modulů | 1 |
| Montáž | na DIN lištu |
| Připojovací průřez Cu (plný) min. | 0,75 mm² |
| Připojovací průřez Cu (plný) max. | 35 mm² |
| Šířka (netto) | 17,6 mm |
| Výška (netto) | 89,8 mm |
| Hloubka (netto) | 79,7 mm |
| Hmotnost (netto) | 0,152 kg |
| Teplota okolí min. | -25 °C |
| Teplota okolí max. | 55 °C |
| Klimatická odolnost | 6 cyklů |
Použití a kompatibilita
Charakteristika C má okamžitou spoušť v rozsahu 5 až 10násobku jmenovitého proudu podle ČSN EN 60898-1, tedy výš než u charakteristiky B. Vhodnost jističe pro konkrétní obvod je nutné ověřit podle velikosti a délky rozběhového proudu, impedance smyčky a požadované doby odpojení. Jmenovitou zkratovou schopnost 6 kA při AC 230 V i mezní zkratovou vypínací schopnost 15 kA při 230 V je nutné porovnat s předpokládaným zkratovým proudem v místě instalace; obě hodnoty platí pro toto provedení. Jmenovité pracovní napětí DC 72 V se shoduje s maximálním jmenovitým napětím DC na jeden pól, jde tedy o hodnotu pro jediný pól bez sériového řazení; pro použití v DC obvodu je nutné dodržet polaritu a schéma zapojení předepsané výrobcem OEZ.
Montáž
Jistič se montuje na DIN lištu 35 mm podle ČSN EN 60715, zabírá 1 modul a je 17,6 mm široký při hmotnosti 0,152 kg. Připojovací svorky jsou určeny pro plný měděný vodič o průřezu 0,75 až 35 mm²; současně spínaný N vodič přístroj nemá. Krytí IP20 předpokládá zabudování do rozvaděče nebo rozvodnice, dovolená teplota okolí je -25 až 55 °C a stupeň znečištění 2.
Bezpečnostní upozornění
Výrobek je určen k zabudování do elektrického rozvodu. Montáž, připojení, údržbu i demontáž smí provádět pouze osoba s odbornou způsobilostí v elektrotechnice podle zákona č. 250/2021 Sb. a nařízení vlády č. 194/2022 Sb. Před každým zásahem odpojte zařízení od napětí a ověřte beznapěťový stav. Postupujte podle návodu výrobce a ČSN 33 2000.
