- ENERGY S-130-40 – ohebná chránička (husí krk) ø 41/35 mm, 520 N, IP65, černá

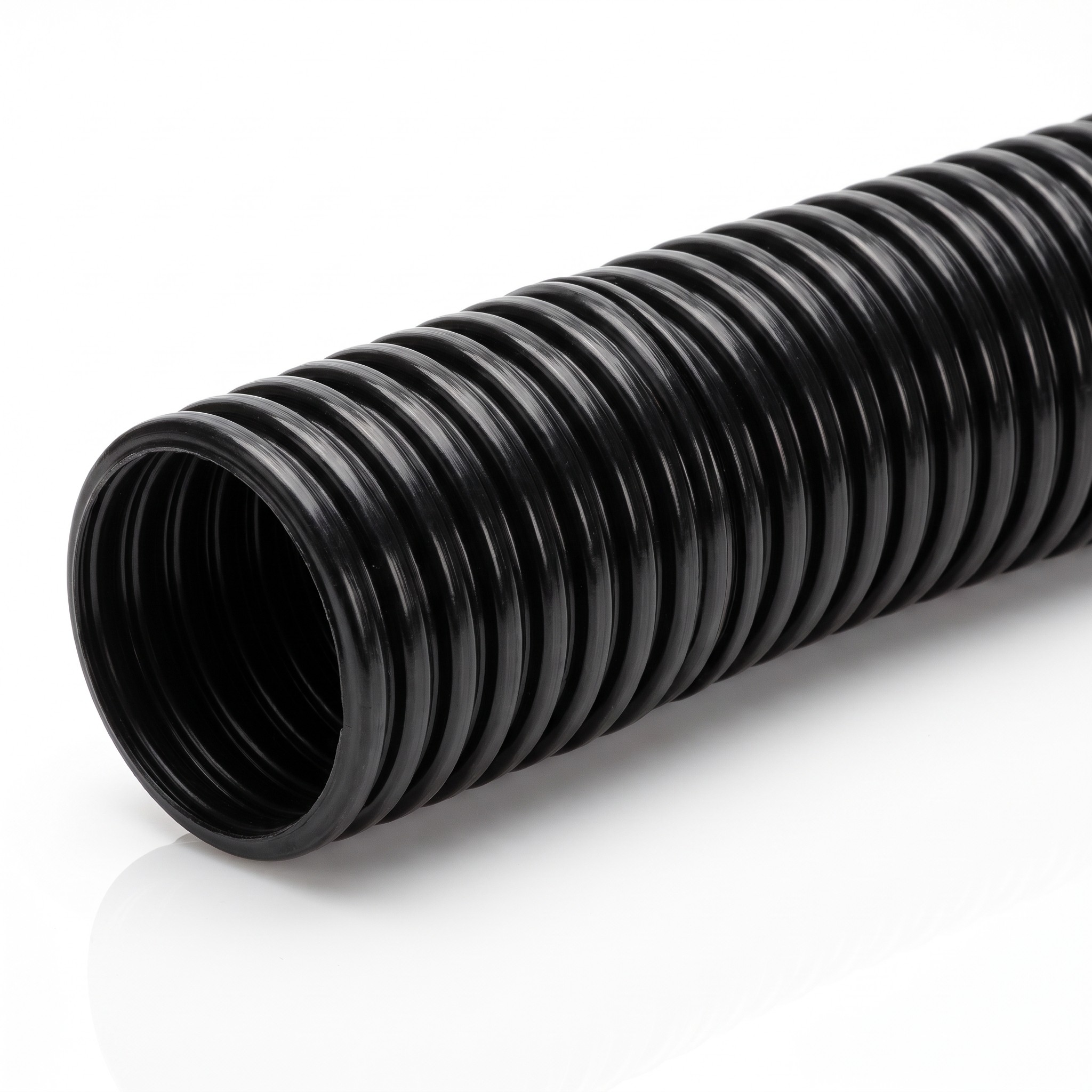

ENERGY S-130-40 – ohebná chránička (husí krk) ø 41/35 mm, 520 N, IP65, černá
- Novinka
- Kompletní specifikace
- Hodnocení 0
- Komentáře 0
- ENERGY S-130-40 – ohebná chránička (husí krk) ø 41/35 mm, 520 N, IP65, černáSkladem více než > 5 m89 Kč/ m73,55 Kč bez DPH
Stav zboží: Nové.
Nový, nepoužitý výrobek v původním balení.
Záruka 24 měsíců.Jak posuzujeme stav zboží.
Ohebná chránička S-130-40 řady ENERGY S-130 – ø 41/35 mm, 520 N, IP65
ENERGY S-130-40 (EAN 8596007976186) je ohebná chránička kabelů, lidově husí krk, s vnějším průměrem 41 mm a vnitřním 35 mm. Tělo z měkčeného PVC drží tvar díky spirále z tvrdého PVC (UPVC); uvnitř je stěna hladká, takže vodiče jdou snadno zatáhnout. Podle katalogového listu řady snese mechanické zatížení 520 N, má krytí IP65 a pracuje v rozsahu −5 až +70 °C. Toto provedení je černé a prodává se po metrech.
Klíčové vlastnosti
- Rozměr: nominální velikost 40, průměr zvenku 41 mm a zevnitř 35 mm.
- Pevnost: odolává tlaku 520 N, nárazu i kroucení, přesto zůstává dobře ohebná.
- Materiál: samozhášivé PVC odolné UV záření; hladký vnitřek, zvlněný povrch.
- Krytí: IP65; stejné krytí mají i odpovídající vývodky řady MPC.
- Uložení: do země, do betonu, do zdiva i pod omítku, na hořlavé podklady i do nich až po stupeň C3.
Kam se hodí
Husí krk chrání pohyblivé silové, elektronické i telekomunikační vedení a přívody ke strojům, kde se kabel ohýbá nebo je vystavený nárazům. Díky odolnosti UV záření jej lze vést i venku, třeba od rozvaděče k čerpadlu, vratům nebo k venkovnímu osvětlení, a díky třídě podkladu A – C3 i po dřevěných konstrukcích.
Technické parametry a montáž
Pro velikost 40 uvádí katalogový list vývodky MPC-40-M40B se závitem M40 a MPC-40-PG36B se závitem PG36, pro změnu směru koleno 90° MPC90-40-M40B. Vývodky jsou tlakové, z nylonu PA66, s těsněním, vnějším závitem a pojistnou maticí, a drží krytí IP65. Chránička se používá při teplotách −5 až +70 °C. Řada se vyrábí v černé a světle šedé barvě, tato karta je černá.
Specifikace
| Parametr | Hodnota |
|---|---|
| Řada | ENERGY S-130 |
| Typ | S-130-40 |
| EAN | 8596007976186 |
| Druh | flexibilní chránička se spirálovým zesílením z tvrdého PVC (UPVC) |
| Konstrukce | hladká vnitřní stěna, spirálově formované PVC, ohebná vrchní vrstva z PVC |
| Nominální velikost | 40 |
| Vnější průměr | 41 mm |
| Vnitřní průměr | 35 mm |
| Mechanická odolnost | 520 N |
| Krytí | IP65 |
| Teplota použití | −5 až +70 °C |
| Materiál | samozhášivý, odolný UV záření; odolný torznímu pohybu a nárazu |
| Uložení | v zemi, v betonu, ve zdivu i pod omítkou |
| Podklad podle hořlavosti | na i do hmot stupňů hořlavosti A – C3 |
| Barvy řady | černá, světle šedá |
| Vývodky pro velikost 40 | MPC-40-M40B (závit M40), MPC-40-PG36B (závit PG36) |
| Koleno 90° pro velikost 40 | MPC90-40-M40B (závit M40) |
| Materiál vývodek | nylon PA66, tlaková armatura s těsněním, vnější závit s pojistnou maticí, IP65 |
Časté dotazy
Jaký kabel se do chráničky vejde?
Vnitřní průměr je 35 mm; počet a průřez vodičů je třeba spočítat podle jejich vnějších průměrů.
Může chránička ležet v zemi nebo v betonu?
Ano, katalogový list uvádí uložení v zemi, betonu, zdivu i pod omítkou.
Jakou vývodku použít?
Pro velikost 40 jsou určené vývodky MPC-40-M40B nebo MPC-40-PG36B a koleno MPC90-40-M40B.
Bezpečnostní upozornění
Výrobek je součástí trasy pro uložení vodičů. Před rozpojením trasy odpojte obvod od napětí a ověřte beznapěťový stav. Zásah do elektrického rozvodu smí provádět pouze osoba s odbornou způsobilostí v elektrotechnice podle zákona č. 250/2021 Sb. a nařízení vlády č. 194/2022 Sb. Výrobek nenahrazuje izolaci vodičů. Postupujte podle návodu výrobce a ČSN 33 2000.
