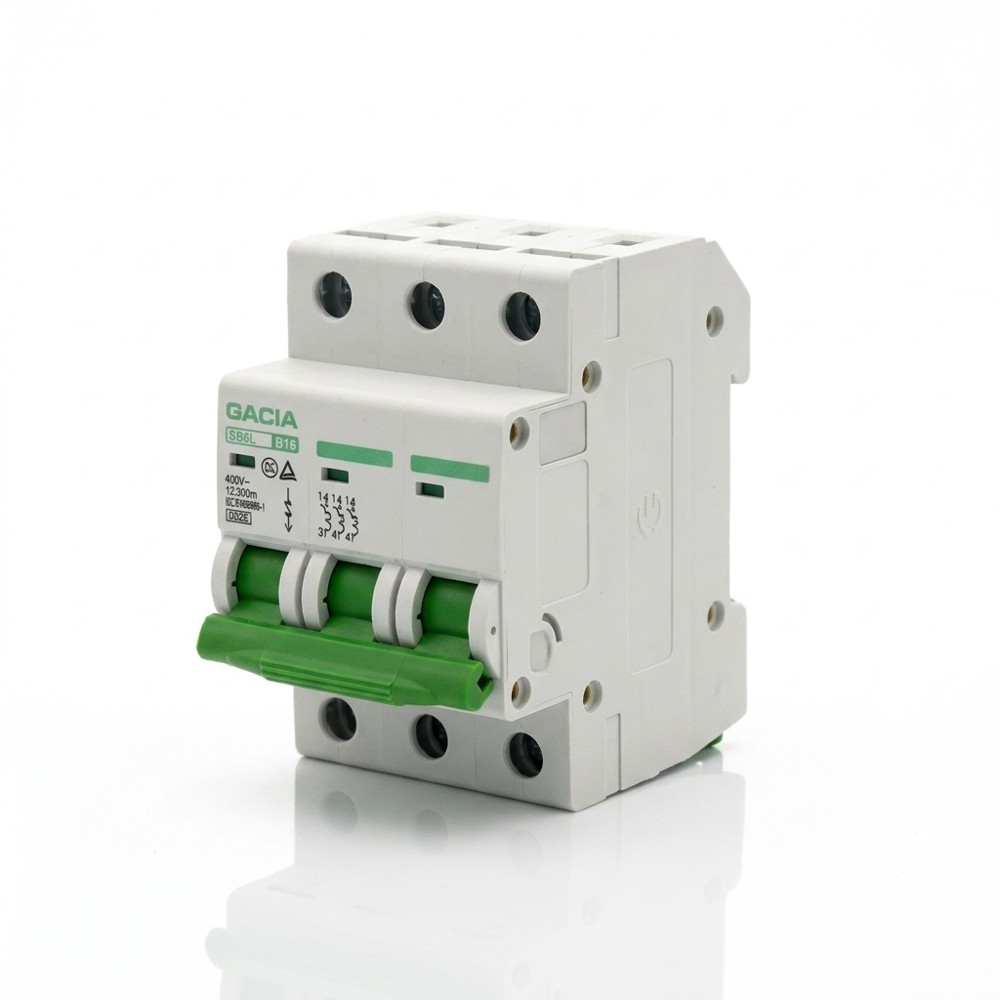

Gacia SB6L-B 3P 16A – jistič 3pólový B16, 6 kA

Gacia SB6L 3P B16 – třípólový jistič 16 A charakteristiky B na DIN lištu

Gacia SB6L-B 3P 16A je třípólový instalační jistič (MCB) výrobce Gacia z řady SB6L s vypínací charakteristikou B, jmenovitým proudem 16 A a zkratovou vypínací schopností 6 kA dle ČSN EN 60898-1, určený k ochraně třífázových okruhů 230/400 V proti přetížení a zkratu. Jistič 3P B16 zabírá 3 moduly na DIN liště 35 mm a patří do řady certifikované dle EN 60898-1:2019. Jako jistič 3fázový 16 A se hodí pro menší třífázové okruhy v domácnostech, dílnách a malých provozovnách.

Klíčové vlastnosti

• Jistič charakteristika B: zkratová spoušť vypíná při 3–5 × In – vhodné pro světelné a zásuvkové okruhy a odporové zátěže bez velkých rozběhových proudů.
• Vypínací schopnost 6 kA: dostatečná pro běžné domovní a bytové instalace.
• Třída omezení proudu 3: omezuje průchozí energii při zkratu.
• Příslušenství řady SB6L: pomocný a signální kontakt, vypínací a podpěťová spoušť.
• Certifikace: řada SB6L certifikována dle EN 60898-1:2019.

Technické parametry

• Výrobce: Gacia, řada SB6L, typové označení SB6L-B 3P 16A
• Typ: instalační jistič (MCB), 3 póly, charakteristika B
• Jmenovitý proud In: 16 A
• Jmenovité napětí: 230/400 V AC, 50 Hz
• Zkratová vypínací schopnost (ČSN EN 60898-1): 6 kA
• Třída omezení proudu 3
• Šířka: 3 moduly
• Montáž: DIN lišta 35 mm (TH35), zástavná hloubka 68 mm
• Krytí IP20

K čemu se hodí

Jistič 3P B16 Gacia SB6L se používá pro menší třífázové odporové spotřebiče, například elektrické přímotopy, topná tělesa nebo ohřev připojený na tři fáze, a pro třífázové zásuvky 16 A v dílně či garáži. Uplatní se i jako jištění samostatné třífázové větve při rozšiřování stávající rozvodnice. Třípólový jistič B16 lze použít jen na vedení dimenzované alespoň na 16 A; průřez a uložení určuje projekt. Pro motory a kompresory s velkým rozběhovým proudem je vhodnější charakteristika C.

Časté dotazy

Jaký jistič na přímotop 400 V?
Hodnotu jištění přímotopu nebo topného tělesa předepisuje návod výrobce podle příkonu a průřezu přívodu. Protože jde o odporovou zátěž, běžně se používá jistič charakteristiky B.

Jaké příslušenství lze přidat k jističi Gacia SB6L?
Řada Gacia SB6L umožňuje doplnit pomocný kontakt, signální kontakt, vypínací spoušť a podpěťovou spoušť.

Mohu si jistič v rozvodnici vyměnit sám?
Práce v rozvodnici smí provádět jen osoba s odpovídající elektrotechnickou kvalifikací. Po výměně jističe je navíc potřeba ověřit, že nový jistič odpovídá průřezu vedení a projektu.

Bezpečnostní upozornění

Výrobek je určen k zabudování do elektrického rozvodu. Montáž, připojení, údržbu i demontáž smí provádět pouze osoba s odbornou způsobilostí v elektrotechnice podle zákona č. 250/2021 Sb. a nařízení vlády č. 194/2022 Sb. Před každým zásahem odpojte zařízení od napětí a ověřte beznapěťový stav. Postupujte podle návodu výrobce a ČSN 33 2000.
