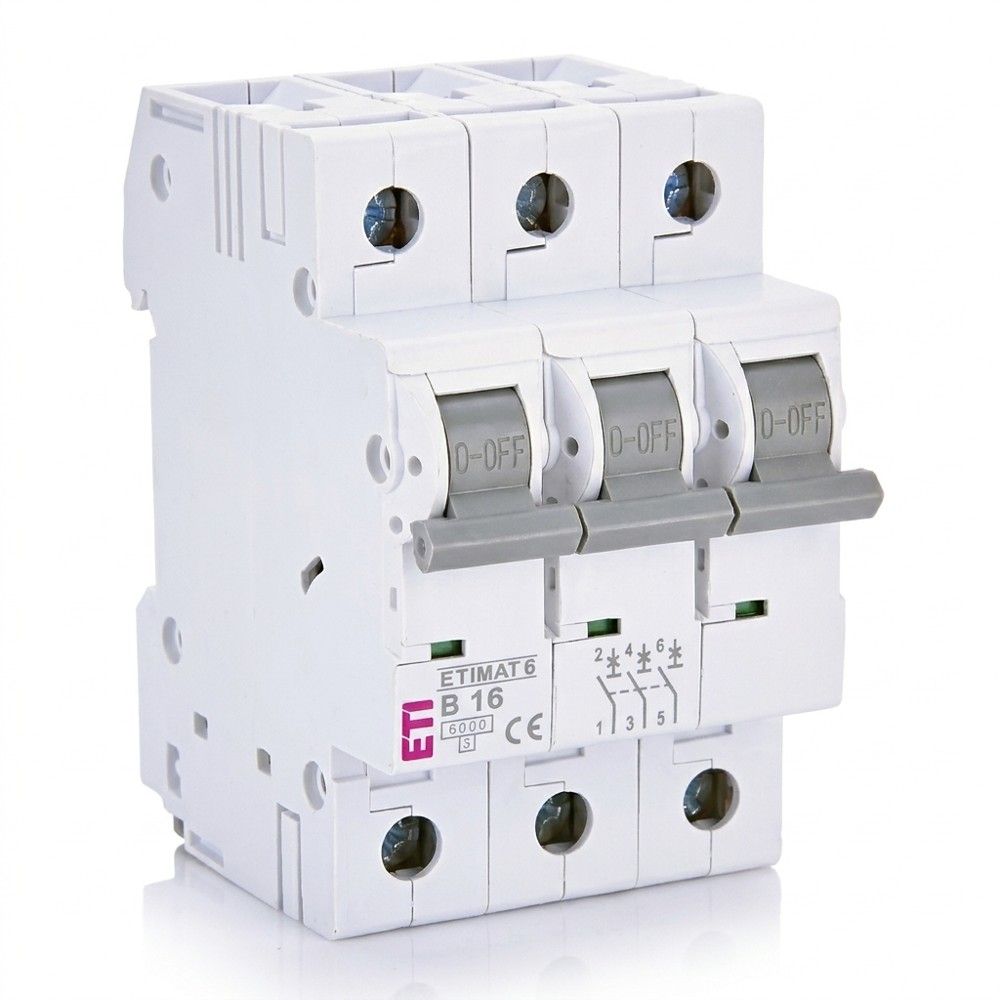

ETI ETIMAT 6 002115516 – jistič 3pólový B16, 6 kA

Třífázový jistič 16 A charakteristiky B – ETI ETIMAT 6 3P B16 pro domovní rozvodnice

ETI ETIMAT 6 3P B16 6 kA (002115516) je třípólový instalační jistič (MCB) výrobce ETI z řady ETIMAT 6 s vypínací charakteristikou B, jmenovitým proudem 16 A a zkratovou vypínací schopností 6 kA dle ČSN EN 60898-1, určený k ochraně třífázových okruhů 400 V proti přetížení a zkratu. Jistič 3P B16 zabírá v rozvodnici 3 moduly a montuje se na DIN lištu 35 mm. Řada ETI ETIMAT 6 je určena pro domovní elektroinstalace v bytech, rodinných domech a malých provozovnách, kde jistič 3fázový 16 A s vypínací schopností 6 kA běžně postačuje.

Klíčové vlastnosti

• Jistič charakteristika B: zkratová spoušť vypíná při 3–5 × In – vhodné pro světelné a zásuvkové okruhy a odporové zátěže bez velkých rozběhových proudů.
• Vypínací schopnost 6 kA: dostatečná pro běžné domovní a bytové instalace.
• Třída omezení proudu 3: omezuje průchozí energii při zkratu.
• Praktické detaily: možnost zaplombování, značka ON/OFF na páčce, indikátor a označení okruhu, možnost dvojitého připojení.
• Snadná montáž: nový způsob upevnění na DIN lištu a jednoduchá výměna, lze doplnit příslušenstvím.

Technické parametry

• Výrobce: ETI, řada ETIMAT 6, obj. č. 002115516
• Typ: instalační jistič (MCB), 3 póly, charakteristika B
• Jmenovitý proud In: 16 A
• Jmenovité napětí: 400 V AC, 50/60 Hz
• Icn (ČSN EN 60898-1): 6 kA při 230 i 400 V
• Ui 500 V, třída omezení proudu 3
• Šířka: 3 moduly, svorky 1–25 mm²
• Montáž: DIN lišta 35 mm
• Rozměry (š × v × h): 52,8 × 85,4 × 72,63 mm, zástavná hloubka 68 mm
• Krytí IP20, pracovní teplota −25 až +55 °C
• Hmotnost: 0,307 kg

K čemu se hodí

Jistič 3P B16 se nejčastěji používá k jištění třífázové zásuvky 16 A (400 V) v dílně, garáži nebo na zahradě, ze které se napájí například odporové spotřebiče nebo stavební technika bez velkého rozběhového proudu. Dále se hodí pro menší třífázové odporové spotřebiče a elektrické přímotopy připojené na tři fáze. Třípólový jistič B16 lze použít i pro přívod malé podružné rozvodnice s odpovídajícím průřezem vedení. Pro elektromotory, kompresory a čerpadla s velkým zapínacím proudem je vhodnější charakteristika C.

Časté dotazy

Jaký jistič na třífázovou zásuvku 16 A?
Třífázovou zásuvku 16 A (400 V) chrání třípólový jistič s jmenovitým proudem nejvýše 16 A; pro běžné spotřebiče se volí charakteristika B. Rozhodující je vždy průřez a uložení přívodního vedení.

Co znamená označení B16 na jističi?
Písmeno B označuje vypínací charakteristiku – zkratová spoušť vypíná při 3–5násobku jmenovitého proudu. Číslo 16 je jmenovitý proud 16 A, na který je jistič dimenzován.

Stačí jistič 6 kA do rodinného domu?
Ve většině bytových a domovních instalací ano – 6 kA je běžná vypínací schopnost domovních jističů. Potřebnou hodnotu určuje předpokládaný zkratový proud v místě instalace, který posoudí elektrikář nebo projektant.

Bezpečnostní upozornění

Výrobek je určen k zabudování do elektrického rozvodu. Montáž, připojení, údržbu i demontáž smí provádět pouze osoba s odbornou způsobilostí v elektrotechnice podle zákona č. 250/2021 Sb. a nařízení vlády č. 194/2022 Sb. Před každým zásahem odpojte zařízení od napětí a ověřte beznapěťový stav. Postupujte podle návodu výrobce a ČSN 33 2000.
