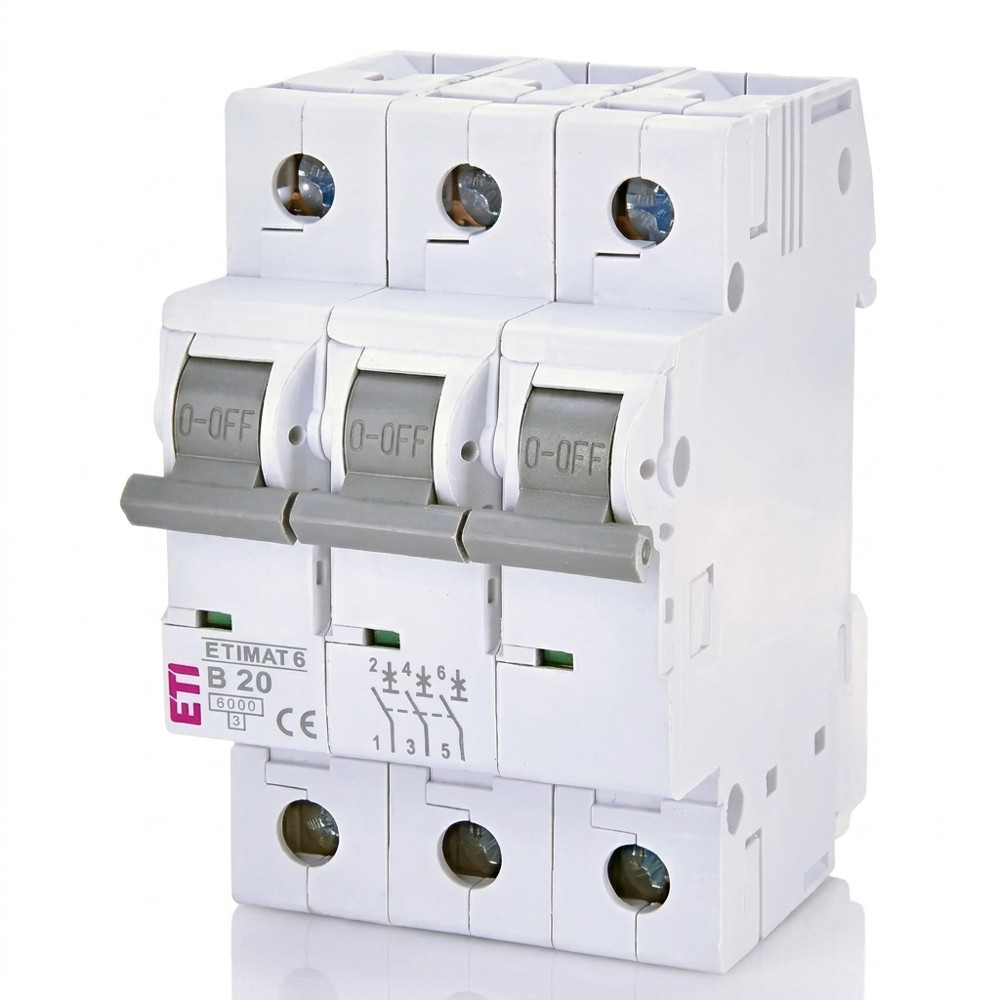

ETI ETIMAT 6 002115517 – jistič 3pólový B20, 6 kA

Jistič 3fázový 20 A pro domácnost – ETI ETIMAT 6 3P B20 6 kA

ETI ETIMAT 6 3P B20 6 kA (002115517) je třípólový instalační jistič (MCB) výrobce ETI z řady ETIMAT 6 s vypínací charakteristikou B, jmenovitým proudem 20 A a zkratovou vypínací schopností 6 kA dle ČSN EN 60898-1, určený k ochraně třífázových okruhů 400 V proti přetížení a zkratu. Jistič 3P B20 je typickou volbou do domovní rozvodnice pro okruhy kuchyně a elektrického ohřevu. Jistič 3fázový 20 A zabírá 3 moduly na DIN liště 35 mm a díky vypínací schopnosti 6 kA vyhoví většině bytových i rodinných instalací.

Klíčové vlastnosti

• Jistič charakteristika B: zkratová spoušť vypíná při 3–5 × In – vhodné pro světelné a zásuvkové okruhy a odporové zátěže bez velkých rozběhových proudů.
• Vypínací schopnost 6 kA: dostatečná pro běžné domovní a bytové instalace.
• Třída omezení proudu 3: omezuje průchozí energii při zkratu.
• Praktické detaily: možnost zaplombování, značka ON/OFF na páčce, indikátor a označení okruhu, možnost dvojitého připojení.
• Snadná montáž: nový způsob upevnění na DIN lištu a jednoduchá výměna, lze doplnit příslušenstvím.

Technické parametry

• Výrobce: ETI, řada ETIMAT 6, obj. č. 002115517
• Typ: instalační jistič (MCB), 3 póly, charakteristika B
• Jmenovitý proud In: 20 A
• Jmenovité napětí: 400 V AC, 50/60 Hz
• Icn (ČSN EN 60898-1): 6 kA při 230 i 400 V
• Ui 500 V, třída omezení proudu 3
• Šířka: 3 moduly, svorky 1–25 mm²
• Montáž: DIN lišta 35 mm
• Rozměry (š × v × h): 52,8 × 85,4 × 72,63 mm, zástavná hloubka 68 mm
• Krytí IP20, pracovní teplota −25 až +55 °C
• Hmotnost: 0,314 kg

K čemu se hodí

Třípólový jistič B20 se v domácnosti nejčastěji používá pro sporák nebo varnou desku připojenou na tři fáze, pokud tomu odpovídá průřez přívodu a návod výrobce spotřebiče. Dále se hodí pro elektrický ohřev s odporovou zátěží, zásuvkový okruh pro dílnu s třífázovou zásuvkou nebo přívod malé podružné rozvodnice. Jistič 3P B20 se uplatní při rekonstrukci bytového jádra či kuchyně i při výměně starých jističů v rozvodnici. Pro motory a čerpadla s velkým rozběhovým proudem je vhodnější charakteristika C.

Časté dotazy

Jaký jistič na sporák 400 V?
Hodnotu jištění sporáku určuje návod výrobce podle příkonu a způsobu připojení a také průřez přívodního kabelu. Pro sporáky a varné desky se běžně používá třípólový jistič charakteristiky B.

Jaký je rozdíl mezi ETI ETIMAT 6 a ETIMAT 10?
Obě řady jsou instalační jističe ETI dle ČSN EN 60898-1; liší se jmenovitou zkratovou vypínací schopností. ETIMAT 6 má 6 kA a je určen hlavně pro domovní instalace, ETIMAT 10 má 10 kA pro místa s vyšším zkratovým proudem.

Lze jistič ETI kombinovat s jističi jiných výrobců v jedné rozvodnici?
Ano, modulové jističe se montují na normalizovanou DIN lištu 35 mm, takže je lze v rozvodnici kombinovat. Při propojení hřebenovou propojovací lištou je potřeba ověřit rozteč a tvar svorek.

Bezpečnostní upozornění

Výrobek je určen k zabudování do elektrického rozvodu. Montáž, připojení, údržbu i demontáž smí provádět pouze osoba s odbornou způsobilostí v elektrotechnice podle zákona č. 250/2021 Sb. a nařízení vlády č. 194/2022 Sb. Před každým zásahem odpojte zařízení od napětí a ověřte beznapěťový stav. Postupujte podle návodu výrobce a ČSN 33 2000.
