EV Expert – Wallbox EVECUBE B+, zásuvka Typ 2, 22 kW, modul řízení výkonu MODBUS, RFID, přebytky FVE
- Novinka
- Kompletní specifikace
- Hodnocení 0
- Komentáře 0
- EV Expert – Wallbox EVECUBE B+, zásuvka Typ 2, 22 kW, modul řízení výkonu MODBUS, RFID, přebytky FVESkladem poslední 1 ks27 999 Kč/ ks23 139,67 Kč bez DPH
Stav zboží: Nové.
Nový, nepoužitý výrobek v původním balení.
Záruka 24 měsíců.Jak posuzujeme stav zboží.

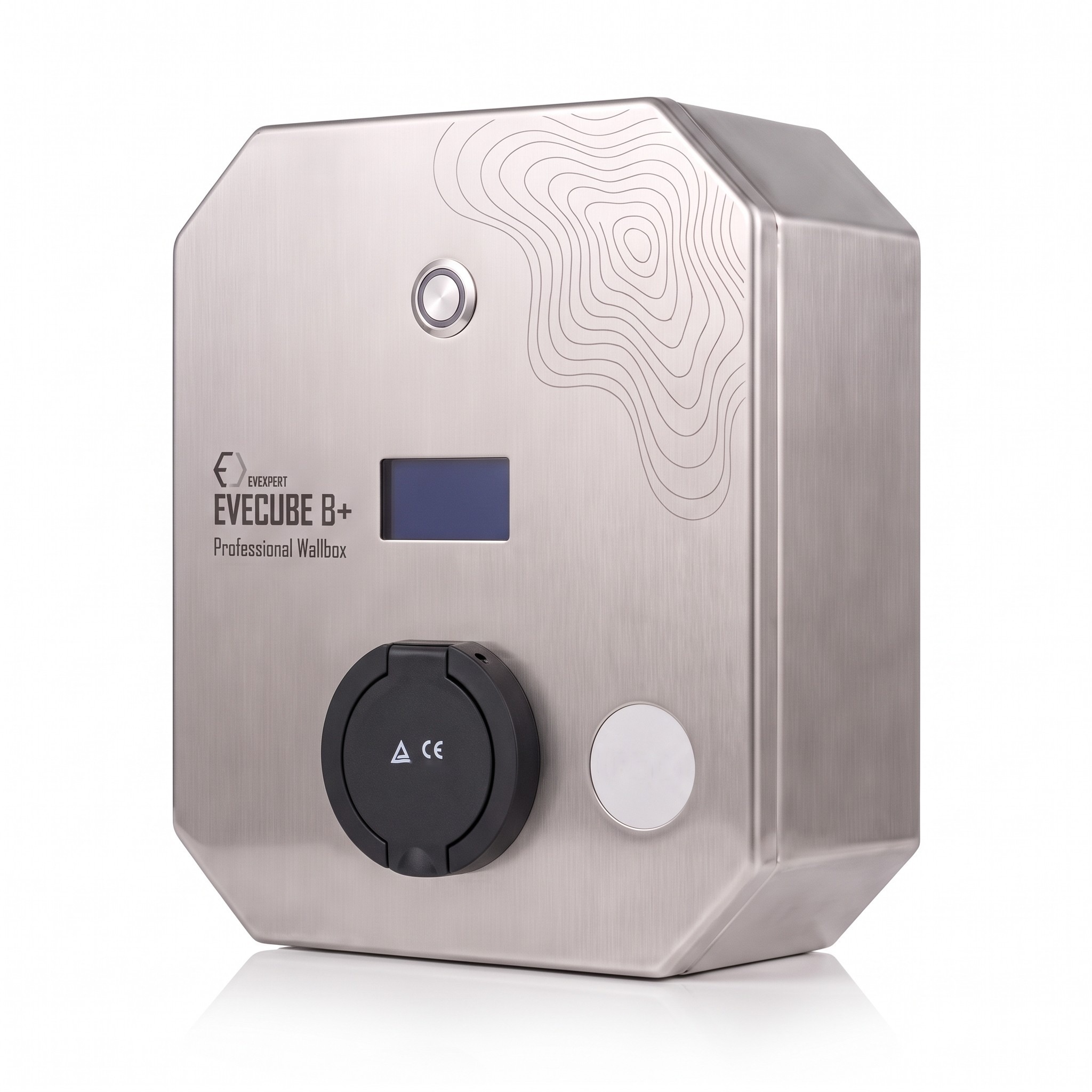

EV Expert EVECUBE B+ – wallbox 22 kW se zásuvkou Typ 2, modulem řízení výkonu MODBUS, RFID a nabíjením z přebytků FVE
EV Expert EVECUBE B+ (SKU výrobce EVECUBEB++S) je nástěnná AC nabíjecí stanice pro elektromobily v provedení se zásuvkou Typ 2 se zámkem. Součástí dodávky je modul řízení výkonu MODBUS; výrobce ho ke stanici nabízí jako volbu a uvádí, že kontroluje spotřebu energie. Stanice nabíjí jednofázově i třífázově proudem 6 až 32 A, nejvýše 22 kW. Má 1,3" OLED displej, autorizaci RFID štítky, měření spotřeby, vestavěný proudový chránič typu A-EV, který hlídá i stejnosměrný reziduální proud 6 mA, a tři režimy nabíjení z přebytků fotovoltaiky. Tělo je z nerezové oceli s mechanickou odolností IK10.
Klíčové vlastnosti
- Výkon: až 22 kW, nabíjecí proud nastavitelný na 6, 10, 13, 16, 20, 25 nebo 32 A, 1–3 fáze.
- Připojení vozu: zásuvka Typ 2 (Duosida) s uzamykatelným mechanismem.
- Modul řízení výkonu: modul MODBUS je součástí dodávky; podle výrobce kontroluje spotřebu energie.
- Ochrana: vestavěný chránič typu A-EV: 30 mA střídavý a 6 mA stejnosměrný reziduální proud; při přehřátí automaticky sníží výkon.
- Fotovoltaika: režimy max charge, min charge a solar only, při přetoku umí sepnout další spotřebič.
- Ovládání a řízení: 1,3" OLED displej, RFID (MiFare) až pro 64 štítků, tlačítko s LED, Modbus RTU; OCPP nepodporuje.
Kam se přístroj hodí
Stanice slouží k nabíjení elektromobilů s nabíjecí zásuvkou Typ 2 v soukromých i veřejných prostorách, například u domu, ve firmě nebo v hotelu. RFID štítky odliší uživatele a displej ukazuje, kolik kWh kdo nabil. Dynamické řízení výkonu se uplatní tam, kde stanice sdílí přípojku s dalšími spotřebiči: nabíjení se přizpůsobí tomu, kolik odběrné místo právě unese, aby hlavní jistič nevypnul. S fotovoltaikou umí nabíjet jen z přetoků (solar only), nabíjet ze sítě proudem 6 A a přetoky přidávat navíc (min charge), nebo nabíjet největším dostupným výkonem (max charge).
Technické parametry a montáž
Stanici zapojuje osoba s odbornou způsobilostí v elektrotechnice. Podle technického listu pracuje v sítích TN-S, TN-C i IT, tělo má krytí IP54 a zásuvka IP44, provozní teplota je −40 až +50 °C a rozměry 1portového wallboxu jsou 270 × 210 × 130 mm (V × Š × H). Dynamické řízení výkonu (technologie EV Expert Power steering Modbus) pracuje s elektroměrem Modbus, řízení stanice je přes Modbus RTU. Displej zobrazuje nabíjecí proud, nabité kWh, napětí fází, čas nabíjení a vnitřní teplotu.
Kompletní specifikace
| Parametr | Hodnota |
|---|---|
| Výrobce | EV Expert |
| Model | EVECUBE B+ |
| SKU výrobce | EVECUBEB++S |
| Provedení | nabíjecí zásuvka Typ 2 (standardní provedení) |
| Zásuvka | Duosida Typ 2 |
| Zámek zásuvky | ano, uzamykatelný mechanismus |
| Modul řízení výkonu MODBUS (zjištěno u kusu) | součástí dodávky |
| Modul řízení výkonu MODBUS (popis výrobce) | kontroluje spotřebu energie |
| Dynamické řízení výkonu (zátěže) | technologie EV Expert Power steering Modbus |
| Typ nabíjení | AC (IEC 61851-1) |
| Max. nabíjecí výkon | 22 kW |
| Napájení | 1–3 fáze, max. 32 A |
| Max. napětí | 400 V |
| Nastavitelný nabíjecí proud | 6, 10, 13, 16, 20, 25 a 32 A |
| Podporované sítě | TN-S / TN-C / IT |
| Ochranné prvky | RCD typ A-EV (30 mA AC, 6 mA DC) |
| Ochrana proti přehřátí | automatické snížení výkonu |
| Displej | 1,3" OLED |
| Autorizace | RFID (MiFare) |
| Počet RFID štítků | až 64 |
| Nastavení režimů | tlačítko s LED |
| Měření spotřeby | ano |
| Elektroměr | ne |
| OCPP | nepodporuje |
| Modbus řízení | Modbus RTU |
| Dynamické vyvažování zátěže | elektroměr Modbus |
| Řízení přebytků FVE | 3 režimy: max charge, min charge, solar only |
| Materiál | nerezová ocel |
| Mechanická odolnost | IK10 |
| Stupeň ochrany (technický list) | tělo IP54, zásuvka IP44 |
| Provozní teplota (technický list) | −40 až +50 °C |
| Rozměry 1portového wallboxu (technický list, V × Š × H) | 270 × 210 × 130 mm |
| Normy a certifikace | IEC 61851-1, IEC 62196-2 (32 A); CE, TÜV |
Časté dotazy
Má stanice pevný nabíjecí kabel?
Ne, tato EVECUBE B+ je provedení se zásuvkou Typ 2 se zámkem; vůz se připojuje kabelem s koncovkou Typ 2.
Je modul řízení výkonu MODBUS součástí dodávky?
Ano, modul řízení výkonu MODBUS je součástí dodávky; výrobce uvádí, že kontroluje spotřebu energie.
Lze nabíjet jen z přebytků fotovoltaiky?
Ano, v režimu solar only stanice nabíjí pouze z přetoků do sítě.
Bezpečnostní upozornění
Výrobek je elektronický přístroj nebo díl fotovoltaického, bateriového či nabíjecího systému, například střídač, regulátor, wallbox, komunikační modul nebo kabel bateriového úložiště. Instalaci, připojení, nastavení i každý další zásah smí provádět pouze osoba s odbornou způsobilostí v elektrotechnice podle návodu výrobce; výrobek svépomocí nezabudovávejte do elektrického rozvodu. Fotovoltaické panely a akumulátory dodávají napětí i po odpojení od sítě - před zásahem odpojte všechny zdroje postupem, který uvádí výrobce. Poškozený přístroj ani kabel nepoužívejte a komunikační modul připojujte jen k zařízení, pro které jej výrobce určil.
