- APG 2.5 MI BL Konektor, 2.5 mm², 800 V, 24 A, Počet pólů: 1, Modrá
APG 2.5 MI BL Konektor, 2.5 mm², 800 V, 24 A, Počet pólů: 1, Modrá
- Kompletní specifikace
- Hodnocení 0
- Komentáře 0
- Související zboží8
- APG 2.5 MI BL Konektor, 2.5 mm², 800 V, 24 A, Počet pólů: 1, ModráSkladem více než > 5 ks24 Kč/ ks19,83 Kč bez DPH
Stav zboží: Nové.
Nový, nepoužitý výrobek v původním balení.
Záruka 24 měsíců.Jak posuzujeme stav zboží.

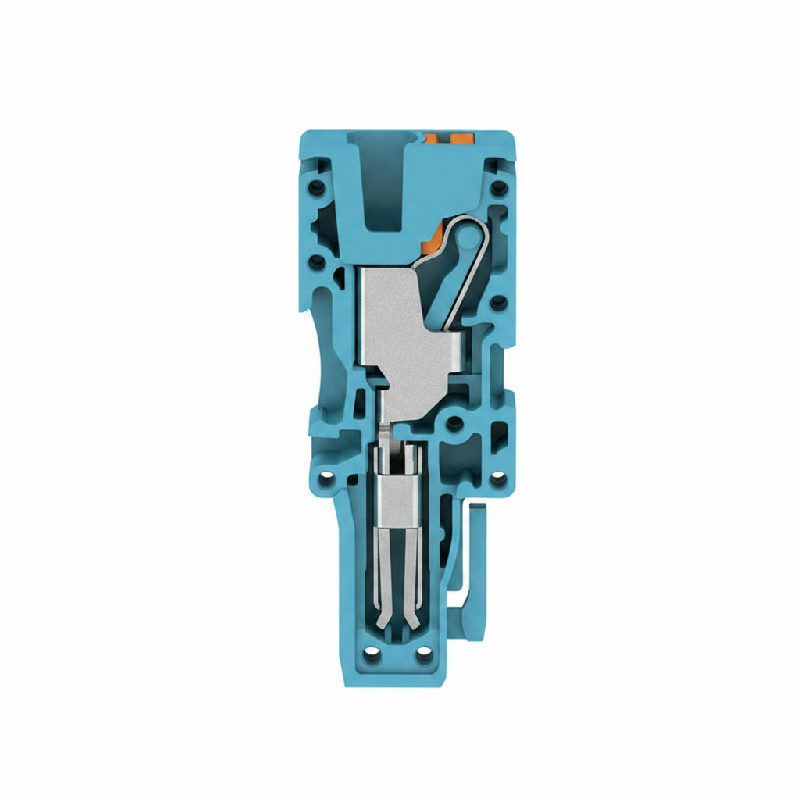

Weidmüller APG 2.5 MI BL – zásuvný konektor 2,5 mm²
Weidmüller APG 2.5 MI BL je zásuvný konektor s připojením PUSH IN pro jmenovitý průřez vodiče 2,5 mm², jmenovitý proud 24 A. Je široký 5,1 mm. Objednací číslo výrobce je 1513900000, EAN 4050118321432.
Klíčové vlastnosti
- Jmenovité hodnoty: průřez 2,5 mm² a proud 24 A podle normy IEC 60947-7-1.
- Připojení: připojení PUSH IN, jeden připojovací bod, rozsah připojení 0,14 až 2,5 mm².
- Rozměry: šířka 5,1 mm, výška 16,5 mm a hloubka 42,5 mm.
- Materiál a barva: materiál Wemid, barva modrá a hořlavost podle UL 94 V-0.
- Provozní teplota: trvalá provozní teplota −60 až 130 °C.
Kam se svorka hodí
Zásuvný konektor APG je díl, který se zasouvá do protikusu, a vodič se do něj připojuje technikou PUSH IN. Výrobce ho vede jako jednopólový konektor s jedním připojovacím bodem.
Technické parametry a montáž
Konektor připojí plný vodič 0,5 až 2,5 mm² a jemně laněný vodič s dutinkou 0,5 až 2,5 mm². Vodič se odizoluje na délku 10 mm. Vodič se zasouvá do konektoru technikou PUSH IN, bez šroubu. Hmotnost jednoho kusu je 3,31 g.
Kompletní specifikace
| Parametr | Hodnota |
|---|---|
| Typ | APG 2.5 MI BL |
| Objednací číslo | 1513900000 |
| EAN | 4050118321432 |
| Druh | zásuvný konektor |
| Jmenovitý průřez | 2,5 mm² |
| Jmenovitý proud | 24 A |
| Jmenovité výdržné impulzní napětí | 8 kV |
| Norma | IEC 60947-7-1 |
| Počet pólů | 1 |
| Připojení | PUSH IN |
| Počet připojovacích bodů | 1 |
| Rozsah připojení | 0,14 až 2,5 mm² |
| Vodič plný | 0,5 až 2,5 mm² |
| Vodič jemně laněný s dutinkou | 0,5 až 2,5 mm² |
| Délka odizolování | 10 mm |
| Šířka | 5,1 mm |
| Výška | 16,5 mm |
| Hloubka | 42,5 mm |
| Hmotnost netto | 3,31 g |
| Materiál | Wemid |
| Barva | modrá |
| Hořlavost podle UL 94 | V-0 |
| Trvalá provozní teplota | −60 až 130 °C |
Časté dotazy
Jaký průřez vodiče do konektoru připojím?
Rozsah připojení je 0,14 až 2,5 mm²; plný vodič 0,5 až 2,5 mm², jemně laněný s dutinkou 0,5 až 2,5 mm².
Jak se vodič připojuje?
Připojení PUSH IN; výrobce předepisuje odizolovat vodič na délku 10 mm.
Bezpečnostní upozornění
Výrobek je určen k zabudování do elektrického rozvodu. Montáž, připojení, údržbu i demontáž smí provádět pouze osoba s odbornou způsobilostí v elektrotechnice podle zákona č. 250/2021 Sb. a nařízení vlády č. 194/2022 Sb. Před každým zásahem odpojte zařízení od napětí a ověřte beznapěťový stav. Postupujte podle návodu výrobce a ČSN 33 2000.
