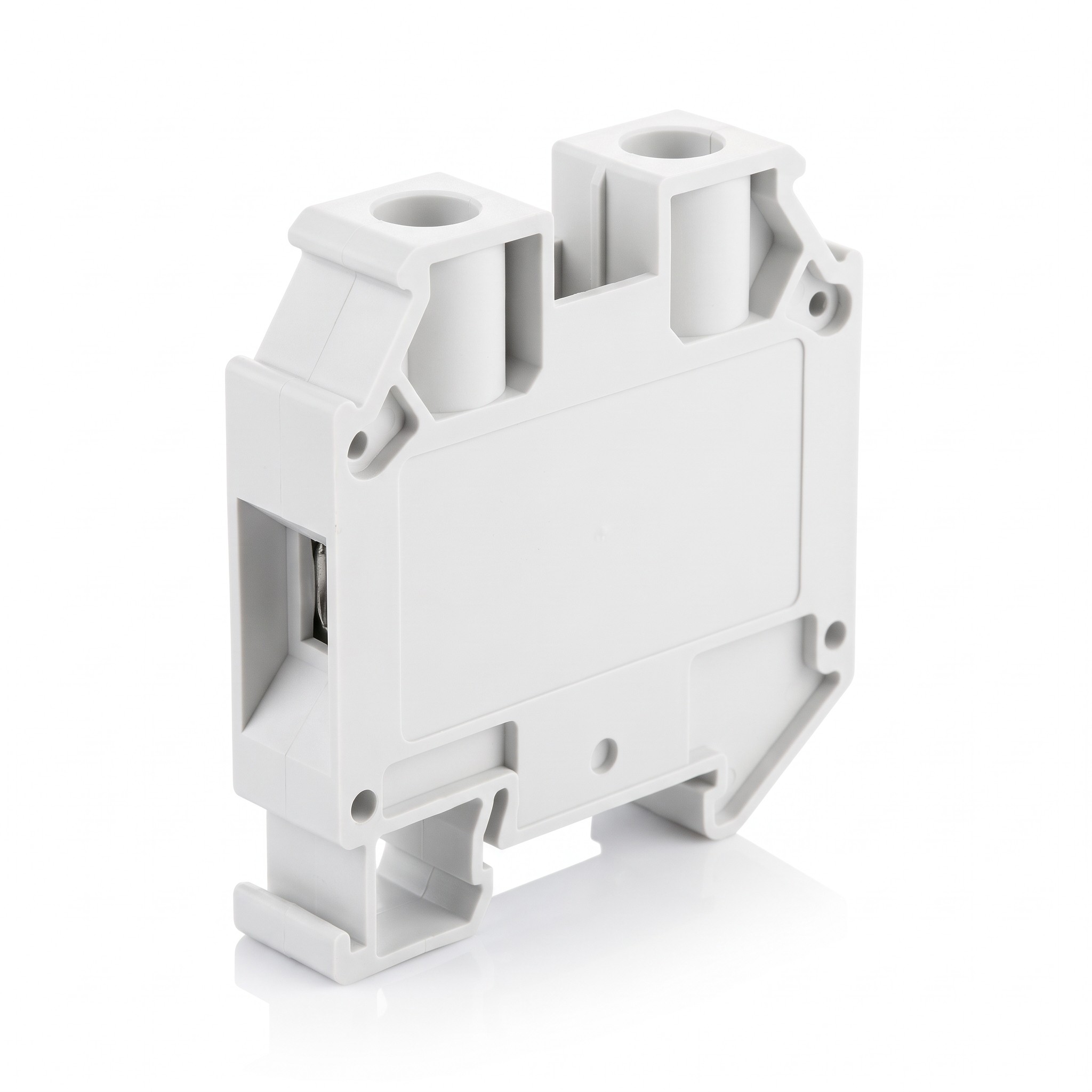

Elektro Bečov – Řadová svorka RSA 70 A bílá, 70 mm², 192 A, A181111
- Kompletní specifikace
- Hodnocení 0
- Komentáře 0
- Elektro Bečov – Řadová svorka RSA 70 A bílá, 70 mm², 192 A, A181111Skladem více než > 5 ks179 Kč/ ks147,93 Kč bez DPH
Stav zboží: Nové.
Nový, nepoužitý výrobek v původním balení.
Záruka 24 měsíců.Jak posuzujeme stav zboží.
Elektro Bečov RSA 70 A – řadová svorka 70 mm², bílá, na lištu TH 35
Elektro Bečov RSA 70 A v bílém provedení s objednacím číslem A181111 je jednopatrová řadová svorka se dvěma připojovacími místy pro montáž na lištu TH 35. Jmenovitý průřez je 70 mm², podle druhu vodiče lze připojit 10–95 mm², jmenovitý proud podle CE je 192 A a jmenovité izolační napětí 1000 V AC/DC; EAN 8595155002211.
Klíčové vlastnosti
- Průřezy: tuhý plný vodič 10–16 mm², tuhý slaněný 25–95 mm², ohebný slaněný 16–70 mm².
- Elektrické hodnoty: jmenovitý proud 192 A (CE) a 165 A (ATEX), krátkodobý výdržný proud 8400 A, impulzní výdržné napětí 4000 V.
- Šrouby: M 8 × 20 s šestihranným otvorem pro inbusový klíč č. 6, utahovací moment 6 Nm.
- Pouzdro: polyamid s hořlavostí V0, bez halogenů; svorka je celozapouzdřená a na konci řady nepotřebuje ukončovací přepážku.
- Schválení: norma IEC 60947-7-1 a ATEX Ex II 2G Ex eb IIC Gb / Ex I M2 Ex eb I Mb.
Kam se přístroj hodí
Svorka propojuje obvody malého a nízkého napětí v řadách svorek rozvaděčů a strojů. Výrobce ji určuje pro měděné a případně i hliníkové vodiče; ohebný vodič se nemusí zakončovat dutinkou, s izolovanou dutinkou se připojí ohebný vodič až 70 mm². Svorka má schválení ATEX, použití v prostředí s nebezpečím výbuchu se ale posuzuje podle dokumentace celého zařízení.
Technické parametry a montáž
Svorka se nasazuje na lištu TH 35, rozměry jsou 24 × 85 × 70 mm (šířka × výška × délka) a hmotnost 137 g. Vodič se odizoluje na 18 mm a šroub se dotáhne momentem 6 Nm inbusovým klíčem č. 6. Dva vodiče v jednom připojovacím místě mohou mít 10–16 mm². Provozní teplota je -20 až +105 °C, krytí IP 10 a stupeň znečištění 2. Vodivá část je z galvanicky pokovené mosazi, upevňovací z tepelně zušlechtěné oceli.
Kompletní specifikace
| Parametr | Hodnota |
|---|---|
| Objednací číslo | A181111 |
| EAN | 8595155002211 |
| Barva | bílá |
| Jmenovitý průřez vodiče | 70 mm² |
| Rozsah připojitelnosti | 10–95 mm² |
| Tuhý plný vodič | 10–16 mm² |
| Tuhý slaněný vodič | 25–95 mm² |
| Ohebný slaněný vodič | 16–70 mm² |
| 2 × tuhý plný, tuhý slaněný, ohebný slaněný vodič | 10–16 mm² |
| Max. průřez 1 × ohebného slaněného vodiče s izolovanou dutinkou | 70 mm² |
| Délka odizolování vodiče | 18 mm |
| Jmenovitý proud CE | 192 A |
| Jmenovitý proud ATEX | 165 A |
| Krátkodobý výdržný proud | 8400 A |
| Jmenovité izolační napětí CE | 1000 V AC/DC |
| Jmenovité izolační napětí ATEX | 1000 V |
| Jmenovité impulzní výdržné napětí | 4000 V |
| Utahovací moment | 6 Nm |
| Nástroj | inbus č. 6 |
| Upínací šroub | M 8 × 20 |
| Způsob montáže | lišta TH 35 |
| Stupeň znečištění | 2 |
| Krytí | IP 10 |
| Provozní teplota | -20 až +105 °C |
| Počet připojovacích míst | 2 |
| Počet pater svorky | 1 |
| Nutnost ukončovací přepážky na konci řady | ne |
| Norma | IEC 60947-7-1 |
| ATEX schválení | Ex II 2G Ex eb IIC Gb / Ex I M2 Ex eb I Mb |
| Rozměry (šířka × výška × délka) | 24 × 85 × 70 mm |
| Hmotnost | 137 g |
| Izolační pouzdro | polyamid (PA), hořlavost V0, bez halogenů |
| Elektrovodná část | mosaz (galvanicky pokoveno) |
| Upevňovací část | tepelně zušlechtěná ocel (galvanicky pokoveno) |
Časté dotazy
Musí mít ohebný vodič dutinku?
Ne, ohebný vodič se podle výrobce nemusí zakončovat dutinkou; s izolovanou dutinkou lze připojit ohebný vodič do 70 mm².
Je na konci řady potřeba přepážka?
Ne, RSA 70 A je celozapouzdřená a ukončovací přepážku nevyžaduje.
Jakým nářadím se svorka utahuje?
Inbusovým klíčem č. 6, utahovací moment je 6 Nm.
Bezpečnostní upozornění
Výrobek je určen k zabudování do elektrického rozvodu. Montáž, připojení, údržbu i demontáž smí provádět pouze osoba s odbornou způsobilostí v elektrotechnice podle zákona č. 250/2021 Sb. a nařízení vlády č. 194/2022 Sb. Před každým zásahem odpojte zařízení od napětí a ověřte beznapěťový stav. Postupujte podle návodu výrobce a ČSN 33 2000.
