Řadová svorka Elektro Bečov RSA 6 A bílá, A141111 – 6 mm², 41 A

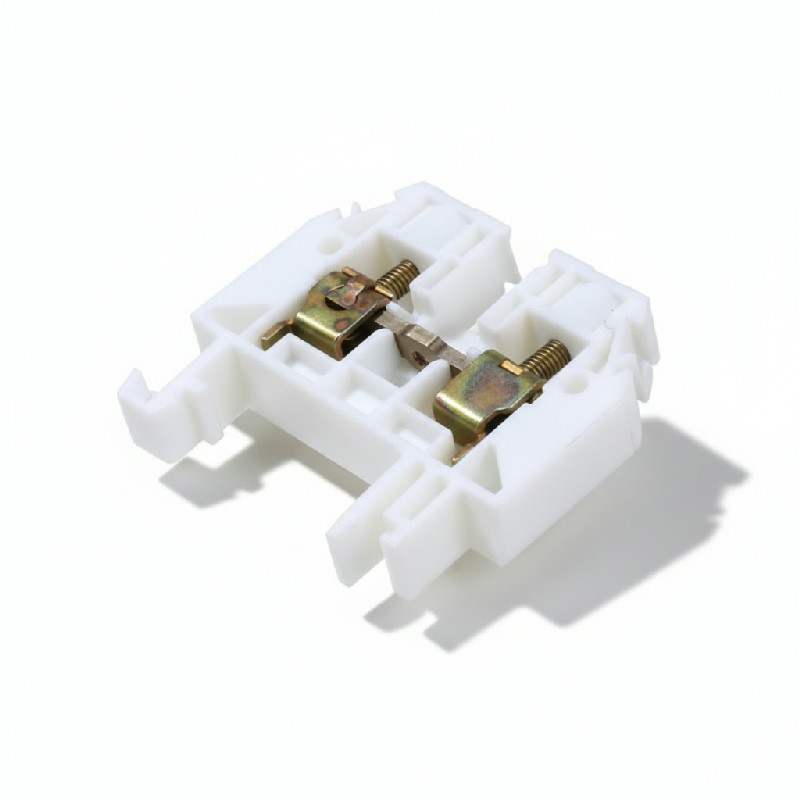

Elektro Bečov RSA 6 A v bílém provedení (objednací číslo A141111) je jednopólová šroubová řadová svorka pro vodiče se jmenovitým průřezem 6 mm² a jmenovitým proudem 41 A, která se montuje na lištu TH 35. Připojí tuhé i ohebné vodiče v rozsahu 0,5 ÷ 10 mm².

Klíčové vlastnosti

• Proud a napětí: jmenovitý proud 41 A podle CE a 40 A podle ATEX, jmenovité izolační napětí 1000 V AC / 1500 V DC (CE), impulsní výdržné napětí 8000 V, krátkodobý výdržný proud 720 A.
• Vodiče: tuhý plný 0,5 ÷ 10 mm², tuhý slaněný 0,5 ÷ 10 mm², ohebný slaněný 0,5 ÷ 6 mm²; ohebné vodiče podle výrobce není nutné zakončovat dutinkou.
• Šroubové upnutí: tepelně zušlechtěný ocelový třmen s galvanickou povrchovou úpravou a upínací šroub M 3,5 × 8,8 s kombinovanou hlavou pro plochý i křížový šroubovák PH.
• Pouzdro: polyamid PA 6, hořlavost V0 podle UL 94, bez halogenů; krytí IP 20, provozní teplota -40 ÷ +105 °C.
• ATEX: svorka má schválení Ex II 2G Ex eb IIC Gb / Ex I M2 Ex eb I Mb, jmenovité izolační napětí podle ATEX je 400 V.
• Barva: bílé pouzdro; řada RSA se vyrábí v bílé a dalších jedenácti barevných odstínech.

Kam se svorka hodí

Řadové svorky RSA určuje Elektro Bečov pro spojování elektrických obvodů malého a nízkého napětí měděnými, případně hliníkovými vodiči; v montážním návodu je uvádí jako vhodné pro silové rozvaděče. RSA 6 A je velikost pro vodiče se jmenovitým průřezem 6 mm² a rozsahem připojitelnosti 0,5 ÷ 10 mm². Pro DC aplikace s rozdílnou polaritou výrobce doporučuje středové přepážky, při použití propojek jsou nutné. Pro stejnosměrné napětí větší než 1000 V DC je potřeba instalovat mezi svorky středovou přepážku. Při instalaci propojek RSA 6 A a RSA 10 A je nutné vždy použít středové přepážky.

Technické parametry a montáž

Svorka se nacvakne na lištu TH 35; řada svorek se k liště zajišťuje koncovými svěrkami a na konci řady je nutná ukončovací přepážka. Vodič se odizoluje na 12 mm a šroub se dotahuje momentem 0,8 Nm (nástroj: šroubovák PH 1 / 0,8 × 4). Ze lišty se svorka sundává plochým šroubovákem. Rozměry (šířka / výška / délka) jsou 8 / 45,2 / 50 mm, hmotnost 14 g. Výrobce uvádí normu IEC 60947-7-1.

Kompletní specifikace

Časté dotazy

Jaké vodiče se do svorky RSA 6 A vejdou?
Jmenovitý průřez je 6 mm², rozsah připojitelnosti 0,5 ÷ 10 mm². Ohebný vodič s izolovanou dutinkou nejvýše 6 mm², dva vodiče současně 2,5 mm².

Musí mít ohebný vodič dutinku?
Nemusí – u řadových svorek RSA výrobce uvádí, že ohebné vodiče není nutné zakončovat dutinkou.

Bezpečnostní upozornění

Výrobek je určen k zabudování do elektrického rozvodu. Montáž, připojení, údržbu i demontáž smí provádět pouze osoba s odbornou způsobilostí v elektrotechnice podle zákona č. 250/2021 Sb. a nařízení vlády č. 194/2022 Sb. Před každým zásahem odpojte zařízení od napětí a ověřte beznapěťový stav. Postupujte podle návodu výrobce a ČSN 33 2000.
