- ABB Praktik – Přepínač 3553-25922 B, bíláSkladem poslední 2 ks119 Kč/ ks98,35 Kč bez DPH

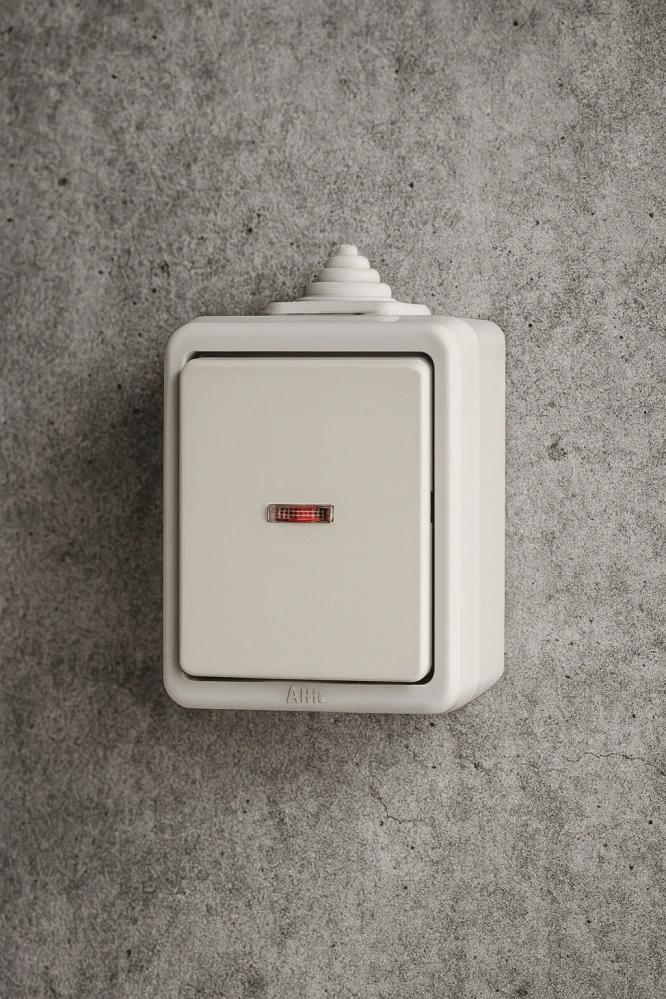

ABB 3553-25922 B je střídavý přepínač designové řady Praktik v odstínu bílá. Podle ABB jde o přepínač střídavý, s čirým průzorem, se svorkou N, řazení 6SSo, IP44. Přístroj má kompletní pouzdro a montuje se na omítku.
Technické parametry
| Typové označení | 3553-25922 B |
|---|---|
| Řada | Praktik |
| EAN | 8595017290367 |
| Katalogové číslo ABB | 2CHS532522C4500 |
| Řazení | 6S, 6So (1S, 1So) |
| Zapojení | střídavý spínač |
| Uspořádání sestavy | základní díl s kompletním pouzdrem |
| Způsob ovládání | kolébka nebo tlačítko |
| Počet kolébek | 1 |
| Dosažitelné krytí IP | IP44 |
| Jmenovité napětí | 250 V |
| Jmenovitý proud | 10 A |
| Spínaný proud pro zářivky | 10 AX |
| Typ připojení | šroubová svorka |
| Způsob montáže | na omítku |
| Způsob upevnění | šroubová montáž |
| Materiál | plast |
| Jakost materiálu | jiné |
| Povrchová úprava | matná |
| Ochrana povrchu | bez úpravy |
| Barva | bílá |
| Odstín RAL (přibližně) | 9003 |
| Hmotnost | 0,087 kg |
| Rozměry | čelo 93,5 × 62 mm, hloubka 60,5 mm |
Použití a kompatibilita
Řazení 6SSo je střídavé zapojení, jedno svítidlo se tedy ovládá ze dvou míst a protějším přístrojem musí být rovněž střídavý přepínač; součástí přístroje je svorka N. Pro řazení So/S je nutné použít orientační/signalizační doutnavku. Doutnavka ani LED není součástí spínače.
Montáž a rozměry
Přístroj se montuje na omítku a upevňuje se šroubovou montáží, vodiče se připojují šroubovou svorkou. Pro zajištění uvedeného stupně krytí je nutné u krabice přístroje otevřít odkapní otvor směrem k zemi. Rozměry jsou čelo 93,5 × 62 mm, hloubka 60,5 mm, přičemž orientaci čela ABB v datech neurčuje.
Bezpečnostní upozornění
Výrobek je určen k zabudování do elektrického rozvodu. Montáž, připojení, údržbu i demontáž smí provádět pouze osoba s odbornou způsobilostí v elektrotechnice podle zákona č. 250/2021 Sb. a nařízení vlády č. 194/2022 Sb. Před každým zásahem odpojte zařízení od napětí a ověřte beznapěťový stav. Postupujte podle návodu výrobce a ČSN 33 2000.
