OEZ – Vypínač MSO-80-3
- Kompletní specifikace
- Hodnocení 0
- Komentáře 0
- Související zboží7
- OEZ – Vypínač MSO-80-3Skladem poslední 1 ks1 199 Kč/ ks990,91 Kč bez DPH
Stav zboží: Nové.
Nový, nepoužitý výrobek v původním balení.
Záruka 24 měsíců.Jak posuzujeme stav zboží.

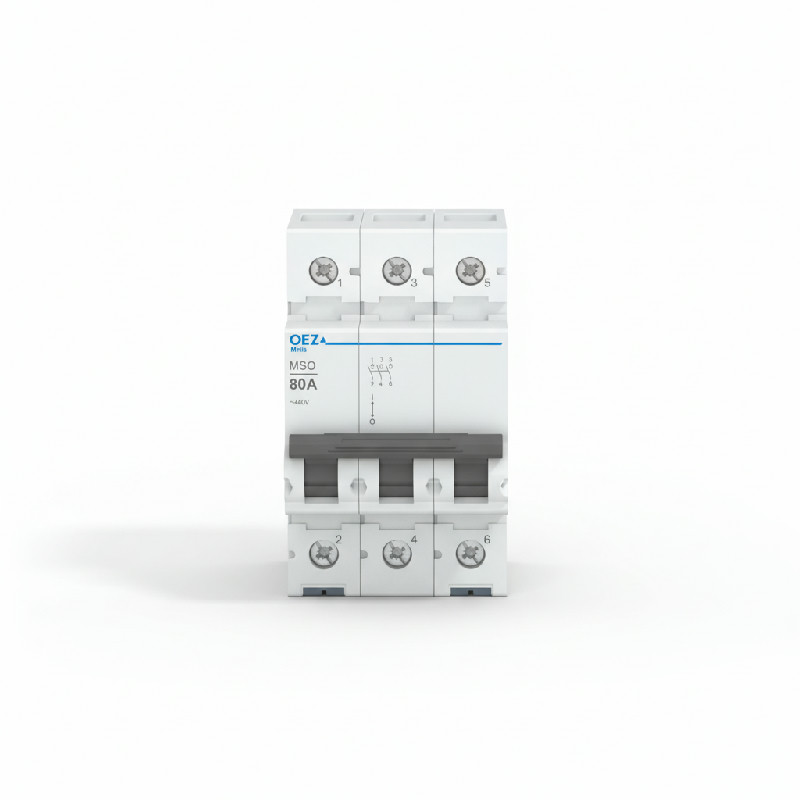

Trojpólový instalační vypínač OEZ MSO-80-3 z modulární řady Minia slouží k ručnímu zapínání a vypínání obvodu. Jmenovitý pracovní proud je 80 A a jmenovité pracovní napětí AC 250/440 V. Objednací kód OEZ:42343, EAN 8590125423430.
Technické parametry
| Parametr | Hodnota |
|---|---|
| Jmenovitý pracovní proud | 80 A |
| Typ napětí | AC |
| Jmenovité pracovní napětí AC | 250/440 V |
| Jmenovité pracovní napětí AC min. | 24 V |
| Jmenovité pracovní napětí AC max. | 440 V |
| Počet pólů | 3 |
| Funkce | vypínač |
| Elektrická trvanlivost | 1000 cyklů |
| Mechanická trvanlivost | 20000 cyklů |
| Šířka (netto) | 52,8 mm |
| Výška (netto) | 89,8 mm |
| Hloubka (netto) | 79,4 mm |
| Hmotnost (netto) | 0,35 kg |
| Připojovací průřez Cu (plný) min. | 2,5 mm² |
| Připojovací průřez Cu (plný) max. | 50 mm² |
| Teplota okolí min. | -5 °C |
| Teplota okolí max. | 40 °C |
| Objednací kód | OEZ:42343 |
| EAN | 8590125423430 |
Použití a kompatibilita
OEZ uvádí u přístroje funkci vypínače; nadproudovou ochranu obvodu neplní a je nutné ji zajistit samostatným jisticím přístrojem. Jmenovitý pracovní proud je 80 A ve střídavých obvodech, rozsah jmenovitého pracovního napětí AC je 24 až 440 V. Elektrická trvanlivost je 1000 cyklů a mechanická trvanlivost 20000 cyklů, četnost spínání je proto nutné posoudit podle skutečného provozu. Rozsah teploty okolí je -5 až 40 °C.
Montáž
Vypínač je modulární přístroj řady Minia o šířce 52,8 mm a montuje se do rozvaděče nebo rozvodnice na lištu 35 mm podle ČSN EN 60715. Svorky jsou určeny pro plný měděný vodič o průřezu 2,5 až 50 mm².
Bezpečnostní upozornění
Výrobek je určen k zabudování do elektrického rozvodu. Montáž, připojení, údržbu i demontáž smí provádět pouze osoba s odbornou způsobilostí v elektrotechnice podle zákona č. 250/2021 Sb. a nařízení vlády č. 194/2022 Sb. Před každým zásahem odpojte zařízení od napětí a ověřte beznapěťový stav. Postupujte podle návodu výrobce a ČSN 33 2000.
