Eleman – Svorka univerzální UK 95/2 N, 245 A, Al/Cu, modrá
- Kompletní specifikace
- Hodnocení 0
- Komentáře 0
- Související zboží8
- Eleman – Svorka univerzální UK 95/2 N, 245 A, Al/Cu, modráSkladem poslední 3 ks129 Kč/ ks106,61 Kč bez DPH
Stav zboží: Nové.
Nový, nepoužitý výrobek v původním balení.
Záruka 24 měsíců.Jak posuzujeme stav zboží.

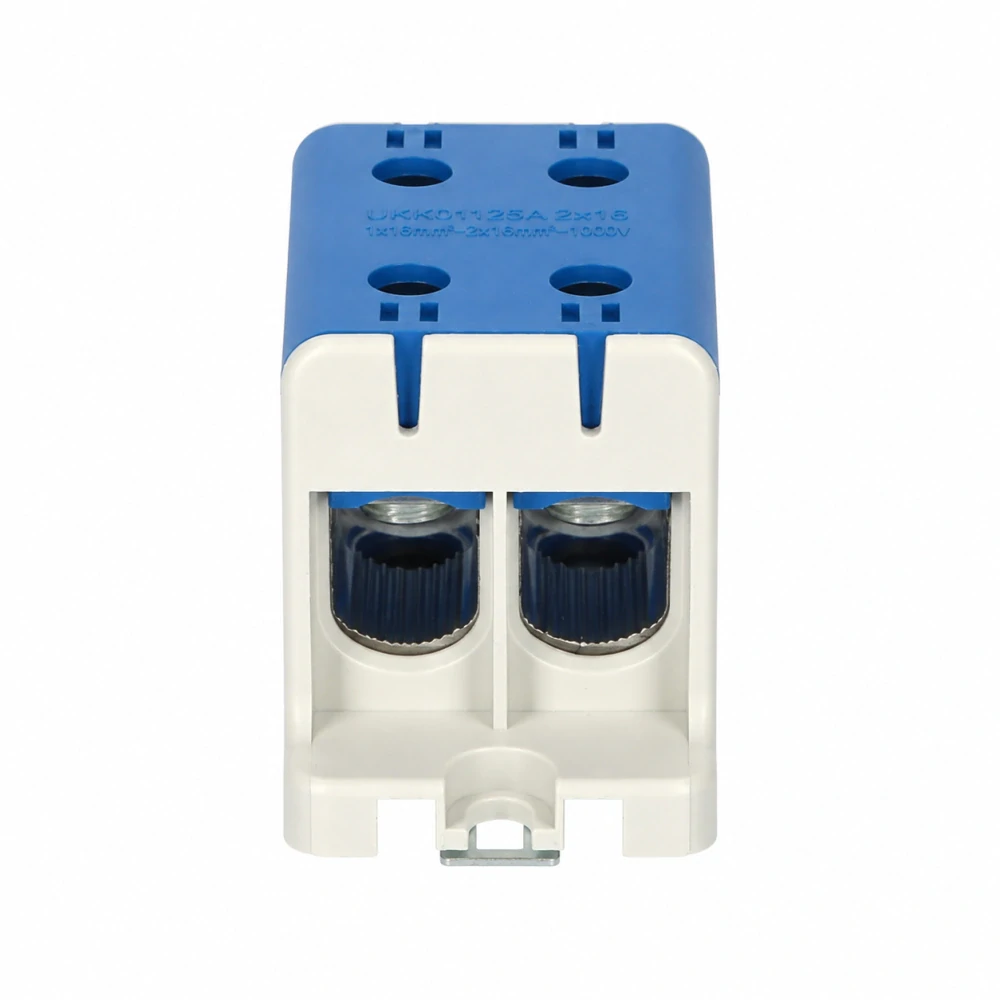

Univerzální připojovací svorka UK 95/2 N v modrém pouzdře pro měděné i hliníkové vodiče o průřezu do 95 mm². Je jednopólová a má čtyři připojovací místa. Jmenovitý proud je 245 A pro měděný vodič a 220 A pro hliníkový. Jmenovité napětí Ui je 690 V, krytí IP20.
Technické parametry
| Parametr | Hodnota |
|---|---|
| Jmenovitý proud | 245 A (Cu) / 220 A (Al) |
| Napětí Ui | 690 V |
| Krytí | IP20 |
| Počet pólů svorky | 1-pól |
| Barevné provedení pouzdra | Modrá |
| Max. připoj. průřez | 95 mm² |
| Počet přip. míst / 1.pól | 4 |
| Vestavná šířka | 42 |
| Mat. přip. vodičů (měď/hliník) | Měď/hliník |
| Určeno pro montáž | Na nosnou lištu / na panel |
| Rozsah připojitel. - 1.vstup | 16 - 95 mm² |
| Rozsah připojitel. - 2.vstup | 16 - 95 mm² |
| Rozsah připojitel. - 3.vstup | 16 - 95 mm² |
| Rozsah připojitel. - 4.vstup | 16 - 95 mm² |
| Vhodné pro | Vhodné pro Al i Cu vodiče |
| Montáž | Montáž na nosnou TS-35 DIN lištu / Montáž na panel |
| Rozsah připojitelnosti | 16 - 95 mm² (Cu) / 16 - 95 mm² (Al) |
| Provozní teplota | 80 °C |
| Nástroj pro utažení | inbus 5 mm |
| Materiál | Polyamid (PA) |
| Hmotnost | 0,166 kg |
Použití a montáž
Každý ze čtyř vstupů bere vodič 16 - 95 mm². Šroub dosedá na vodič přímo, takže jemně slaněné vodiče je potřeba opatřit dutinkou - ta ale průřez zvětší a je s ní nutné počítat; pevný vodič dutinku nepotřebuje. Dotahuje se inbusem 5 mm. Osazuje se na nosnou lištu TS-35, nebo přímo na montážní panel rozváděče. Pouzdro je z polyamidu (PA) a je modré; v typovém označení tomu odpovídá N - barva u svorek rozlišuje, na který vodič kus v rozváděči patří. Provozní teplota je 80 °C.
Objednací údaje
Objednací číslo výrobce je 1006623, EAN 8592847003747. Hmotnost kusu je 0,166 kg.
Bezpečnostní upozornění
Výrobek je určen k zabudování do elektrického rozvodu. Montáž, připojení, údržbu i demontáž smí provádět pouze osoba s odbornou způsobilostí v elektrotechnice podle zákona č. 250/2021 Sb. a nařízení vlády č. 194/2022 Sb. Před každým zásahem odpojte zařízení od napětí a ověřte beznapěťový stav. Postupujte podle návodu výrobce a ČSN 33 2000.
