Weidmüller – Svorka řadová SAK 16/35 PA/BL 0380680000
- Kompletní specifikace
- Hodnocení 0
- Komentáře 0
- Související zboží8
- Weidmüller – Svorka řadová SAK 16/35 PA/BL 0380680000Skladem více než > 5 ks49 Kč/ ks40,50 Kč bez DPH
Stav zboží: Nové.
Nový, nepoužitý výrobek v původním balení.
Záruka 24 měsíců.Jak posuzujeme stav zboží.

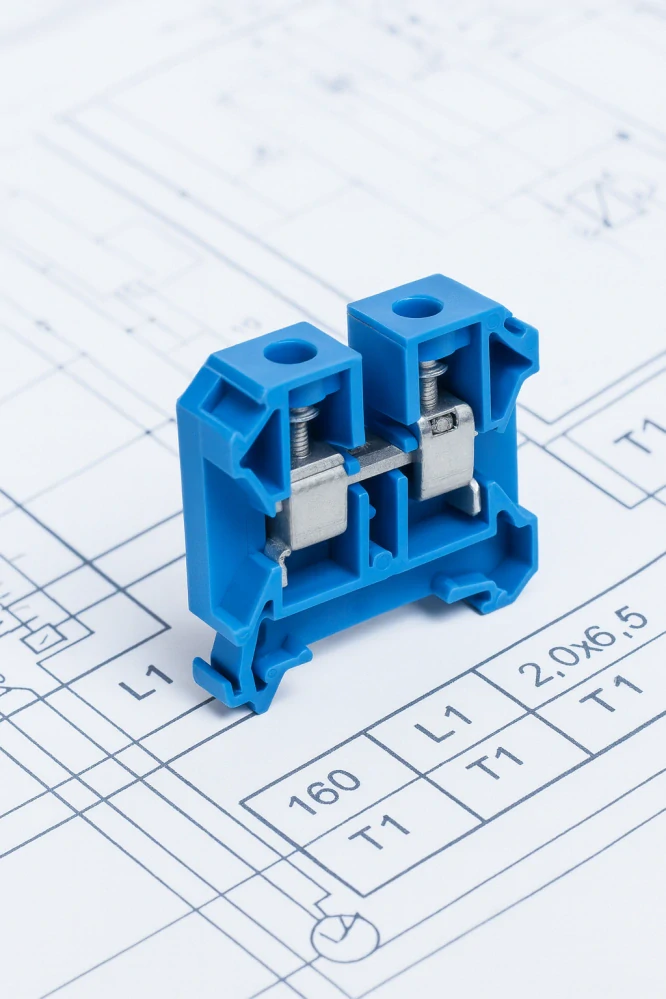

Weidmüller SAK 16/35 PA/BL – průchozí řadová svorka 16 mm²
Weidmüller SAK 16/35 PA/BL je průchozí řadová svorka se šroubovým připojením pro jmenovitý průřez vodiče 16 mm², jmenovitý proud 76 A a jmenovité napětí 1000 V. Nasazuje se na montážní lištu TS 35 a je široká 12 mm. Objednací číslo výrobce je 0380680000, EAN 4008190079512.
Klíčové vlastnosti
- Jmenovité hodnoty: průřez 16 mm², proud 76 A a napětí 1000 V podle normy IEC 60947-7-1.
- Připojení: šroubové připojení, 2 připojovací body, rozsah připojení 2,5 až 16 mm².
- Konstrukce: jedno patro, jeden potenciál.
- Rozměry: šířka 12 mm, výška 50 mm a hloubka 57,5 mm.
- Materiál a barva: materiál PA 66, barva modrá a hořlavost podle UL 94 V-2.
- Provozní teplota: trvalá provozní teplota −50 až 100 °C.
Kam se svorka hodí
Průchozí řadová svorka slouží k připojení a propojení vodičů v rozvaděči. Má 2 připojovací body na jednom potenciálu, takže spojí přívodní a odchozí vodič téhož obvodu. Svorky se řadí vedle sebe na montážní lištu TS 35.
Technické parametry a montáž
Svorka připojí plný vodič 2,5 až 16 mm² a jemně laněný vodič s dutinkou 4 až 16 mm². Vodič se odizoluje na délku 15 mm. Upínací šroub M4 se utahuje momentem 2 až 2,4 Nm. Na otevřenou stranu poslední svorky v řadě patří koncová deska – výrobce ji u tohoto typu vyžaduje. Hmotnost jednoho kusu je 26,26 g.
Kompletní specifikace
| Parametr | Hodnota |
|---|---|
| Typ | SAK 16/35 PA/BL |
| Objednací číslo | 0380680000 |
| EAN | 4008190079512 |
| Druh | průchozí řadová svorka |
| Jmenovitý průřez | 16 mm² |
| Jmenovité napětí | 1000 V |
| Jmenovitý proud | 76 A |
| Jmenovité výdržné impulzní napětí | 8 kV |
| Norma | IEC 60947-7-1 |
| Připojení | šroubové |
| Počet připojovacích bodů | 2 |
| Rozsah připojení | 2,5 až 16 mm² |
| Vodič plný | 2,5 až 16 mm² |
| Vodič jemně laněný s dutinkou | 4 až 16 mm² |
| Délka odizolování | 15 mm |
| Upínací šroub | M4 |
| Utahovací moment | 2 až 2,4 Nm |
| Počet pater | 1 |
| Počet potenciálů | 1 |
| Montážní lišta | TS 35 |
| Koncová deska | nutná |
| Šířka | 12 mm |
| Výška | 50 mm |
| Hloubka | 57,5 mm |
| Hmotnost netto | 26,26 g |
| Materiál | PA 66 |
| Barva | modrá |
| Hořlavost podle UL 94 | V-2 |
| Trvalá provozní teplota | −50 až 100 °C |
Časté dotazy
Jaký průřez vodiče do svorky připojím?
Rozsah připojení je 2,5 až 16 mm²; plný vodič 2,5 až 16 mm², jemně laněný s dutinkou 4 až 16 mm².
Potřebuje svorka koncovou desku?
Ano, výrobce u tohoto typu koncovou desku vyžaduje.
Na jakou lištu se svorka montuje?
Na montážní lištu TS 35.
Bezpečnostní upozornění
Výrobek je určen k zabudování do elektrického rozvodu. Montáž, připojení, údržbu i demontáž smí provádět pouze osoba s odbornou způsobilostí v elektrotechnice podle zákona č. 250/2021 Sb. a nařízení vlády č. 194/2022 Sb. Před každým zásahem odpojte zařízení od napětí a ověřte beznapěťový stav. Postupujte podle návodu výrobce a ČSN 33 2000.
