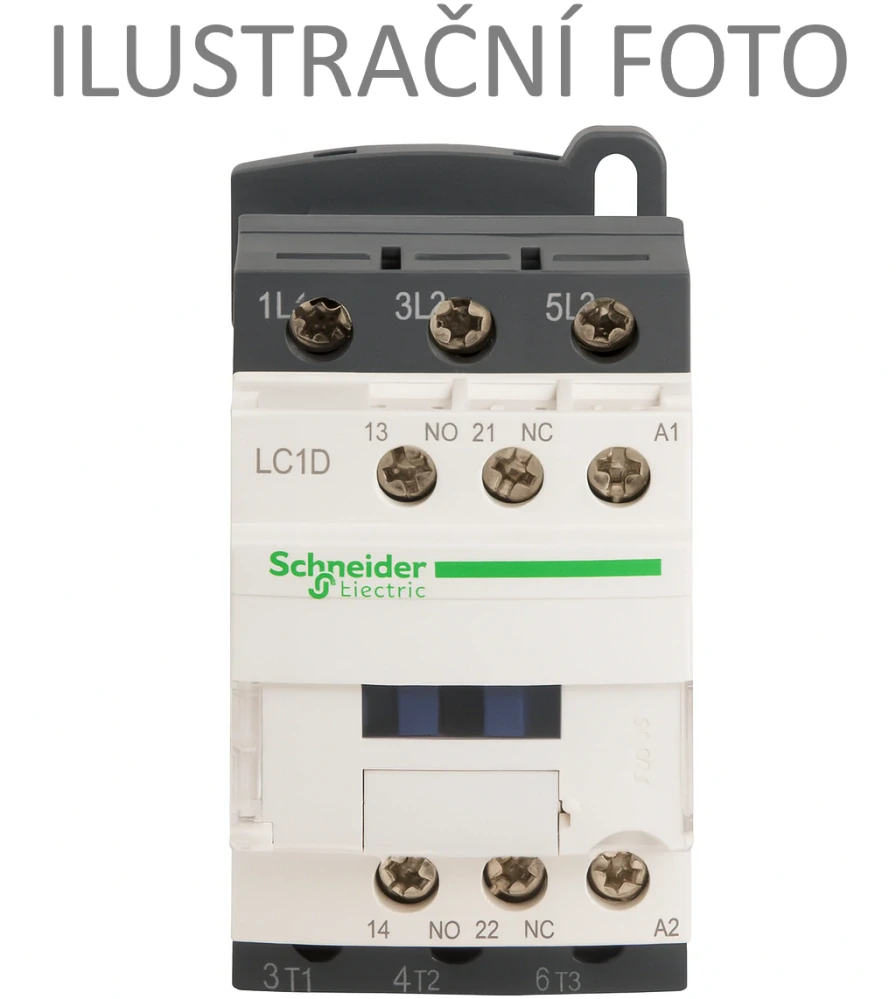

Schneider Electric – LC1D32Q7 Stykač 32A 1Z+1V 380V 50/60Hz, šířka 45 mm
- Kompletní specifikace
- Hodnocení 0
- Komentáře 0
- Související zboží8
- Schneider Electric – LC1D32Q7 Stykač 32A 1Z+1V 380V 50/60Hz, šířka 45 mmSkladem poslední 1 ks1 599 Kč/ ks1 321,49 Kč bez DPH
Stav zboží: Nové.
Nový, nepoužitý výrobek v původním balení.
Záruka 24 měsíců.Jak posuzujeme stav zboží.
Stykač Schneider Electric TeSys Deca LC1D32Q7 – 32 A AC-3, cívka 380 V AC
Schneider Electric LC1D32Q7 je třípólový stykač řady TeSys Deca se třemi zapínacími hlavními kontakty pro spínání motorů a odporové zátěže. V kategorii užití AC-3 má jmenovitý pracovní proud 32 A při Ue do 440 V, což při 380–400 V odpovídá motoru 15 kW; cívka je na 380 V AC 50/60 Hz, pomocné kontakty 1 Z + 1 V a stykač se montuje na lištu nebo montážní desku v rozvaděči.
Klíčové vlastnosti
- Hlavní obvod: 3 zapínací kontakty, Ie 32 A v AC-3 a 50 A v AC-1 (Ue do 440 V, okolí pod 60 °C), jmenovité pracovní napětí výkonového obvodu do 690 V AC.
- Výkon motoru v AC-3: 7,5 kW při 220–230 V a 15 kW při 380–400 V.
- Cívka: Uc 380 V AC 50/60 Hz, příkon při přítahu 70 VA a přídržný 7 VA při 50 Hz, bez vestavěného odrušovacího modulu.
- Pomocné kontakty: 1 Z + 1 V mechanicky vázané podle IEC 60947-5-1, rozpínací kontakt je zároveň zrcadlový podle IEC 60947-4-1.
- Životnost: mechanická 15 milionů cyklů, elektrická v AC-3 1,65 milionu cyklů (Ue do 440 V).
Kam se přístroj hodí
Stykač LC1D32Q7 spíná motory (AC-3) a odporovou zátěž (AC-1) na povel ovládacího obvodu s napětím 380 V AC. Konvenční tepelný proud Ith 50 A ani jmenovitý proud pro AC-1 nejsou univerzální spínací proud; stykač je nutné volit podle kategorie užití a parametrů skutečné zátěže. Výrobce uvádí provozní meze napětí cívky 0,8–1,1 Uc a odpadnutí při 0,3–0,6 Uc (50 Hz). Nadproudovou ochranu motoru stykač sám nezajišťuje.
Technické parametry a montáž
Stykač se upevňuje na lištu nebo montážní desku. Rozměry jsou 85 × 45 × 92 mm (výška × šířka × hloubka), hmotnost 0,375 kg. Výkonový obvod má šroubové svorky pro jeden tuhý vodič 1,5–10 mm² s utahovacím momentem 2,5 Nm. Krytí z čelní strany je IP20, teplota okolí -40 až 60 °C, v rozsahu 60 až 70 °C se snížením zatížení. Doba sepnutí je 12–22 ms, rozepnutí 4–19 ms.
Kompletní specifikace
| Parametr | Hodnota |
|---|---|
| Výrobce | Schneider Electric |
| Řada | TeSys Deca |
| Reference | LC1D32Q7 |
| EAN | 3389110351705 |
| Druh přístroje | stykač |
| Hlavní kontakty | 3P, 3 Z |
| Jmenovitý pracovní proud Ie, AC-3 (Ue ≤ 440 V, okolí < 60 °C) | 32 A |
| Jmenovitý pracovní proud Ie, AC-1 (Ue ≤ 440 V, okolí < 60 °C) | 50 A |
| Výkon motoru AC-3 při 220–230 V | 7,5 kW |
| Výkon motoru AC-3 při 380–400 V | 15 kW |
| Napětí ovládacího obvodu (cívky) Uc | 380 V AC 50/60 Hz |
| Pomocné kontakty | 1 Z + 1 V |
| Typ pomocných kontaktů | mechanicky vázané 1 Z + 1 V (IEC 60947-5-1), zrcadlový kontakt 1 V (IEC 60947-4-1) |
| Provedení cívky | bez vestavěného odrušovacího modulu |
| Meze napětí cívky (50 Hz) | provoz 0,8–1,1 Uc, odpadnutí 0,3–0,6 Uc |
| Jmenovité pracovní napětí Ue, výkonový obvod | ≤ 690 V AC, ≤ 300 V DC |
| Jmenovité izolační napětí Ui, výkonový obvod | 690 V (IEC 60947-4-1) |
| Jmenovité impulzní výdržné napětí Uimp | 6 kV |
| Konvenční tepelný proud Ith, výkonový obvod | 50 A (při 60 °C) |
| Jmenovitá vypínací schopnost | 550 A při 440 V |
| Příkon cívky při přítahu (50 Hz) | 70 VA |
| Příkon cívky přídržný (50 Hz) | 7 VA |
| Doba sepnutí | 12–22 ms |
| Doba rozepnutí | 4–19 ms |
| Mechanická životnost | 15 milionů cyklů |
| Elektrická životnost AC-3 (Ue ≤ 440 V) | 1,65 milionu cyklů |
| Připojení výkonového obvodu, 1 tuhý vodič | 1,5–10 mm² |
| Utahovací moment, výkonový obvod | 2,5 Nm |
| Montáž | lišta nebo montážní deska |
| Krytí | IP20 (čelní strana) |
| Teplota okolí | -40 až 60 °C (60 až 70 °C se snížením zatížení) |
| Rozměry (v × š × h) | 85 × 45 × 92 mm |
| Hmotnost | 0,375 kg |
| Normy | IEC 60947-4-1, IEC 60947-5-1 |
Časté dotazy
Jakou vypínací schopnost má výkonový obvod?
Jmenovitá vypínací schopnost je 550 A při 440 V.
Na jaké napětí je izolace stykače?
Jmenovité izolační napětí výkonového obvodu Ui je 690 V (IEC 60947-4-1), jmenovité impulzní výdržné napětí Uimp 6 kV.
Lze stykač použít ve stejnosměrném obvodu?
Výrobce uvádí jmenovité pracovní napětí výkonového obvodu do 300 V DC; cívka tohoto provedení je ale střídavá, 380 V AC 50/60 Hz.
Bezpečnostní upozornění
Výrobek je určen k zabudování do elektrického rozvodu. Montáž, připojení, údržbu i demontáž smí provádět pouze osoba s odbornou způsobilostí v elektrotechnice podle zákona č. 250/2021 Sb. a nařízení vlády č. 194/2022 Sb. Před každým zásahem odpojte zařízení od napětí a ověřte beznapěťový stav. Postupujte podle návodu výrobce a ČSN 33 2000.
