ABB Praktik – Přepínač 3553-05929 S, šedá
- Kompletní specifikace
- Hodnocení 0
- Komentáře 0
- Související zboží6
- ABB Praktik – Přepínač 3553-05929 S, šedáSkladem poslední 1 ks100 Kč/ ks82,64 Kč bez DPH

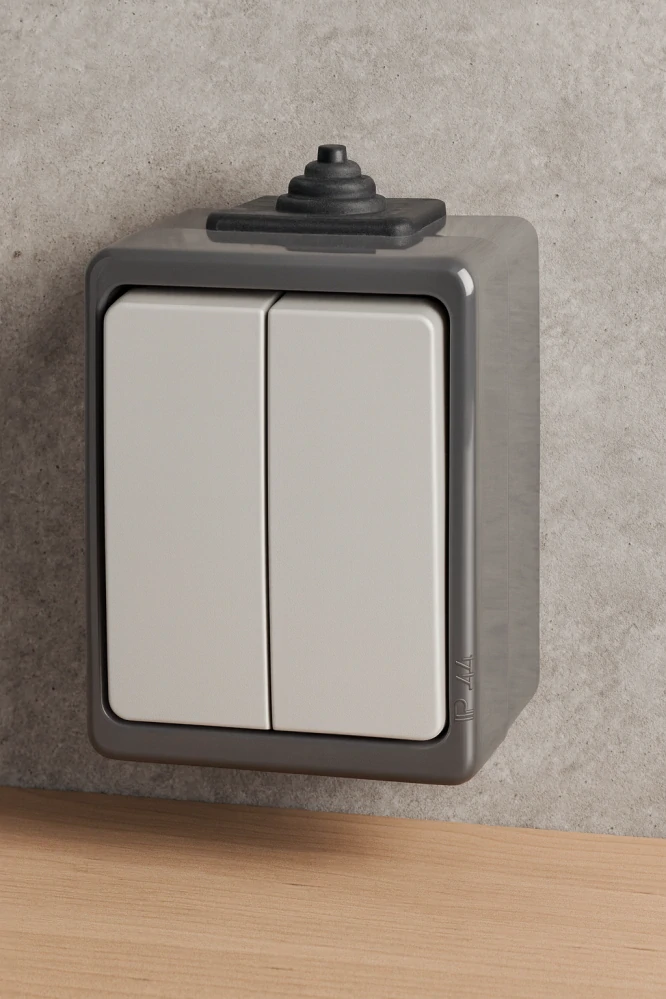

ABB 3553-05929 S je sériový přepínač designové řady Praktik v odstínu šedá. Podle ABB jde o přepínač sériový, řazení 5, IP44, tedy dvě kolébky v jednom přístroji na omítku. Povrch je matný, odstín odpovídá RAL 7016.
Technické parametry
| Typové označení | 3553-05929 S |
|---|---|
| Řada | Praktik |
| EAN | 8595017230585 |
| Katalogové číslo ABB | 2CHS530529C4517 |
| Řazení | 5 |
| Zapojení | sériový spínač |
| Uspořádání sestavy | základní díl s kompletním pouzdrem |
| Způsob ovládání | kolébka nebo tlačítko |
| Počet kolébek | 2 |
| Podsvícení | ne |
| Dosažitelné krytí IP | IP44 |
| Jmenovité napětí | 250 V |
| Jmenovitý proud | 10 A |
| Spínaný proud pro zářivky | 10 AX |
| Typ připojení | šroubová svorka |
| Způsob montáže | na omítku |
| Způsob upevnění | šroubová montáž |
| Materiál | plast |
| Jakost materiálu | jiné |
| Povrchová úprava | matná |
| Ochrana povrchu | bez úpravy |
| Barva | šedá |
| Odstín RAL (přibližně) | 7016 |
| Hmotnost | 0,098 kg |
| Rozměry | čelo 93,5 × 62 mm, hloubka 60,5 mm |
Použití a kompatibilita
ABB tento přepínač řady Praktik vede jako základní díl s kompletním pouzdrem — je to hotový přístroj na omítku, ke kterému se samostatný kryt ani rámeček nekupuje. Řazení 5 je sériové zapojení, jedním přístrojem se tedy ovládají dva samostatné okruhy z jednoho místa. Jmenovité napětí je 250 V a jmenovitý proud 10 A.
Montáž a rozměry
Přístroj se montuje na omítku a upevňuje se šroubovou montáží, vodiče se připojují šroubovou svorkou. Pro zajištění uvedeného stupně krytí je nutné u krabice přístroje otevřít odkapní otvor směrem k zemi. Rozměry jsou čelo 93,5 × 62 mm, hloubka 60,5 mm, přičemž orientaci čela ABB v datech neurčuje.
Bezpečnostní upozornění
Výrobek je určen k zabudování do elektrického rozvodu. Montáž, připojení, údržbu i demontáž smí provádět pouze osoba s odbornou způsobilostí v elektrotechnice podle zákona č. 250/2021 Sb. a nařízení vlády č. 194/2022 Sb. Před každým zásahem odpojte zařízení od napětí a ověřte beznapěťový stav. Postupujte podle návodu výrobce a ČSN 33 2000.
