OEZ – Podpěťová spoušť SP-LT-D024
- Kompletní specifikace
- Hodnocení 0
- Komentáře 0
- Související zboží8
- OEZ – Podpěťová spoušť SP-LT-D024Skladem více než > 5 ks1 299 Kč/ ks1 073,55 Kč bez DPH
Stav zboží: Nové.
Nový, nepoužitý výrobek v původním balení.
Záruka 24 měsíců.Jak posuzujeme stav zboží.

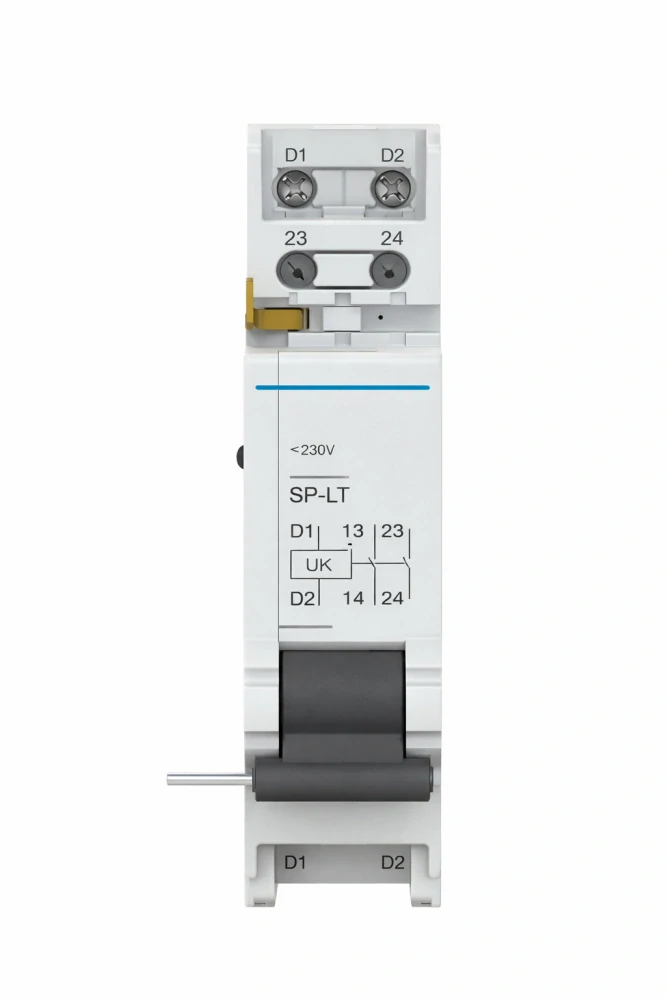

Podpěťová spoušť OEZ SP-LT-D024 s ovládacím napětím DC 24 V pro modulární přístroje Minia. Šířka je 1 modul, upevnění na pravý bok přístroje, krytí IP20, objednací kód OEZ:42319.
Technické parametry
| Parametr | Hodnota |
|---|---|
| Typ napětí | DC |
| Jmenovité napětí DC | 24 V |
| Max. předřazená pojistka | 6 A |
| Max. předřazený jistič | 6 A |
| Elektrická trvanlivost | 2000 cyklů |
| Mechanická trvanlivost | 10000 cyklů |
| Počet modulů | 1 |
| Upevnění | na pravý bok přístroje |
| Pro montáž na zařízení | proudový chránič / jistič vedení |
| Krytí | IP20 |
| Rozměry (š × v × h) | 17,6 × 89,8 × 79,7 mm |
| Hmotnost | 0,097 kg |
| Připojovací průřez Cu (plný) | 0,5 až 2,5 mm² |
| Teplota okolí | -25 až 55 °C |
| Klimatická odolnost | 28 cyklů |
| EAN | 8590125423195 |
| Objednací kód | OEZ:42319 |
Použití a kompatibilita
Podpěťová spoušť vybaví přístroj, na který je namontovaná, při poklesu nebo výpadku ovládacího napětí DC 24 V. Výrobce ji uvádí pro řady LTE, LTN, LTS, LVN, LFE, LFN, LMF, OLE, OLI, MSN a AVN-DC.
Maximální předřazená pojistka i maximální předřazený jistič jsou 6 A. Elektrická trvanlivost 2000 cyklů a mechanická trvanlivost 10000 cyklů jsou údaje o trvanlivosti přístroje; nevyplývá z nich určení k pravidelnému provoznímu spínání.
Montáž
Spoušť se upevňuje na pravý bok přístroje a zabírá 1 modul. Připojovací svorky přijímají plný měděný vodič 0,5 až 2,5 mm². Parametry uvádějí montáž na proudový chránič nebo jistič vedení, krytí IP20 řadí přístroj do rozvaděče nebo rozvodnice.
Bezpečnostní upozornění
Výrobek je určen k zabudování do elektrického rozvodu. Montáž, připojení, údržbu i demontáž smí provádět pouze osoba s odbornou způsobilostí v elektrotechnice podle zákona č. 250/2021 Sb. a nařízení vlády č. 194/2022 Sb. Před každým zásahem odpojte zařízení od napětí a ověřte beznapěťový stav. Postupujte podle návodu výrobce a ČSN 33 2000.
