NOARK – Rozvodnice na omítku PNS 12T, 12 modulů, IP40, průhledné dveře
- Kompletní specifikace
- Hodnocení 0
- Komentáře 0
- NOARK – Rozvodnice na omítku PNS 12T, 12 modulů, IP40, průhledné dveřeSkladem poslední 1 ks259 Kč/ ks214,05 Kč bez DPH
Stav zboží: Nové.
Nový, nepoužitý výrobek v původním balení.
Záruka 24 měsíců.Jak posuzujeme stav zboží.

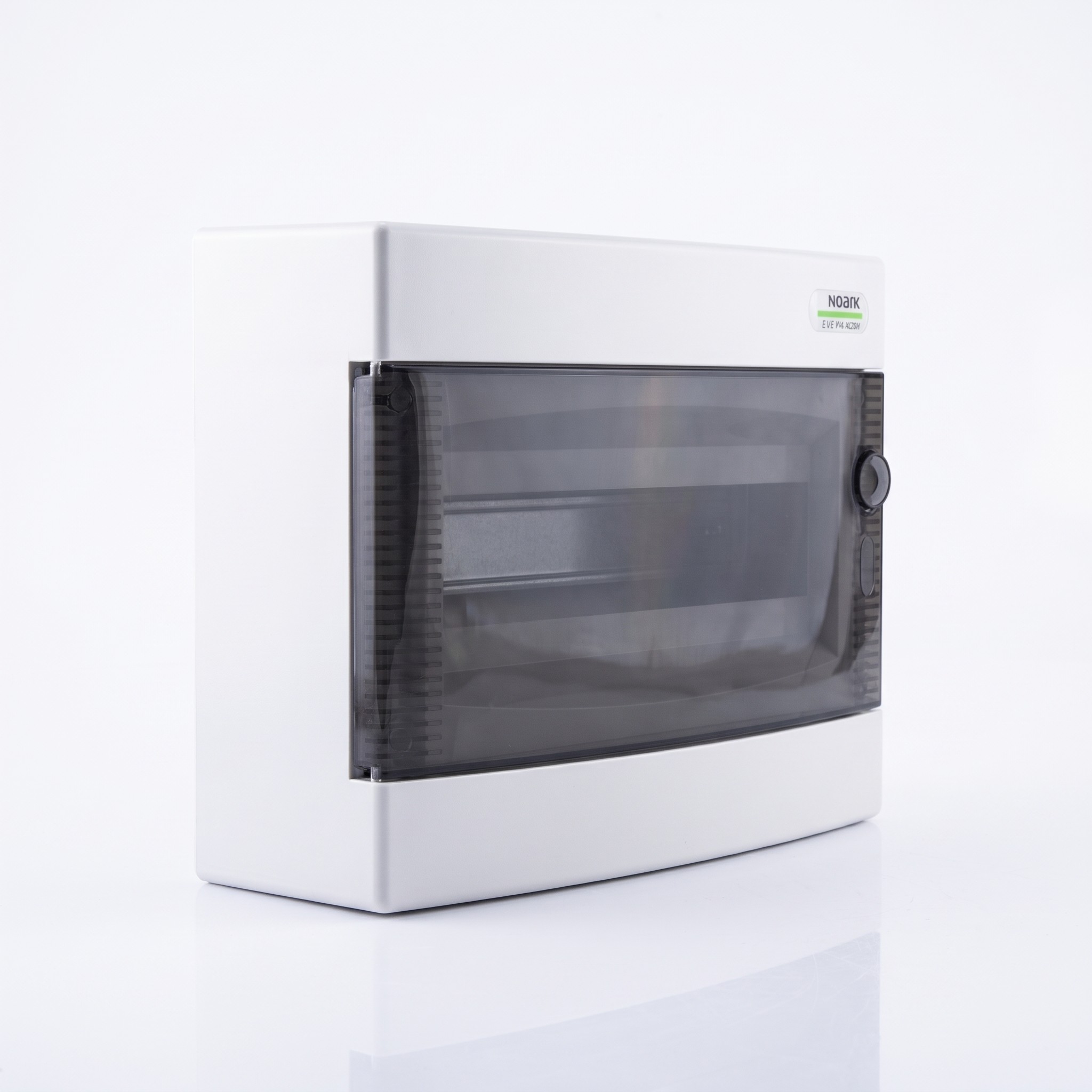

NOARK PNS 12T – rozvodnice na omítku pro 12 modulů, 1 řada, IP40, průhledné dveře
NOARK PNS 12T (objednací číslo 101498, EAN 8592765014993) je plastová rozvodnice pro povrchovou montáž s jednou řadou pro 12 modulů a s průhlednými dveřmi. Skříň z ABS v bílém odstínu RAL 9003 má krytí IP40, třídu ochrany II a mechanickou odolnost IK07, použité plasty jsou bezhalogenové. Výška rozvodnice je 236 mm, šířka 287 mm a hloubka 112 mm.
Klíčové vlastnosti
- Kapacita: 1 řada, 12 modulů, svorkovnice N + PE 10+10.
- Dveře: průhledné, bez zámku; skříň bílá, RAL 9003.
- Krytí a izolace: IP40, třída ochrany II, mechanická odolnost IK07.
- Elektrické hodnoty: pracovní napětí až 400 V AC nebo 1000 V DC, jmenovitý proud 63 A, kmitočet 50 Hz.
- Materiál: ABS, bezhalogenové plasty, zkouška žhavou smyčkou 650 °C.
Kam se přístroj hodí
NOARK určuje rozvodnice řady PNS hlavně pro domovní aplikace, třeba jako menší podružnou rozvodnici. Skříň se připevňuje na povrch stěny, není tedy nutné sekat výklenek. Do 12 modulových pozic na liště DIN se osazují jističe, chrániče a další modulové přístroje; jejich celkový ztrátový výkon při okolní teplotě 30 °C nemá podle výrobce přesáhnout 25 W. Průhlednými dveřmi je stav přístrojů vidět i se zavřenou skříní.
Technické parametry a montáž
Rozvodnice se přišroubuje na stěnu dodaným upevňovacím materiálem. Kromě skříně a dveří obsahuje dodávka lišty DIN, svorkovnice N a PE, čelní kryt s otvorem pro přístroje a záslepku nevyužitých pozic. Provozní okolní teplota je −25 až +60 °C. Skříň nejde rozšiřovat; zámek s klíčem LK PN M (101573) NOARK dodává zvlášť pro dodatečnou montáž na dveře.
Kompletní specifikace
| Parametr | Hodnota |
|---|---|
| Výrobce | NOARK |
| Řada | PNS |
| Typ | PNS 12T |
| Objednací číslo | 101498 |
| EAN | 8592765014993 |
| Druh | plastová rozvodnice pro montáž na omítku |
| Počet řad | 1 |
| Počet modulů | 12 |
| Svorkovnice N + PE | 10+10 |
| Dveře | průhledné |
| Barva skříně | bílá, RAL 9003 |
| Materiál | ABS (akrylonitril-butadien-styren) |
| Použité plasty | bezhalogenové |
| Zkouška žhavou smyčkou | 650 °C |
| Mechanická odolnost | IK07 |
| Krytí | IP40 |
| Třída ochrany | II |
| Jmenovité pracovní napětí | 400 V AC / 1000 V DC |
| Jmenovitý proud | 63 A |
| Jmenovitá frekvence | 50 Hz |
| Max. ztrátový výkon instalovaných přístrojů (okolí 30 °C) | 25 W |
| Tepelný rozptyl (ΔT = 20 K) podle IEC/TR 60890 | 25 W |
| Okolní teplota | −25 až +60 °C |
| Výška | 236 mm |
| Šířka | 287 mm |
| Hloubka | 112 mm |
| DIN lišta | ano |
| Možnost rozšíření | ne |
| Zámek | ne |
| Rozsah dodávky | skříň, dveře, DIN lišty pro přístroje, svorkovnice N a PE, čelní kryt s výřezem, záslepka volných pozic, upevňovací materiál |
| Norma | ČSN EN 60670 |
| EU prohlášení o shodě | EN 60670, EN 62208 |
Časté dotazy
Kolik modulů se do rozvodnice vejde?
Jedna řada pojme 12 modulů, svorkovnice N + PE jsou 10+10.
Jsou dveře průhledné?
Ano, PNS 12T má průhledné dveře, skříň je bílá v odstínu RAL 9003.
Lze dveře zamknout?
Zámek součástí není; NOARK pro dodatečnou montáž nabízí zámek s klíčem LK PN M (101573).
Bezpečnostní upozornění
Výrobek je určen k zabudování do elektrického rozvodu. Montáž, připojení, údržbu i demontáž smí provádět pouze osoba s odbornou způsobilostí v elektrotechnice podle zákona č. 250/2021 Sb. a nařízení vlády č. 194/2022 Sb. Před každým zásahem odpojte zařízení od napětí a ověřte beznapěťový stav. Postupujte podle návodu výrobce a ČSN 33 2000.
