OEZ – Páčkový spínač MSP-11 25 A, 1NO + 1NC
- Kompletní specifikace
- Hodnocení 0
- Komentáře 0
- Související zboží6
- OEZ – Páčkový spínač MSP-11 25 A, 1NO + 1NCSkladem více než > 5 ks499 Kč/ ks412,40 Kč bez DPH

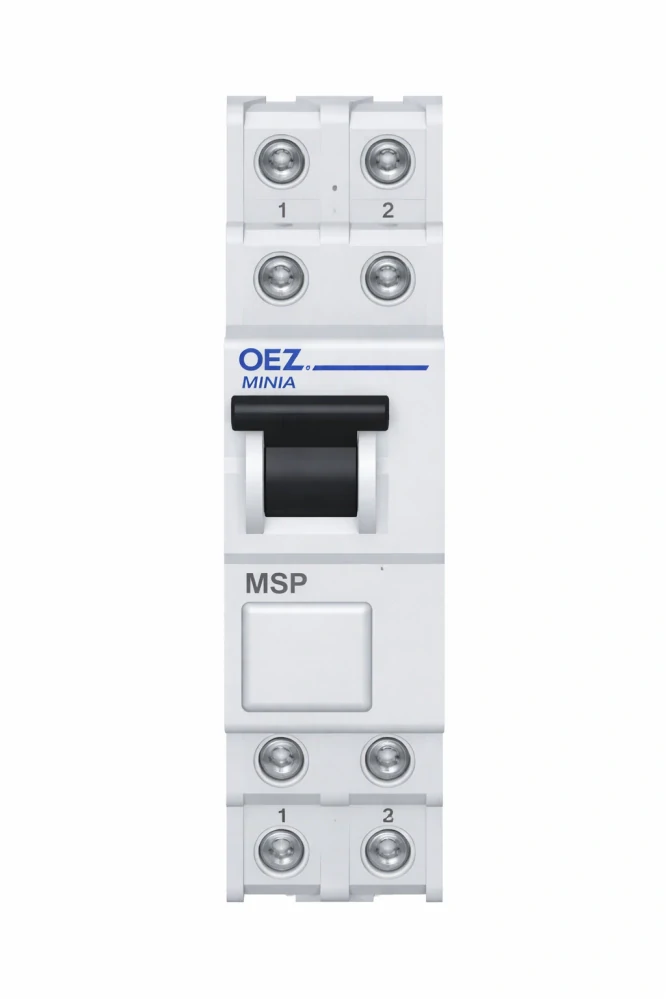

Páčkový spínač OEZ MSP-11 je jednomodulový přístroj řady Minia s jedním zapínacím a jedním rozpínacím kontaktem (1NO + 1NC) a funkcí vypínače. Jmenovitý pracovní proud je 25 A, jmenovité pracovní napětí AC 230/400 V a počet pólů 1. Objednací kód OEZ:35865.
Technické parametry
| Parametr | Hodnota |
|---|---|
| Jmenovitý pracovní proud | 25 A |
| Počet kontaktů NO | 1 |
| Počet kontaktů NC | 1 |
| Počet kontaktů CO | 0 |
| Počet pólů | 1 |
| Funkce | vypínač |
| Typ napětí | AC/DC |
| Jmenovité pracovní napětí AC | 230/400 V |
| Mechanická trvanlivost | 30000 cyklů |
| Krytí | IP20 |
| Počet modulů | 1 |
| Montáž | na DIN lištu |
| Rozměry (š × v × h) | 17,5 × 89 × 75,5 mm |
| Hmotnost (netto) | 0,084 kg |
| Připojovací průřez Cu (plný) | 0,75 až 6 mm² |
| Teplota okolí | -25 až 55 °C |
| EAN | 8590125358657 |
Použití a kompatibilita
Kontakty 1NO + 1NC jsou ovládány společnou páčkou; jeden je v základní poloze sepnutý a druhý rozepnutý, přepínací kontakt CO přístroj nemá. OEZ u tohoto přístroje uvádí pouze střídavé pracovní napětí AC 230/400 V, stejnosměrné pracovní napětí uvedeno není a nelze je odvozovat z údaje o typu napětí AC/DC. Spínač není deklarován jako odpojovač pro práci na zařízení; takové použití vyžaduje přístroj s doloženou funkcí odpojení a s možností zajištění ve vypnuté poloze. Mechanická trvanlivost je 30000 cyklů.
Montáž
Spínač se montuje na DIN lištu a zabírá 1 modul o šířce 17,5 mm. Připojovací svorky přijímají plný měděný vodič o průřezu 0,75 až 6 mm². Krytí IP20 předpokládá zabudování do rozvaděče nebo rozvodnice.
Bezpečnostní upozornění
Výrobek je určen k zabudování do elektrického rozvodu. Montáž, připojení, údržbu i demontáž smí provádět pouze osoba s odbornou způsobilostí v elektrotechnice podle zákona č. 250/2021 Sb. a nařízení vlády č. 194/2022 Sb. Před každým zásahem odpojte zařízení od napětí a ověřte beznapěťový stav. Postupujte podle návodu výrobce a ČSN 33 2000.
