Kabel CYKY-J 5×10 – instalační, plná Cu jádra 5 × 10 mm², 450/750 V, metráž
- TOP produkt
- Kompletní specifikace
- Hodnocení 0
- Komentáře 0
- Kabel CYKY-J 5×10 – instalační, plná Cu jádra 5 × 10 mm², 450/750 V, metrážSkladem více než > 5 m179 Kč/ m147,93 Kč bez DPH
Stav zboží: Nové.
Nový, nepoužitý výrobek v původním balení.
Záruka 24 měsíců.Jak posuzujeme stav zboží.

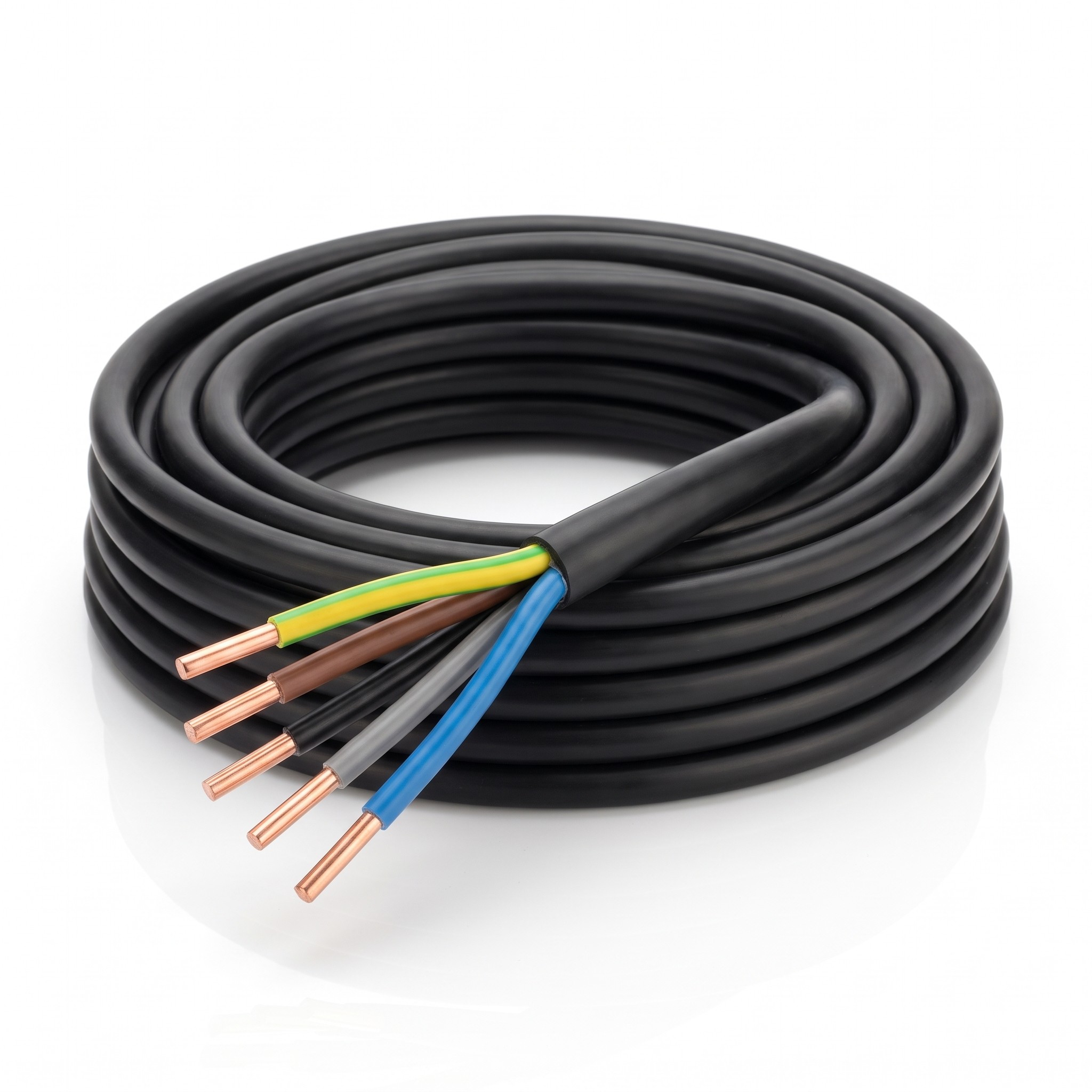

CYKY-J 5×10 – instalační kabel 5 × 10 mm² s plnými měděnými jádry, 450/750 V
Kabel CYKY-J 5×10 je instalační kabel pro pevné uložení s pěti plnými (jednodrátovými) měděnými jádry o průřezu 10 mm². Žíly mají izolaci z PVC a pod černým PVC pláštěm, který snáší UV záření, je ještě vnitřní obal. Typ CYKY odpovídá technické specifikaci ČSN 34 7411 a jeho jmenovité napětí Uo/U je 450/750 V. Parametry v tabulce se shodují v technických listech nejméně dvou výrobců tohoto typu, a kde se liší, je uveden nejnižší i nejvyšší údaj. Kabel se prodává po metrech.
Klíčové vlastnosti
- Jádra: 5 × 10 mm², plná měď, izolace z PVC barevně rozlišená podle HD 308 S2.
- Plášť: černé PVC, které snáší UV záření, pod ním vnitřní obal.
- Napětí: Uo/U 450/750 V, technická specifikace ČSN 34 7411.
- Teploty: jádro nejvýše 70 °C, při zkratu 160 °C; provoz od −40 do +70 °C, pokládka od −5 °C.
- Rozměry: vnější průměr 16,7–18 mm, hmotnost 686–808 kg/km.
Kam se přístroj hodí
Typ CYKY je kabel pro pevné rozvody elektřiny. Podle výrobců jej lze položit uvnitř budov i venku, přímo do země, do betonu nebo pod omítku. Kabel s plnými jádry není určen pro pohyblivé přívody, pro ty se používají ohebné kabely s lanovanými jádry.
Technické parametry a montáž
Pokládat kabel a jinak s ním manipulovat lze od −5 °C, skladovat od −40 °C. Teplota jádra nemá trvale překročit 70 °C, při zkratu 160 °C. Maximální činný odpor jádra je 1,88 Ω/km. Kabel nešíří plamen podle ČSN EN 60332-1-2 a výrobci tohoto typu pro něj deklarují třídu reakce na oheň Eca.
Specifikace
| Parametr | Hodnota |
|---|---|
| Typové označení | CYKY |
| Počet žil a průřez | 5 × 10 mm² |
| Jádra | měděná, plná (jednodrátová) |
| Izolace žil | PVC |
| Barvy izolace žil | podle HD 308 S2 |
| Obal pod pláštěm | vnitřní (výplňový) obal |
| Plášť | PVC, černý |
| Odolnost pláště proti UV záření | ano |
| Technická specifikace | ČSN 34 7411 |
| Jmenovité napětí Uo/U | 450/750 V |
| Nejvyšší provozní teplota jádra | 70 °C |
| Nejvyšší teplota jádra při zkratu | 160 °C |
| Rozsah teplot při provozu | −40 až +70 °C |
| Nejnižší teplota pokládky a manipulace | −5 °C |
| Nejnižší teplota skladování | −40 °C |
| Vnější průměr informativně – nejnižší údaj výrobců | 16,7 mm |
| Vnější průměr informativně – nejvyšší údaj výrobců | 18 mm |
| Hmotnost informativně – nejnižší údaj výrobců | 686 kg/km |
| Hmotnost informativně – nejvyšší údaj výrobců | 808 kg/km |
| Maximální činný odpor jádra | 1,88 Ω/km |
| Šíření plamene | nešíří plamen (ČSN EN 60332-1-2) |
| Třída reakce na oheň (CPR) podle výrobců typu | Eca |
| Uložení | pevné – uvnitř i venku, v zemi, v betonu, pod omítkou |
Časté dotazy
Jak se kabel prodává?
Po metrech, v délce podle objednaného množství.
Je kabel ohebný?
Ne, má plná měděná jádra a je určen pro pevné uložení.
Jaký vnější průměr kabel má?
Podle technických listů výrobců 16,7 až 18 mm.
Bezpečnostní upozornění
Výrobek je určen k zabudování do elektrického rozvodu. Montáž, připojení, údržbu i demontáž smí provádět pouze osoba s odbornou způsobilostí v elektrotechnice podle zákona č. 250/2021 Sb. a nařízení vlády č. 194/2022 Sb. Před každým zásahem odpojte zařízení od napětí a ověřte beznapěťový stav. Postupujte podle návodu výrobce a ČSN 33 2000.
