K2 Systems – Svorka MiddleClamp XS SET 34-38mm středová stříbrná
- Kompletní specifikace
- Hodnocení 0
- Komentáře 0
- Související zboží8
- K2 Systems – Svorka MiddleClamp XS SET 34-38mm středová stříbrnáSkladem více než > 5 ks59 Kč/ ks48,76 Kč bez DPH
Stav zboží: Nové.
Nový, nepoužitý výrobek v původním balení.
Záruka 24 měsíců.Jak posuzujeme stav zboží.

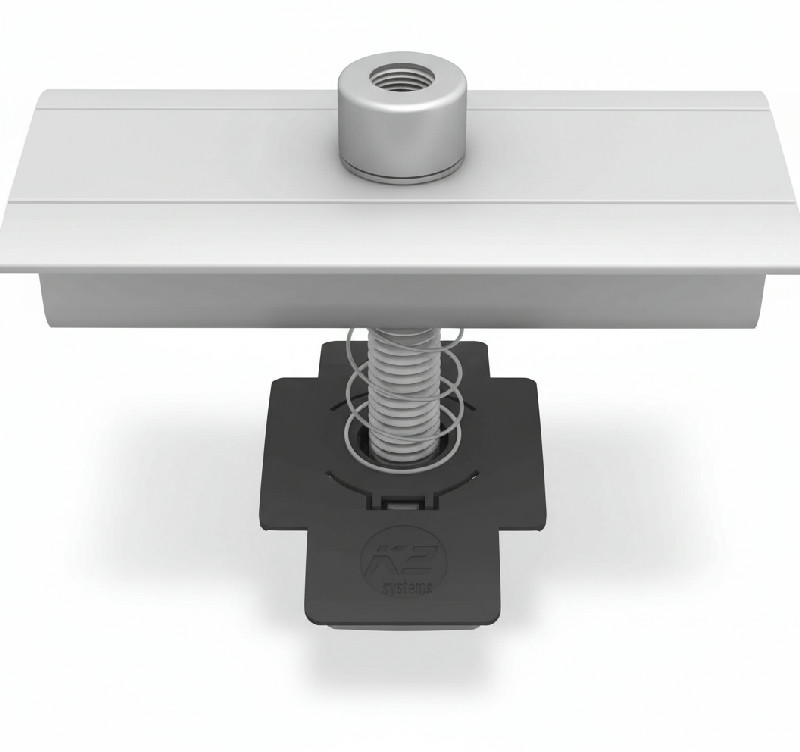

K2 Systems XS Middle Clamp – středová svorka modulu pro rám 34–38 mm
K2 Systems XS Middle Clamp je středová svorka fotovoltaického modulu (sada). Středová svorka XS v sadě upíná fotovoltaické moduly s výškou rámu 34–38 mm. Výrobce díl zařazuje do montážních systémů K2 BasicRail, K2 MultiAngle, K2 MultiRail, K2 SingleRail, K2 SolidRail, K2 TiltUp Vento, materiál je hliník EN AW-6063 T66, nerezová ocel 1.4301, nerezová ocel A2-70, TPC.
Klíčové vlastnosti
- Výška rámu modulu: 34–38 mm.
- Není kompatibilní s: K2 Dome 6 System.
- Utahovací moment (návod K2 SingleRail): 16 Nm.
- Materiál: hliník EN AW-6063 T66, nerezová ocel 1.4301, nerezová ocel A2-70, TPC.
- Montážní systémy: K2 BasicRail, K2 MultiAngle, K2 MultiRail, K2 SingleRail, K2 SolidRail, K2 TiltUp Vento.
Kam se díl hodí
Se systémem K2 Dome 6 svorka kompatibilní není.
Technické parametry a montáž
Montážní návod systému K2 SingleRail předepisuje pro všechny modulové svorky utahovací moment 16 Nm. Způsob a oblast upnutí modulu je nutné ověřit v montážním návodu a katalogovém listu výrobce modulu. Hmotnost jednoho kusu je podle výrobce 0,068 kg.
Kompletní specifikace
| Parametr | Hodnota |
|---|---|
| Výrobce | K2 Systems |
| Název výrobce | XS Middle Clamp |
| Číslo výrobku | 1003586 |
| EAN | 4251786201815 |
| Druh | středová svorka fotovoltaického modulu (sada) |
| Výška rámu modulu | 34–38 mm |
| Není kompatibilní s | K2 Dome 6 System |
| Utahovací moment (návod K2 SingleRail) | 16 Nm |
| Materiál | hliník EN AW-6063 T66, nerezová ocel 1.4301, nerezová ocel A2-70, TPC |
| Montážní systémy | K2 BasicRail, K2 MultiAngle, K2 MultiRail, K2 SingleRail, K2 SolidRail, K2 TiltUp Vento |
| Hmotnost | 0,068 kg |
Časté dotazy
Jakým momentem se díl utahuje?
Montážní návod systému K2 SingleRail předepisuje pro všechny modulové svorky utahovací moment 16 Nm.
Co ověřit před upnutím modulu?
Způsob a oblast upnutí modulu je nutné ověřit v montážním návodu a katalogovém listu výrobce modulu.
Bezpečnostní upozornění
Výrobek je upevňovací prvek, nikoli elektrický přístroj. Používejte jej pouze k účelu, pro který je určen, a podle návodu výrobce. Vrtáte-li do podkladu, ověřte předem, že v něm nevede elektrický rozvod ani jiné potrubí. Zásah do elektrického rozvodu, jehož je výrobek součástí, smí provádět pouze osoba s odbornou způsobilostí v elektrotechnice podle zákona č. 250/2021 Sb. a nařízení vlády č. 194/2022 Sb.
Výrobce K2 Systems v montážních návodech uvádí: montáž smějí provádět jen kvalifikovaní a proškolení montéři; před montáží je nutné ověřit statické požadavky na místě a únosnost střechy; při výšce okapu nad 3 m se pracuje se zajištěním proti pádu; nosí se ochranná přilba, pracovní obuv a rukavice a po celou dobu montáže mají být na místě nejméně dvě osoby. Na střešní háky, lišty ani šrouby nestoupejte, nejsou to stupačky. Pospojování a uzemnění dílů se provádí podle národních předpisů a je nutné dodržet i montážní návod výrobce fotovoltaického modulu.
