K2 Systems – Svorka BasicLock M8x22 pojistná

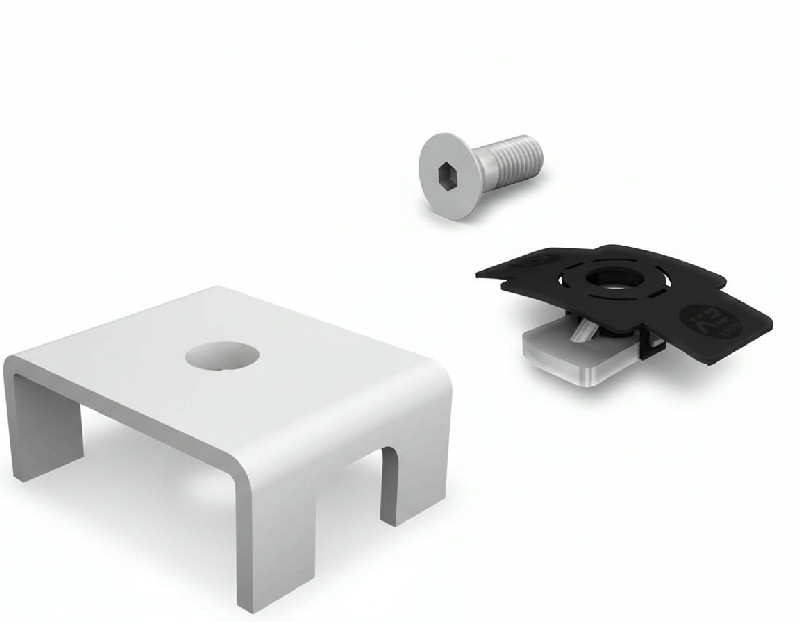

K2 Systems BasicLock 22 Set – pojistka lišty BasicRail 22 proti posunu

K2 Systems BasicLock 22 Set je pojistka lišty při tepelné roztažnosti (BasicLock 22 Set). BasicLock zajišťuje lištu K2 BasicRail 22 při tepelné roztažnosti; šrouby a matice jsou součástí sady. Výrobce díl zařazuje do montážního systému K2 BasicRail, materiál je hliník EN AW-5754 H111, nerezová ocel A2, nerezová ocel 1.4301, TPC.

Klíčové vlastnosti

• Kompatibilní lišta: K2 BasicRail 22.
• Spojovací materiál: šrouby a matice v sadě.
• Počet (návod): jeden BasicLock na lištu BasicRail do celkové délky 9,60 m.
• Utahovací moment (návod BasicRail): 14 Nm.
• Materiál: hliník EN AW-5754 H111, nerezová ocel A2, nerezová ocel 1.4301, TPC.
• Montážní systémy: K2 BasicRail.

Kam se díl hodí

Kompatibilní lišta podle výrobce: K2 BasicRail 22.

Technické parametry a montáž

Na každou lištu BasicRail do celkové délky 9,60 m patří jeden BasicLock; lišty spojené spojkou se počítají jako jedna lišta. V kroku montáže BasicLock uvádí návod utahovací moment 14 Nm; počet a umístění určuje report K2 Base. Po nejvýše 9,60 m se lišta dělí tepelnou dilatací s mezerou nejméně 30 mm a moduly se přes dilataci nikdy neupínají. Hmotnost jednoho kusu je podle výrobce 0,093 kg.

Kompletní specifikace

Časté dotazy

Jakým momentem se díl utahuje?
V kroku montáže BasicLock uvádí návod utahovací moment 14 Nm; počet a umístění určuje report K2 Base.

Kolik pojistek patří na jednu lištu?
Na každou lištu BasicRail do celkové délky 9,60 m patří jeden BasicLock; lišty spojené spojkou se počítají jako jedna lišta.

Jak často se dělá tepelná dilatace?
Po nejvýše 9,60 m se lišta dělí tepelnou dilatací s mezerou nejméně 30 mm a moduly se přes dilataci nikdy neupínají.

Bezpečnostní upozornění

Výrobek je upevňovací prvek, nikoli elektrický přístroj. Používejte jej pouze k účelu, pro který je určen, a podle návodu výrobce. Vrtáte-li do podkladu, ověřte předem, že v něm nevede elektrický rozvod ani jiné potrubí. Zásah do elektrického rozvodu, jehož je výrobek součástí, smí provádět pouze osoba s odbornou způsobilostí v elektrotechnice podle zákona č. 250/2021 Sb. a nařízení vlády č. 194/2022 Sb.

Výrobce K2 Systems v montážních návodech uvádí: montáž smějí provádět jen kvalifikovaní a proškolení montéři; před montáží je nutné ověřit statické požadavky na místě a únosnost střechy; při výšce okapu nad 3 m se pracuje se zajištěním proti pádu; nosí se ochranná přilba, pracovní obuv a rukavice a po celou dobu montáže mají být na místě nejméně dvě osoby. Na střešní háky, lišty ani šrouby nestoupejte, nejsou to stupačky. Pospojování a uzemnění dílů se provádí podle národních předpisů a je nutné dodržet i montážní návod výrobce fotovoltaického modulu.
